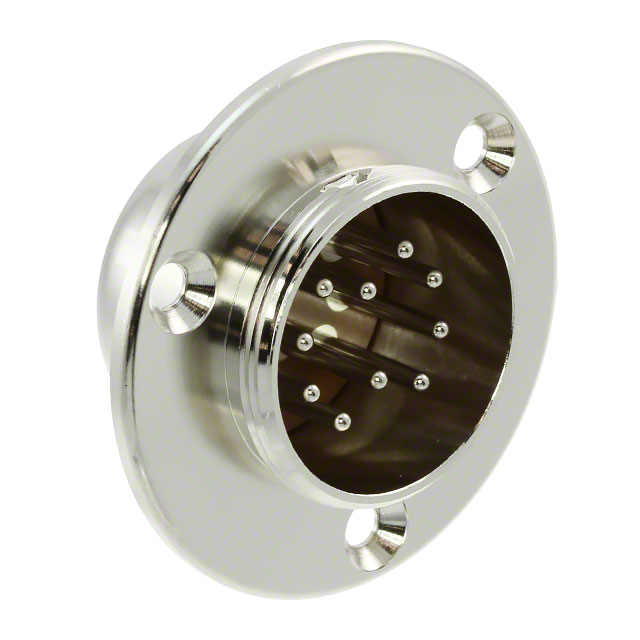

HS21R-10(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Receptacle,Threaded 焊盘 10pin Copper Alloy 3A 镍 银色 法兰安装,面板安装
供应商型号: H122792-ND
供应商: Digi-Key
标准整包数: 10
HIROSE ELECTRIC 圆形连接器 HS21R-10(71)

HS21R-10(71)概述

    HS系列金属壳圆形连接器技术手册

    产品简介


    HS系列连接器通常被称为“金属连接器”,是最广泛使用的标准多针圆形连接器之一。该系列连接器以其坚固耐用和简单构造而著称,机械和电气性能稳定可靠,被NTT和多家设备制造商选为标准配件。HS系列连接器适用于多种电子设备和通信系统,尤其在需要高可靠性连接的环境中表现出色。

    技术参数


    | 参数 | 描述 |

    | 外壳尺寸 | 包括12mm、14mm、16mm、21mm、25mm、28mm 和35mm七种不同规格。 |
    | 接触材料 | 公头接触件为黄铜,镀镍;母头接触件为黄铜或磷青铜。 |
    | 镀层 | 外壳为铜合金,镀镍;绝缘体为合成树脂。 |
    | 额定电流 | 不同规格的额定电流范围从3A到10A。 |
    | 绝缘电阻 | 最小绝缘电阻为1000 MΩ。 |
    | 接触电阻 | 最大接触电阻为5mΩ。 |
    | 耐电压 | 工作电压从1000V到500V不等,具体取决于型号。 |

    产品特点和优势


    1. 坚固耐用:外壳采用铜合金并镀镍,具有良好的抗腐蚀性能和机械强度。
    2. 通用性强:适用于多种电子设备和通信系统,且具备多种规格以适应不同需求。
    3. 高可靠性:接触件采用优质黄铜并镀镍,确保了长期使用的稳定性和可靠性。
    4. 多样化选择:提供多种规格和接触配置,可满足不同的应用需求。

    应用案例和使用建议


    HS系列连接器广泛应用于通信设备、工业自动化、医疗设备等领域。例如,在通信设备中,这些连接器常用于电源和信号传输接口。在工业自动化中,它们可以用于传感器和执行器之间的连接。
    使用建议:
    1. 确保接头和插座之间的连接紧密,避免松动导致的接触不良。
    2. 在高振动环境下使用时,应采取额外的固定措施。
    3. 在清洁连接器时,建议使用无尘布和合适的清洁剂,避免损坏镀层。

    兼容性和支持


    HS系列连接器与其他标准配件兼容,方便进行系统集成。厂商提供全面的技术支持和维护服务,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 连接松动
    - 解决方案:检查连接器是否正确安装,并确保紧固螺丝或卡扣牢固。
    2. 接触不良
    - 解决方案:检查接触件是否有损伤或污染,必要时更换新的接触件。
    3. 耐压不足
    - 解决方案:确认所用连接器的耐压等级符合要求,或咨询厂商获得正确的替换件。

    总结和推荐


    HS系列金属壳圆形连接器是一款性能优越、适用广泛的连接器产品。其坚固耐用、易于安装的特点使其成为许多电子设备的理想选择。无论是在通信设备还是工业自动化领域,HS系列连接器都能提供可靠的解决方案。因此,我们强烈推荐使用该产品,特别是在需要高可靠性连接的应用场合。

HS21R-10(71)参数

参数
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 银色
端接 焊盘
额定电流 3A
外壳材料 Copper Alloy
针脚数 10pin
安装方式 法兰安装,面板安装
零件状态 停产
包装方式 散装

HS21R-10(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HS21R-10(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HS21R-10(71) HS21R-10(71)数据手册

HS21R-10(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 11.6438 ¥ 97.4444
库存: 0
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 0
直接购买
加入购物车
