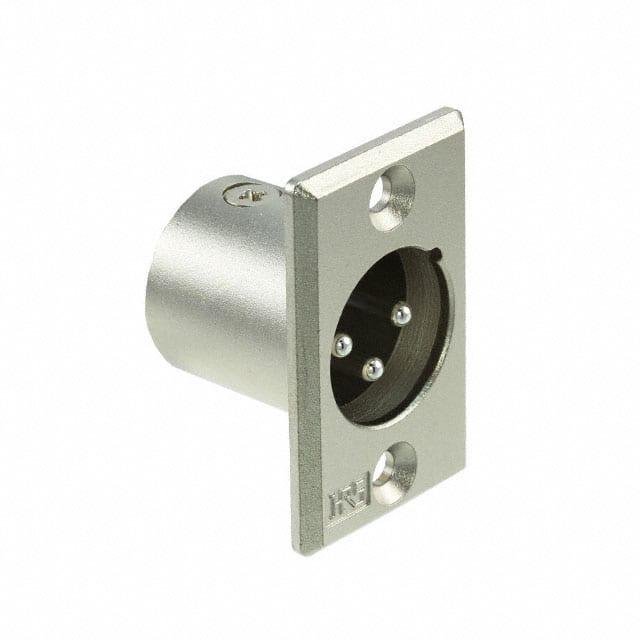

HA16R-3P(76)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Push-Pull,Receptacle 焊盘 3pin Aluminum Alloy 15A 银 银色 法兰安装,面板安装
供应商型号: CSJ-ST42418043
供应商: 海外现货
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 HA16R-3P(76)

HA16R-3P(76)概述

    HA Series Circular Connectors for Audio Equipment

    产品简介


    HA系列是专为音频设备设计的圆形连接器,具有锁紧机制,可有效防止外部噪声干扰。此系列包含四种不同规格的插座,以及两种类型的电缆夹紧机制。这些连接器可根据具体的设计需求和安装空间选择不同的型号。它们广泛应用于音频设备、汽车音响系统以及其他需要高可靠性的应用场景。

    技术参数


    - 额定电压: AC 130V, DC 180V
    - 额定电流:
    - 3个触点:15A
    - 4个触点:5A
    - 5个触点:4A
    - 接触电阻:
    - 3和4个触点:最大5mΩ
    - 3个触点(PCB焊接型):最大10mΩ
    - 5个触点:最大10mΩ(直流1A条件下测量)
    - 绝缘电阻:
    - 最小值:1000MΩ(直流500V下测量)
    - 耐压测试:
    - 无闪络或介质击穿现象(AC 1400V,持续一分钟)
    - 振动测试:
    - 10到55Hz/cycle,振幅0.75mm,每个方向两小时
    - 冲击测试:
    - 加速度490m/s²,持续时间11ms,每个方向三周
    - 使用寿命:
    - 3和4个触点:最大1000次插拔
    - 5个触点:最大2000次插拔
    - 温度循环:
    - 绝缘电阻:最小1000MΩ
    - 测试条件:-55°C保持30分钟 -> 正常温度保持10到15分钟 -> 85°C保持30分钟 -> 正常温度保持10到15分钟,共五个周期
    - 湿度测试:
    - 绝缘电阻:高湿度条件下最小10MΩ;干燥条件下最小100MΩ
    - 条件:40°C,相对湿度90%到95%,连续96小时

    产品特点和优势


    HA系列连接器具有独特的锁紧机制,可确保连接器稳固不易松脱。此外,它们还具备附加接地功能,能有效防止外部噪声干扰。这些连接器采用铝合金或锌合金壳体,具备耐高温、抗振动和抗冲击等特点,适用于各种恶劣环境。另外,该系列连接器接触电阻低,绝缘性能优越,可在多种电压和电流环境下稳定工作。

    应用案例和使用建议


    这些连接器广泛应用于汽车音响系统、专业音频设备以及各种工业控制系统。例如,在一辆汽车内部,HA系列连接器可以用于连接车内的扬声器和音频播放器。使用时应注意以下几点:
    - 在组装过程中,请遵循制造商提供的详细操作指南。
    - 确保电缆直径在4-6mm范围内,以符合连接器的设计要求。
    - 使用适当的工具进行电缆钳口固定,以保证连接牢固。
    - 安装过程中请保持适当的扭矩,避免螺丝过紧或过松。

    兼容性和支持


    HA系列连接器设计灵活,能够与其他多种电子元器件和设备兼容。制造商提供全方位的技术支持和服务,包括但不限于安装指导、故障排除和技术咨询。对于可靠性要求较高的应用场景(如汽车领域),请联系厂商代表获取更多详细信息。

    常见问题与解决方案


    - 问题: 螺丝拧紧后扭矩不足。
    - 解决方案: 确认螺丝扭矩至少达到0.1 N·m。如果达不到,则需进一步拧紧至0.3-0.4 N·m。
    - 问题: 过热可能导致螺丝松动。
    - 解决方案: 避免在焊接部位使用过量的热缩套管。完成焊接后确认螺丝扭矩不低于0.1 N·m。
    - 问题: 插拔次数过多导致接触不良。
    - 解决方案: 定期检查连接器,必要时更换磨损严重的部件。

    总结和推荐


    HA系列圆形连接器凭借其高可靠性、优良的电气特性和广泛的应用范围,成为音频设备及其他工业领域的理想选择。无论是在复杂的工作环境中还是在日常使用中,这些连接器都能表现出色。建议在选购时考虑具体的使用场景和需求,以充分发挥其优势。总体而言,HA系列是一款值得推荐的产品。

HA16R-3P(76)参数

参数
颜色 银色
端接 焊盘
额定电流 15A
外壳材料 Aluminum Alloy
针脚数 3pin
触头镀层 - 配接
类型 Male Pins,Push-Pull,Receptacle
安装方式 法兰安装,面板安装
零件状态 最后售卖
包装方式 散装,袋装
