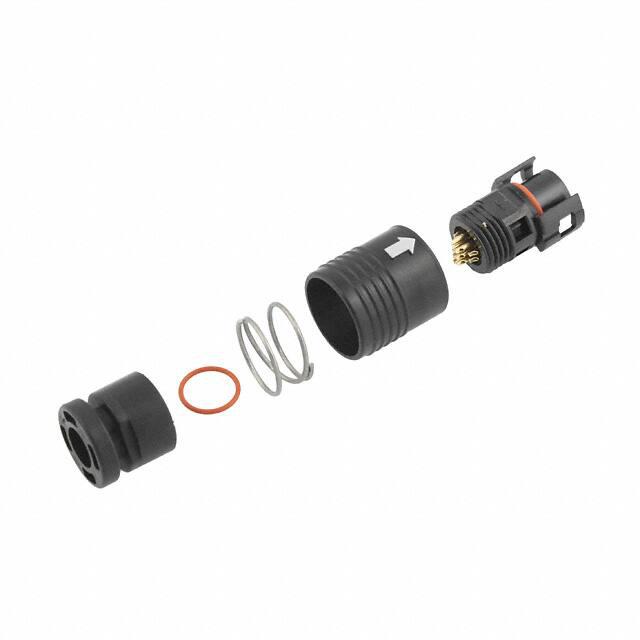

HR30-8PB-12P

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Plug,Push-Pull 焊盘 12pin(Power) Plastic 2A 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 798-HR30-8PB-12P
供应商: Mouser
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 HR30-8PB-12P

HR30-8PB-12P概述

    HR30 Series Miniature Waterproof Plastic Connectors

    产品简介


    HR30系列迷你防水塑料连接器是Hirose公司开发的一种小巧紧凑的防水连接解决方案。这些连接器提供三种不同型号:3个引脚、6个引脚、10个引脚和12个引脚,主要用于工业自动化、户外设备和需要防水保护的应用领域。

    技术参数


    以下是HR30系列迷你防水塑料连接器的主要技术规格:
    - 电流等级:
    - 3个引脚:最大5A
    - 6、10、12个引脚:最大2A
    - 电压等级:
    - 3个引脚:100V AC,140V DC
    - 6、10、12个引脚:30V AC,42V DC
    - 工作温度范围:
    - 操作温度:-25°C 至 +85°C
    - 存储温度:-10°C 至 +60°C
    - 绝缘电阻:
    - 最小值:1000MΩ(施加100V DC)
    - 耐压测试:
    - 在1分钟内无闪络或击穿现象(300V AC)

    产品特点和优势


    1. 小型化设计:
    - 3个和6个引脚的最大外径为12.6mm,10个和12个引脚的最大外径为15.5mm。
    2. 防水性能:
    - 配合状态下达到IP67/IP68等级的防水性能,适用于长时间水下作业。
    3. 轻量化设计:
    - 3个和6个引脚的重量仅为6g,10个和12个引脚的重量为9g。
    4. 易操作锁扣:
    - 独有的推拉式锁扣,便于操作和锁定。
    5. 防误插入设计:
    - 接触部分带有防误插入功能,避免不当连接造成的损坏。
    6. 环保材料:
    - 符合RoHS标准,确保产品对环境友好。

    应用案例和使用建议


    HR30系列连接器广泛应用于各种需要防水保护的应用场景,如工业自动化、医疗设备和户外监控系统。例如,在户外监控摄像头的连接中,HR30系列连接器可以有效地防止水、灰尘和其他污染物的进入,确保系统的稳定运行。
    使用建议:
    1. 在组装过程中,需注意保持电缆和连接器之间的正确位置关系,以确保良好的密封效果。
    2. 使用热缩管进行绝缘保护时,要特别注意不要过度加热,以免影响连接器内部的密封件。
    3. 在连接和断开操作时,需按照指示对准插头和插座,避免造成机械损伤。

    兼容性和支持


    HR30系列连接器与同系列的其他型号兼容,适用于不同的电缆直径。Hirose公司提供了详细的安装指南和工具,如手动和自动压接工具,以确保安装的便捷性和可靠性。此外,公司还提供了技术支持和维护服务,确保客户能够获得最佳使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法完全锁定 | 确认锁扣是否正确到位,调整弹簧的位置 |
    | 绝缘电阻过低 | 检查连接器是否受到机械损伤或污染,必要时更换新连接器 |
    | 插拔困难 | 检查接触部分是否有氧化或污垢,使用专用润滑剂清洁 |

    总结和推荐


    HR30系列迷你防水塑料连接器以其小型化、防水性能优异、轻量化及易操作的特点,成为众多需要高可靠性和环境适应性的应用的理想选择。其出色的防水能力和广泛的温度适应范围使其在恶劣环境下仍能稳定运行。强烈推荐用于需要防水和防尘的工业自动化和户外应用中。总的来说,HR30系列连接器是一款高性能、高可靠性的产品,值得信赖。

HR30-8PB-12P参数

参数
颜色 黑色
端接 焊盘
额定电流 2A
外壳材料 Plastic
针脚数 12pin(Power)
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
安装方式 导线安装,自由悬挂,通孔安装
应用等级 医疗级,工业级
零件状态 在售
包装方式 托盘

HR30-8PB-12P厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。
