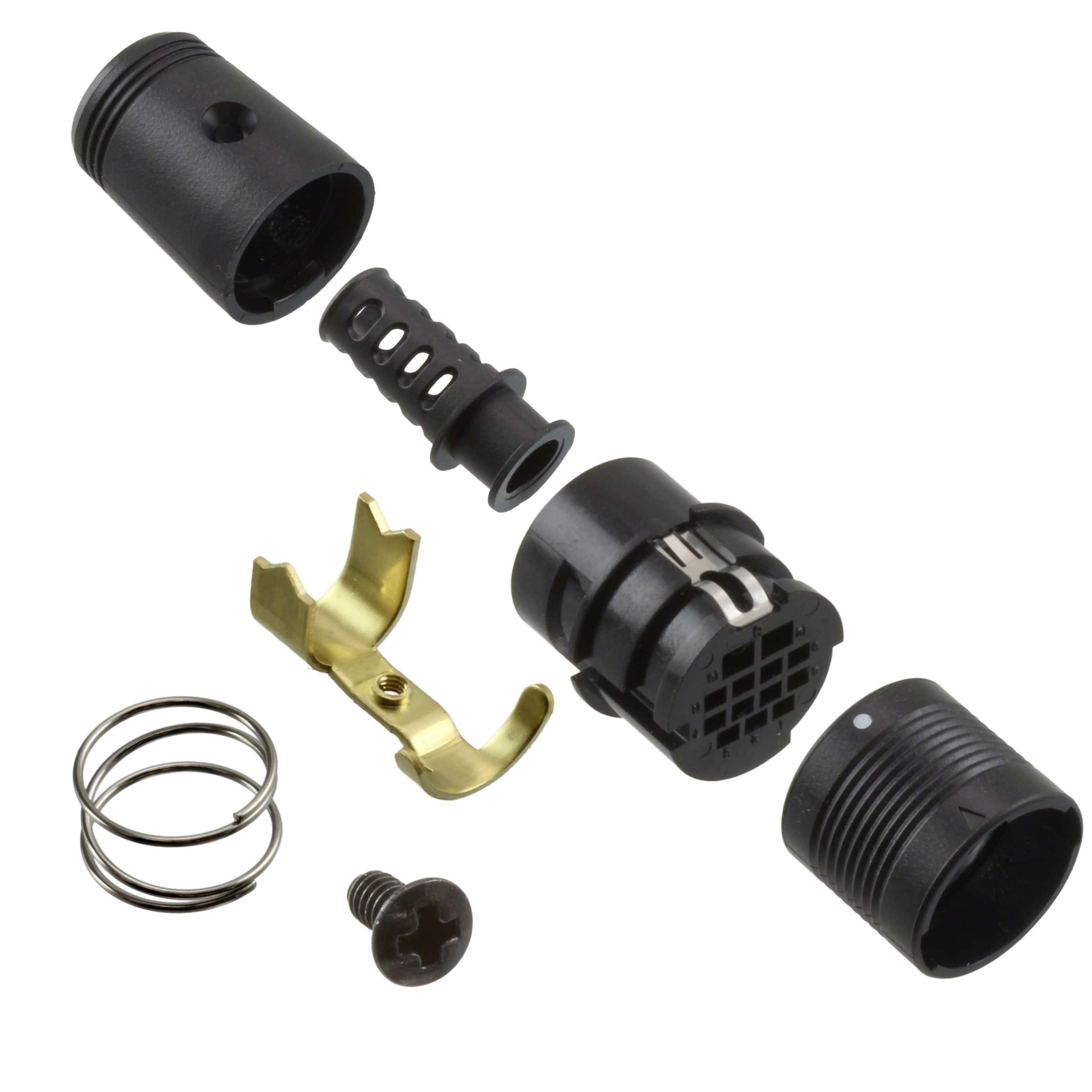

RP13A-12PA-13PC(71)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Plug Housing,Push-Pull 13pin Polycarbonate (PC) 2A 导线安装,自由悬挂,通孔安装
供应商型号: H124430-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 RP13A-12PA-13PC(71)

RP13A-12PA-13PC(71)概述

    # 高性能塑料推拉锁插头RP13系列技术手册

    一、产品简介


    RP13系列塑料推拉锁插头是一种高性能的工业级连接器,由HIROSE ELECTRIC CO., LTD.生产,广泛应用于汽车、工业自动化及通信领域。此系列产品采用推拉式锁定设计,操作便捷且具有高可靠性,可承受多次拔插而不影响性能。同时,插头重量轻便但结构坚固,能够有效应对恶劣的工作环境。此外,还提供防静电版本,保护信号线免受静电干扰。
    主要功能:
    - 可靠的插拔锁定机制:简单推动即可完成牢固对接;拉动锁定套即可轻松分离。
    - 优越的抗振与抗震性能:确保在严苛环境中仍能稳定运行。
    - 环保材料与多样配置:外壳采用玻璃增强聚碳酸酯树脂,耐用性强,同时提供多种接触点数量和接口类型。
    应用领域:
    - 汽车电子系统
    - 工业自动化设备
    - 医疗器械
    - 数据通信设备

    二、技术参数


    | 参数 | 描述 |

    | 接触点数 | 13、20 |
    | 连接器类型 | 插座和公头:直型;母头:直型、90°弯头 |
    | 插座固定方式 | 法兰、压紧螺母 |
    | 接触点终止方式 | 插入式、PCB浸焊式、压接式 |
    | 额定电流 | 标准型:≥24AWG时2A;防静电型:≥22AWG时2A |
    | 额定电压 | 13接触位:AC 100V, DC 140V;20接触位:AC 100V, DC 140V 或 AC 30V, DC 42V |
    | 工作温度范围 | -10℃至+60℃ |
    | 储存温度范围 | -10℃至+60℃ |
    性能指标:
    - 接触电阻(最大):13接触位为15mΩ,20接触位为30mΩ(以DC 1A测量)
    - 绝缘电阻(最小):1000MΩ@DC 250V
    - 耐电压:AC 300V/1分钟无闪络或击穿现象
    - 抗震测试:振动频率10Hz~55Hz,振幅0.75mm,持续2小时
    - 抗冲击测试:加速度490m/s²,持续11ms,三轴方向
    三、产品特点与优势
    1. 优越的操作性能
    通过简单的推拉动作即可实现安全可靠连接,无需额外工具即可快速拆装。
    2. 轻量化设计与坚固材料
    外壳采用高强度的玻璃纤维增强聚碳酸酯树脂,既保证了结构强度又降低了整体重量,适合于对便携性要求较高的场合。
    3. 防静电保护
    母头内的金属板可有效防止静电对信号传输的影响,特别适合需要高抗干扰能力的应用场景。
    4. 多样化配置
    支持多种规格尺寸及安装方式,满足不同用户的个性化需求。
    四、应用案例与使用建议
    应用案例:
    1. 汽车电子控制单元(ECU):利用其防静电特性和高稳定性,在发动机管理系统中作为信号传输的重要部件。
    2. 工业机器人手臂:用于复杂运动路径下的频繁插拔操作,保障数据传输不间断。
    使用建议:
    - 在强电磁环境下使用时,建议选用防静电型号。
    - 为延长使用寿命,避免长期暴露于高硫气体或高温区域。
    - 定期检查并清理连接器表面污垢,以维持良好接触状态。
    五、兼容性与支持
    RP13系列插头与大多数标准PCB板兼容,并且提供了丰富的配件选择如手动/自动压接工具等辅助设备。制造商还提供详尽的技术文档和支持服务,以帮助客户顺利完成安装调试过程。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔时阻力过大 | 确认接触针是否有污物堆积 |
    | 接触不良 | 检查是否已正确压接到位 |
    | 无法锁定 | 调整锁扣位置直至听到卡合声 |
    七、总结与推荐
    综合评价:
    RP13系列塑料推拉锁插头凭借其卓越的设计理念、严格的制造工艺以及广泛的适用性,成为众多行业首选连接解决方案。无论是普通工业用途还是特定苛刻条件下的任务执行,它都能展现出色表现。
    推荐指数:⭐️⭐️⭐️⭐️⭐️
    由于其高性价比、多样化适配能力和强大功能,强烈推荐给寻求高性能连接器的专业人士或企业用户!

RP13A-12PA-13PC(71)参数

参数
端接 -
额定电流 2A
外壳材料 Polycarbonate (PC)
针脚数 13pin
触头镀层 - 配接 -
类型 Plug Housing,Push-Pull
颜色 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

RP13A-12PA-13PC(71)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

RP13A-12PA-13PC(71)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC RP13A-12PA-13PC(71) RP13A-12PA-13PC(71)数据手册

RP13A-12PA-13PC(71)封装设计

查看详情并下载
Symbol
Footprint
3D Model
