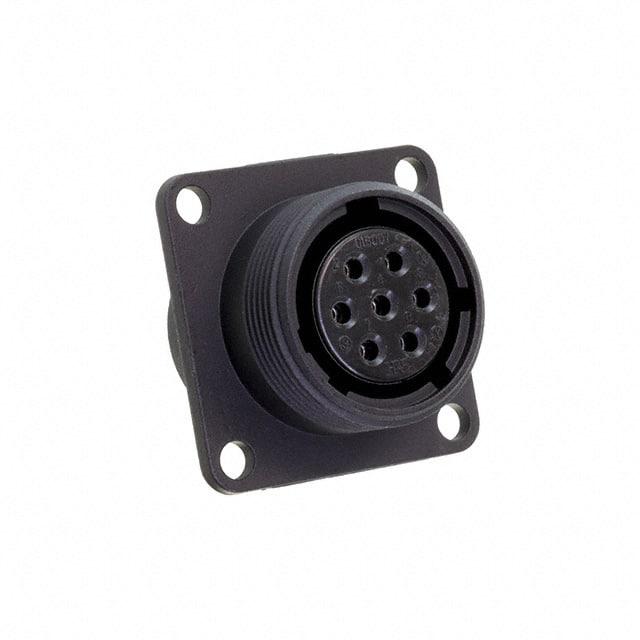

JR16WR-7S(31)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Receptacle,Threaded 焊盘 7pin Aluminum Alloy 10A 银 黑色 法兰安装,面板安装
供应商型号: H126590-ND
供应商: Digi-Key
标准整包数: 1
HIROSE ELECTRIC 圆形连接器 JR16WR-7S(31)

JR16WR-7S(31)概述

    JR系列圆形连接器技术手册

    1. 产品简介


    JR系列圆形连接器符合日本工业标准(JIS) C 5432“家用电器用圆形连接器”的要求。这些连接器主要用于需要高可靠性的应用场合,如汽车电子系统、工业自动化、通信设备及各种消费电子产品。JR系列提供多种尺寸和接触点数量,以适应不同的设计需求和应用场景。

    2. 技术参数


    - 额定电流:
    - 壳体尺寸为13时:3个接触点时为10A;5个接触点时为5A
    - 壳体尺寸为16时:7个接触点时为10A;10个和14个接触点时为5A
    - 壳体尺寸为21时:10个和16个接触点时为10A;26个接触点时10A(仅A和B);5A(压接型)
    - 壳体尺寸为25时:4个接触点时为30A;5个、16个和24个接触点时分别为10A、5A(压接型3A)
    - 额定电压:
    - 壳体尺寸为13时:3个和5个接触点时AC250V,DC350V
    - 壳体尺寸为16时:7个、10个和14个接触点时AC250V,DC350V
    - 壳体尺寸为21时:10个、16个和26个接触点时AC250V,DC350V
    - 壳体尺寸为25时:4个、5个、16个和24个接触点时AC1000V,DC1400V;4个接触点时AC3000V,DC1400V
    - 操作温度范围:-25°C至+85°C
    - 存储温度范围:-10°C至+60°C
    - 材料/表面处理:
    - 壳体:铝合金镀镍
    - 绝缘体:酚醛树脂;PPS树脂(UL94V-0)
    - 接触点:铜合金镀银

    3. 产品特点和优势


    - 高可靠性:符合JIS C 5432标准,适用于高可靠性需求的应用。
    - 广泛适用性:适用于各种环境,包括工业自动化和汽车电子系统。
    - 稳定的接触性能:通过多次测试证明其具备良好的接触稳定性和耐用性。
    - 多种型号选择:根据不同的需求提供多种壳体尺寸和接触点数量选择。

    4. 应用案例和使用建议


    - 应用案例:
    - 汽车电子:用于车载音响、导航系统等内部连接。
    - 工业自动化:机器人控制系统的内部连接。
    - 通信设备:交换机和路由器的接口连接。

    - 使用建议:
    - 在使用前请确认连接器的型号和规格是否符合您的具体需求。
    - 在安装和连接过程中请注意正确插入并检查锁定情况,避免不当操作导致接触不良。
    - 对于高压和高温环境的应用,确保选用适合此类环境的产品型号。

    5. 兼容性和支持


    - JR系列圆形连接器具有广泛的兼容性,可与其他相同标准的连接器配套使用。
    - 厂商提供详尽的技术支持,包括安装指南、维护手册和定期技术支持服务。用户可以通过HIROSE公司的官方网站或授权分销商获取相关资料和支持。

    6. 常见问题与解决方案


    - 问题一:连接器出现接触电阻异常增大的情况。
    - 解决方法:检查接触点是否有污垢或氧化物积累,清洁后重新连接。
    - 问题二:连接器在振动环境下出现电气中断现象。
    - 解决方法:确保安装稳固,必要时可以采用防震垫或紧固件增强固定效果。
    - 问题三:长时间未使用的产品焊接性能下降。
    - 解决方法:在使用前进行焊锡性测试,确保其符合使用要求。

    7. 总结和推荐


    - JR系列圆形连接器是一款高可靠性、广泛应用的产品。它具备优良的接触性能和稳定的操作表现,特别适用于对环境适应性有较高要求的应用场景。推荐在工业自动化、汽车电子和其他需要高可靠性的领域中使用该系列产品。

JR16WR-7S(31)参数

参数
类型 Female Sockets,Receptacle,Threaded
颜色 黑色
端接 焊盘
额定电流 10A
外壳材料 Aluminum Alloy
针脚数 7pin
触头镀层 - 配接
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级,电信级
零件状态 在售
包装方式 散装

JR16WR-7S(31)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR16WR-7S(31)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR16WR-7S(31) JR16WR-7S(31)数据手册

JR16WR-7S(31)封装设计

查看详情并下载
Symbol
Footprint
3D Model
