HR10G-10R-10P(73)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Push-Pull,Receptacle 焊盘 10pin Zinc Alloy 2A 银 银色 隔板安装,面板安装
供应商型号: CSJ-ST49091171
供应商: 海外现货
标准整包数: 1

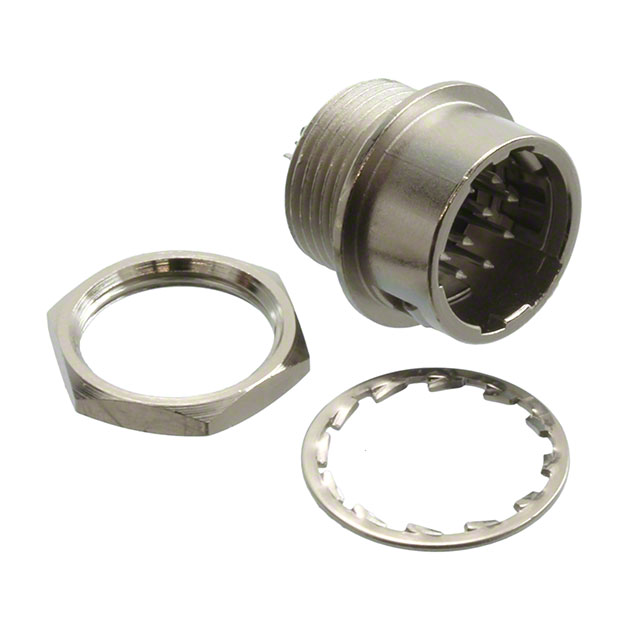

HIROSE ELECTRIC 圆形连接器 HR10G-10R-10P(73)

HR10G-10R-10P(73)概述

    HR10 Series Push-Pull Connectors: Technical Overview

    1. 产品简介


    概述:
    HR10系列推拉式连接器是一种微型连接器,旨在满足客户对小型化、高密度和易于操作的需求。这些连接器适用于各种需要高可靠性的小型电子设备,尤其适合便携式电子产品。
    基本介绍:
    - 产品类型: 推拉式连接器
    - 主要功能: 高密度安装、易于插拔、盲配准确、防短路、简单的接线和安装
    - 应用领域: 小型电子设备、便携式电子产品、通信设备、工业控制设备

    2. 技术参数


    - 材料:
    - 外壳:锌合金和黄铜,缎镍处理
    - 绝缘体:聚酰胺/聚对苯二甲酸丁酯(蓝或黑)
    - 插针:黄铜/青铜,镀银或镀金
    - 女插针:铍青铜,镀银或镀金
    - 订单编号规则:
    - 1:系列名称(HR10系列)
    - 2:类型(低耗型G、屏蔽型E、内置电容型B、同轴终端D)
    - 3:外壳尺寸(公头匹配部分外径,以毫米为单位)
    - 重量与尺寸:
    - 公头连接器(插头):
    - HR10-7P-4P(73):4个触点,28.5 mm,11 mm,7 mm,5.2 mm,8克
    - 母头连接器(插座):
    - HR10-7R-4S(73):4个触点,14 mm,11 mm,8.85 mm,3.5克

    3. 产品特点和优势


    - 紧凑设计: HR10系列连接器紧凑,比香烟还细小,非常适合空间有限的应用。
    - 易于插拔: 推拉式耦合机制确保快速、方便的连接和断开。
    - 防错配: 五键系统确保唯一的连接方式,即使盲配也能正确连接。
    - 保护针脚: 连接针位置避免在盲配时受损。
    - 高密度: 推拉机制使得多安装成为可能。
    - 简化接线与安装: 不需螺丝,简化了布线和安装过程。
    - 简约设计: 简洁而优雅的设计提升了设备的外观。

    4. 应用案例和使用建议


    - 应用场景: HR10系列推拉式连接器适用于便携式电子产品、工业控制设备、通信设备等。
    - 使用建议:
    - 在电缆端进行预处理,确保电缆符合标准尺寸。
    - 使用指定工具进行压接,确保接触良好。
    - 在操作过程中避免强拉电缆,以免损坏连接器。

    5. 兼容性和支持


    - 兼容性: HR10系列连接器支持多种类型的电缆和连接器,适用范围广。
    - 支持: 请联系销售或工程部门获取更多技术支持。

    6. 常见问题与解决方案


    - Q: 如何正确插入和拔出连接器?
    - A: 按照图示步骤,插入时将连接器引导件与插座对齐;拔出时握住连接器套筒并拉直即可。

    - Q: 如何进行压接操作?
    - A: 使用指定工具(如HR10-TC-01),按照图示步骤进行压接操作,确保压接质量。

    7. 总结和推荐


    综合评估:
    HR10系列推拉式连接器以其紧凑的设计、可靠的性能和简便的操作在市场上具有显著的优势。特别适合用于便携式电子设备和空间受限的应用场合。因此,强烈推荐使用。
    推荐理由:
    - 高可靠性: 经过严格测试,保证高可靠性。
    - 便捷操作: 推拉式耦合机制使得操作非常简单。
    - 广泛应用: 广泛应用于各类电子设备。
    如果您有任何疑问或需要进一步的技术支持,请联系我们的销售或工程部门。

HR10G-10R-10P(73)参数

参数
颜色 银色
端接 焊盘
额定电流 2A
外壳材料 Zinc Alloy
针脚数 10pin
触头镀层 - 配接
类型 Male Pins,Push-Pull,Receptacle
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 托盘,袋装

HR10G-10R-10P(73)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR10G-10R-10P(73)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR10G-10R-10P(73) HR10G-10R-10P(73)数据手册

HR10G-10R-10P(73)封装设计

查看详情并下载
Symbol
Footprint
3D Model
