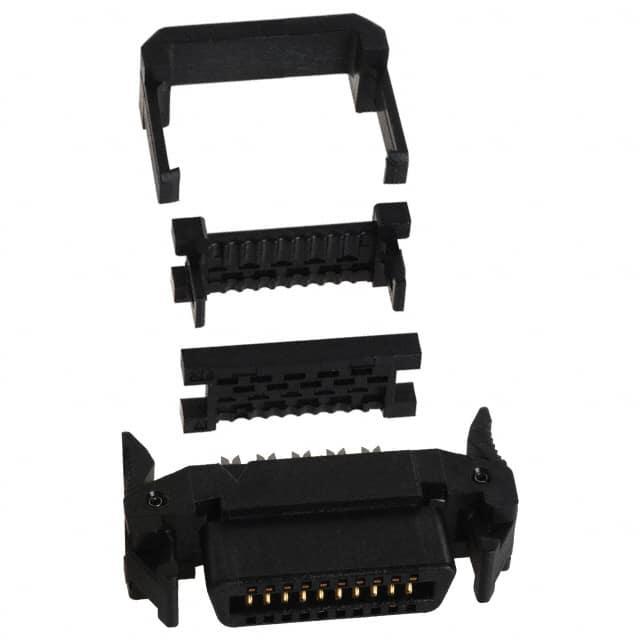

FX2B-20SA-1.27R

厂牌: HIROSE ELECTRIC
产品描述: Receptacle 2 20pin 金 导线安装,自由悬挂,通孔安装
供应商型号: FX2B-20SA-1.27R
供应商: 云汉优选
标准整包数: 1
HIROSE ELECTRIC D-Sub/D形连接器 - 并口 FX2B-20SA-1.27R

FX2B-20SA-1.27R概述

    文章:HIROSE FX2 系列 1.27mm 间距多功能两件式连接器

    1. 产品简介


    HIROSE FX2 系列是一款适用于多种场合的1.27mm间距多功能两件式连接器。这类连接器可用于板对板连接和板对电缆连接,其主要功能包括堆叠连接、通过孔焊接(通孔型)和表面贴装技术(SMT型)。FX2系列广泛应用于计算机、外围设备以及其他各种机械设备中。

    2. 技术参数


    - 电流额定值:0.5A
    - 工作温度范围:-55°C 至 +85°C
    - 存储温度范围:-10°C 至 +60°C
    - 电压额定值:125V AC
    - 湿度范围:操作湿度范围为40%至80%,存储湿度范围为40%至70%
    - 绝缘电阻:最小1000MΩ(在250V DC条件下)
    - 耐压:300V AC/1分钟内无击穿现象
    - 接触电阻:最大45mΩ(在100mA条件下)
    - 振动测试:无1μs以上电气断开现象,频率范围10至55Hz,单振幅0.75mm,每方向2小时
    - 湿度测试:稳态环境下,接触电阻≤55mΩ,绝缘电阻≥100MΩ,温度40°C,湿度90%-95%,持续96小时
    - 温循测试:无损坏、裂纹或松动,-85°C至+15°C范围内循环5次
    - 耐用性:插拔500次后接触电阻≤55mΩ
    - 耐焊热性:手动焊接时温度360°C,5秒;浸焊时温度260°C,10秒

    3. 产品特点和优势


    - 多功能连接:支持多种不同型号和类型的连接方式,可灵活适应不同需求。
    - 便捷操作:通过触觉反馈,确保插入和拔出操作简便且易于理解。
    - 堆叠高度设置:可以根据需要调整堆叠高度,精度可达1mm。
    - 防误插机制:设计有防止误插的结构,确保正确的连接。
    - 高强度焊接:SMT型采用金属片以提高焊接强度。
    - 易清洁性:不同类型的连接器可根据需求选择非清洗型或清洗型。

    4. 应用案例和使用建议


    - 应用案例:计算机、外围设备和各种机械设备。
    - 使用建议:对于需要频繁插拔的操作,建议选择带有锁扣的类型,以增加连接的稳定性。同时,在焊接过程中需要确保焊接温度和时间符合规定的要求,避免损坏连接器。

    5. 兼容性和支持


    - 兼容性:该连接器可以与同类设备和其他品牌的连接器进行兼容连接,具体请参照相关文档。
    - 技术支持:HIROSE公司提供详尽的技术支持和服务,包括安装指南、故障排查等文档。

    6. 常见问题与解决方案


    - 问题1:连接器在高温下失效。
    解决方案:检查焊接温度和时间是否符合规范,必要时调整焊接参数。
    - 问题2:连接器在高湿度环境下性能下降。
    解决方案:确保连接器周围环境的湿度不超过额定范围,并在安装前进行必要的干燥处理。
    - 问题3:连接器在振动环境下出现松动。
    解决方案:选择带有锁定功能的连接器类型,并在安装时使用合适的固定措施。

    7. 总结和推荐


    HIROSE FX2系列连接器以其多样化的设计、强大的功能和出色的可靠性,成为适用于多种工业应用的理想选择。无论是计算机、外设还是其他机器设备,都能从该系列连接器中获得可靠的电连接性能。尽管在某些特定应用场景中可能存在一定的局限性,总体而言,该系列产品表现出色,值得推荐。
    综上所述,HIROSE FX2系列连接器是高性能和可靠性的典范,特别适合在严苛环境下工作的各种设备。强烈推荐在相关项目中使用该产品。

FX2B-20SA-1.27R参数

参数
触头镀层厚度 -
类型 Receptacle
端接 -
排数 2
触头镀层
针脚数 20pin
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

FX2B-20SA-1.27R厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

FX2B-20SA-1.27R数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC D-Sub/D形连接器 - 并口 HIROSE ELECTRIC FX2B-20SA-1.27R FX2B-20SA-1.27R数据手册

FX2B-20SA-1.27R封装设计

查看详情并下载
Symbol
Footprint
3D Model
