HR10A-7TP-6P(73)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Male Pins,Plug,Threaded 焊盘 6pin Brass 2A 银 银色 导线安装,自由悬挂,通孔安装
供应商型号: 26M-HR10A-7TP-6P(73)
供应商: 云汉优选
标准整包数: 1

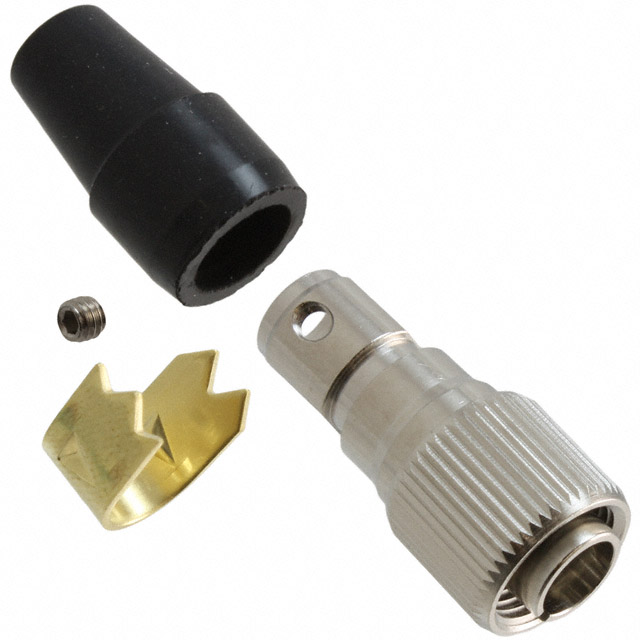

HIROSE ELECTRIC 圆形连接器 HR10A-7TP-6P(73)

HR10A-7TP-6P(73)概述

    HR10 Series Push-Pull Connectors 技术手册

    产品简介


    HR10系列是一款推拉式微连接器,旨在满足客户对小型化、高密度和易于操作的需求。它们轻巧且具有高可靠性和耐用性,特别适合于需要高可靠性的小型电子设备,尤其适用于便携式电子设备。HR10系列连接器的特点是紧凑的设计,类似于一根香烟大小,但却能在有限的空间内完美布局。这些连接器非常适合应用于各种小型电子设备。

    技术参数


    - 材料:壳体采用锌合金和黄铜,表面处理为缎面镍;绝缘体材料为聚酰胺/聚对苯二甲酸丁二醇酯(蓝色或黑色);插针为黄铜/青铜,表面镀银或金;插座为铍/磷青铜,表面镀银或金。
    - 外形尺寸:
    - 插头:直径范围28.5mm到35mm,插孔数4到12个,重量范围3g到37g。
    - 插座:直径范围14mm到16mm,插孔数4到12个,重量范围3g到15g。
    - 终端形式:包括压接系统、焊接型和夹持型。
    - 特殊型号:HR10B系列提供额外的同轴接触端子,适用于特定电缆和连接器组合。

    产品特点和优势


    - 紧凑设计:HR10系列连接器极为紧凑,体积小,适合安装在空间受限的设备上。
    - 简易操作:使用“推拉”机制进行快速插拔,只需按压连接器即可准确对接。
    - 极性保护:五键系统保证唯一正确的连接方式,即使盲插也无需担心错误对接。
    - 高密度安装:多层安装支持,有效节省空间。
    - 简易布线与安装:无需螺丝固定,使得布线和安装更为简便。
    - 美观设计:简洁时尚的设计提高了设备的整体外观。

    应用案例和使用建议


    - 应用案例:HR10系列连接器广泛用于便携式电子设备、医疗器械、测量仪器等需要高可靠性的场景。
    - 使用建议:
    - 在安装前,确保所有连接器部件干净无损。
    - 使用合适的工具进行焊接或压接操作,避免损坏连接器。
    - 定期检查连接器,确保良好的连接状态,避免因松动导致信号传输不稳定。

    兼容性和支持


    - 兼容性:HR10系列连接器与其他标准连接器兼容,但具体型号可能有所差异。
    - 技术支持:制造商提供详细的技术文档和支持服务,包括工程图纸请求和常见问题解答。

    常见问题与解决方案


    - Q: 如何判断连接器是否正确插入?
    - A: 观察连接器上的颜色标志,确保红色与红色对齐,绿色与绿色对齐。
    - Q: 如何防止焊接时短路?
    - A: 使用温度控制焊台,并预先清洁连接器引脚,焊接过程中保持引脚清洁。
    - Q: 连接器如何防水?
    - A: 使用防水型号的连接器,装配完成后需注满树脂以防止水分渗透。

    总结和推荐


    HR10系列推拉式微连接器凭借其紧凑设计、易于操作和高可靠性,在多种应用场景中表现出色。其独特的设计特点使其成为便携式电子设备的理想选择。建议在小型电子设备中优先考虑HR10系列连接器,以提高整体性能和可靠性。如果您正在寻找一种高效可靠的连接解决方案,HR10系列连接器是一个非常不错的选择。

HR10A-7TP-6P(73)参数

参数
端接 焊盘
额定电流 2A
外壳材料 Brass
针脚数 6pin
触头镀层 - 配接
类型 Male Pins,Plug,Threaded
颜色 银色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

HR10A-7TP-6P(73)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

HR10A-7TP-6P(73)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC HR10A-7TP-6P(73) HR10A-7TP-6P(73)数据手册

HR10A-7TP-6P(73)封装设计

查看详情并下载
Symbol
Footprint
3D Model
