JR25WP-24S(31)

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Female Sockets,Plug,Threaded 焊盘 24pin Aluminum Alloy 5A 银 黑色 导线安装,自由悬挂,通孔安装
供应商型号: J-HIRO-0081418
供应商: Chip1stop
标准整包数: 1

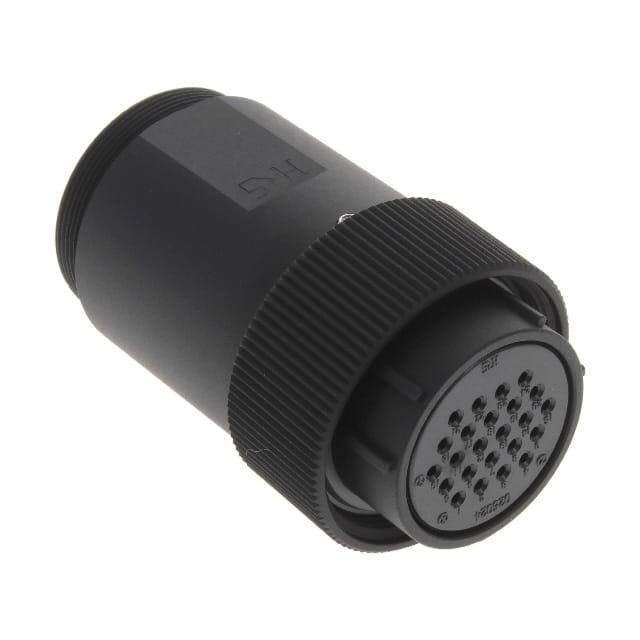

HIROSE ELECTRIC 圆形连接器 JR25WP-24S(31)

JR25WP-24S(31)概述

    JR-W系列防水圆形连接器技术手册

    1. 产品简介


    JR-W系列是Hirose Electric公司推出的一款防水圆形连接器。它适用于各种恶劣环境下的工业应用,具有高可靠性、防水防尘的特性。该系列产品主要用于汽车、铁路、工业自动化等领域,为关键电气系统提供可靠的连接解决方案。

    2. 技术参数


    额定值
    - 电流等级:
    - 壳体大小13:
    - 3个接触点时为10A
    - 5个接触点时为5A
    - 壳体大小16:
    - 7个接触点时为10A
    - 10个接触点时为5A
    - 壳体大小21:
    - 10个接触点时为10A
    - 16个接触点时为5A
    - 壳体大小25:
    - 4个接触点时为30A
    - 16个接触点时为10A
    - 24个接触点时为5A
    - 电压等级:
    - 壳体大小13:
    - 3个接触点时为100V AC,140V DC
    - 5个接触点时为100V AC,140V DC
    - 壳体大小16:
    - 7个接触点时为100V AC,140V DC
    - 10个接触点时为100V AC,140V DC
    - 壳体大小21:
    - 10个接触点时为100V AC,140V DC
    - 16个接触点时为100V AC,140V DC
    - 壳体大小25:
    - 4个接触点时为300V AC,420V DC
    - 16个接触点时为100V AC,140V DC
    - 操作温度范围: -25°C 至 +85°C
    - 存储温度范围: -10°C 至 +60°C
    特性
    - 防水等级:
    - IP67: 在水深1米下浸泡30分钟无影响
    - IP68: 在水深2米下浸泡14天无影响
    - 耐腐蚀性: 外壳采用镀层处理,提高了耐腐蚀性,适合各种环境使用

    3. 产品特点和优势


    JR-W系列防水圆形连接器的主要特点是其卓越的防水和耐腐蚀性能。该系列产品能够在极端环境中可靠运行,尤其适合在汽车行业、铁路系统和工业自动化等领域使用。相比其他普通连接器,它具备更广泛的温度适应范围和更高的耐用性。

    4. 应用案例和使用建议


    应用案例:
    - 汽车制造业: 用于车载电器系统的安全连接。
    - 铁路行业: 用于列车内部及外部电气系统的稳定连接。
    - 工业自动化: 适用于工业机器人及其他设备间的电气连接。
    使用建议:
    - 在安装过程中,确保所有密封件完好无损,特别是防水橡胶垫圈。
    - 确保接头在完全“咔哒”位置锁定,以保证最佳防水效果。
    - 定期检查连接器状态,避免尘土和化学气体污染导致的性能下降。

    5. 兼容性和支持


    JR-W系列防水圆形连接器的设计符合大多数标准规格,可以与市场上主流的电缆和接线端子兼容。Hirose Electric公司提供全方位的技术支持,包括安装指导、故障排查和售后维修服务,确保客户能够放心使用。

    6. 常见问题与解决方案


    常见问题:
    1. 连接器接触不良。
    2. 防水性能下降。
    3. 腐蚀现象。
    解决方案:
    1. 检查并重新紧固所有的固定螺丝,确保接头装配紧密。
    2. 清理接头表面,必要时更换防水橡胶垫圈。
    3. 避免在高硫化物浓度的环境中使用,定期检查连接器状态,及时更换损坏部件。

    7. 总结和推荐


    综上所述,JR-W系列防水圆形连接器凭借其出色的防水、防尘和耐腐蚀特性,在多个领域展现出显著的优势。无论是在极端环境还是在高可靠性需求的应用场景中,它都表现出色。因此,我们强烈推荐此系列产品给需要在恶劣环境下工作的工程师和技术人员使用。如果你正在寻找一款能够在苛刻条件下依然保持高效性能的连接器,JR-W系列将是你的理想选择。

JR25WP-24S(31)参数

参数
外壳材料 Aluminum Alloy
针脚数 24pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 黑色
端接 焊盘
额定电流 5A
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级,汽车级,电信级
零件状态 在售
包装方式 散装

JR25WP-24S(31)厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR25WP-24S(31)数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR25WP-24S(31) JR25WP-24S(31)数据手册

JR25WP-24S(31)封装设计

查看详情并下载
Symbol
Footprint
3D Model
