JR13RK-5S

产品分类: 圆形连接器
厂牌: HIROSE ELECTRIC
产品描述: Hirose 圆形连接器插座, JR系列, 5芯, 面板安装, 焊接
供应商型号: 454031
供应商: 欧时
标准整包数: 1

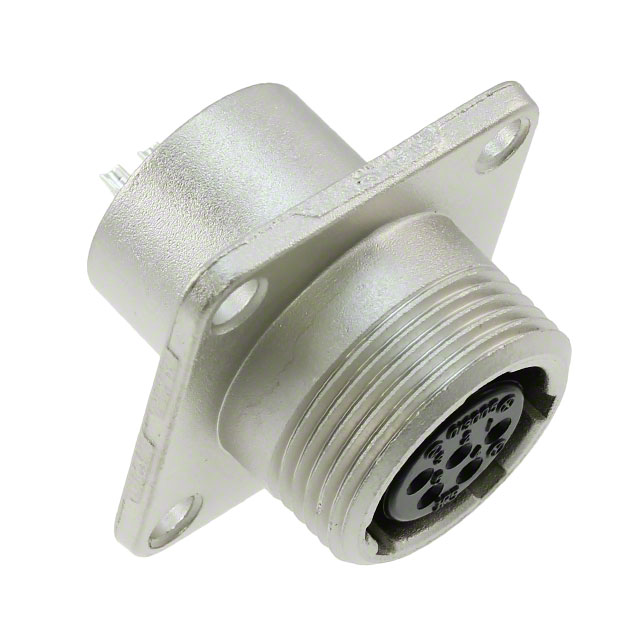

HIROSE ELECTRIC 圆形连接器 JR13RK-5S

JR13RK-5S概述

    JR系列圆形连接器:产品概述与技术手册
    JR系列圆形连接器是符合日本工业标准JIS C 5432“家用电器用圆形连接器”的高可靠性产品。本手册提供了该系列产品的详细技术参数、性能特点及应用案例,并为使用者提供了相关使用建议和维护指南。

    产品简介


    JR系列圆形连接器广泛应用于汽车、工业自动化、航空航天等领域。这类连接器设计用于提供可靠、稳定的电气连接,具备优秀的抗振动和抗冲击能力,适用于苛刻的工作环境。产品具有多种壳体尺寸和接触点数量,以满足不同的应用需求。

    技术参数


    - 额定电流:
    - 壳体尺寸13:3个触点,额定电流10A;5个触点,额定电流5A
    - 壳体尺寸16:7个触点,额定电流10A;10个触点,额定电流5A
    - 壳体尺寸21:10个触点,额定电流10A;16个触点,额定电流5A(压接类型:3A);26个触点,额定电流5A(仅A和B类触点:10A)
    - 壳体尺寸25:4个触点,额定电流30A;5个触点,额定电流10A;16个触点,额定电流5A(压接类型:3A);24个触点,额定电流5A(压接类型:3A)
    - 额定电压:
    - 壳体尺寸13:3个触点和5个触点,额定电压AC250V,DC350V
    - 壳体尺寸16:7个触点、10个触点和14个触点,额定电压AC250V,DC350V
    - 壳体尺寸21:10个触点、16个触点和26个触点,额定电压AC250V,DC350V
    - 壳体尺寸25:4个触点和5个触点,额定电压AC1000V,DC1400V;16个触点和24个触点,额定电压AC250V,DC350V
    - 操作温度范围:-25°C到+85°C
    - 存储温度范围:-10°C到+60°C
    - 绝缘电阻:最小值1000MΩ(部分型号最小值为10,000MΩ)
    - 耐压测试:无闪烁或击穿现象,额定电压AC1000V/1分钟(部分型号为AC3000V/1分钟)
    - 接触电阻:最大值5mΩ(部分型号为10mΩ)

    产品特点和优势


    JR系列圆形连接器具有高可靠性、出色的抗振动和抗冲击性能、广泛的适用温度范围及良好的密封性。这些特点使其非常适合用于严苛的工作环境,如汽车和航空航天领域。

    应用案例和使用建议


    - 汽车应用:可用于车载电子系统的连接,确保车辆各部分之间的电气连接稳定可靠。
    - 工业自动化:适合工厂自动化生产线上的信号传输,保证系统运行的稳定性。
    - 航空航天:适用于飞行器内部复杂的电气系统连接,满足航空标准的可靠性要求。

    兼容性和支持


    JR系列圆形连接器的设计支持与其他同类产品的兼容性。客户可以联系制造商获取更多技术支持和售后维护信息。

    常见问题与解决方案


    - Q:如何清洁连接器表面?
    - A:使用软布轻轻擦拭,避免使用化学溶剂。

    - Q:连接器在存储过程中需要注意什么?
    - A:应存放在温度-10°C至+60°C之间,湿度不超过85%的环境中,且应在交付后6个月内使用。

    总结和推荐


    综上所述,JR系列圆形连接器凭借其优异的技术性能、稳定可靠的应用表现及广泛的应用领域,在众多行业中均表现出色。对于需要高可靠性的应用场合,强烈推荐使用此系列连接器。
    以上信息基于Hirose Electric Co., Ltd.提供的技术手册内容。若需进一步了解或定制化服务,请联系Hirose官方代表。

JR13RK-5S参数

参数
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 银色
端接 焊盘
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 5pin
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装,袋装

JR13RK-5S厂商介绍

Hirose Electric是一家日本领先的电子连接器制造商,成立于1937年,总部位于东京。公司专注于开发和生产各种类型的电子连接器,包括高速通信连接器、电源连接器、光纤连接器等,广泛应用于通信、工业、汽车、医疗和消费电子等领域。

Hirose Electric的主营产品分类包括:
1. 通信连接器:如高速数据传输连接器、射频连接器等,用于智能手机、平板电脑等移动设备。
2. 电源连接器:如电池连接器、电源接口等,用于笔记本电脑、电动汽车等。
3. 光纤连接器:如LC、SC、FC等类型,用于高速光纤通信系统。
4. 定制连接器:根据客户需求定制特殊连接器,满足特定应用需求。

Hirose Electric的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出新技术和新产品。
2. 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
3. 客户服务:提供全方位的技术支持和定制服务,满足客户需求。
4. 全球布局:在全球设有多个生产基地和销售网络,实现快速响应和本地化服务。

JR13RK-5S数据手册

厂牌 PDF简要描述 下载
HIROSE ELECTRIC 圆形连接器 HIROSE ELECTRIC JR13RK-5S JR13RK-5S数据手册

JR13RK-5S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.7798 ¥ 31.9389
5+ $ 3.664 ¥ 30.9611
25+ $ 3.5612 ¥ 30.0921
50+ $ 3.4841 ¥ 29.4402
100+ $ 3.4198 ¥ 28.8971
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 31.93
直接购买
加入购物车
