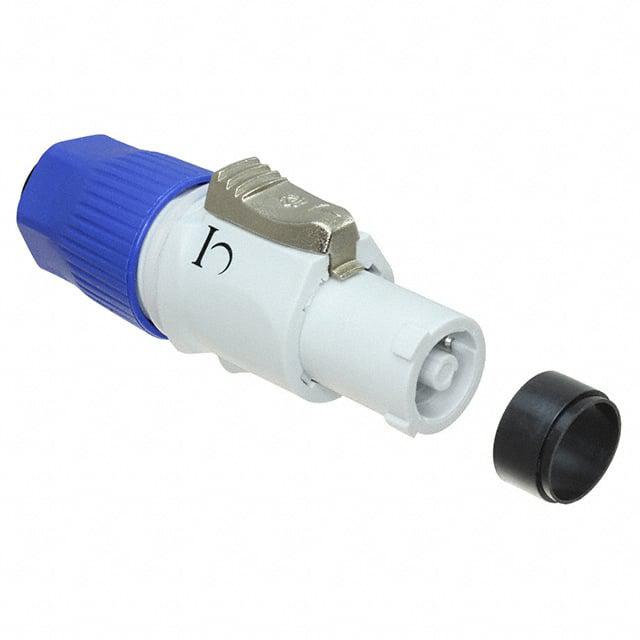

IO-PRC3FB

产品分类: 圆形连接器
产品描述: Latch Lock,Non-Gendered,Plug 3pin(Power) Plastic 20A 灰色,蓝色 导线安装,自由悬挂,通孔安装
供应商型号: ET-3596144
供应商: 海外现货
标准整包数: 1
IO AUDIO TECHNOLOGIES 圆形连接器 IO-PRC3FB

IO-PRC3FB概述

    POWERLATCH™ CABLE CONNECTORS 技术手册

    产品简介


    POWERLATCH™电缆连接器是专为音频、视频和照明(AVL)设备设计的重型锁定式交流电源连接器。它们通常与POWERLATCH™机箱连接器一起使用,以确保安全稳定的电源传输。这些连接器已获得UL认可和批准,并具有坚固耐用的设计,适用于舞台制作、灯光和视频分配系统等高电流应用场景。

    技术参数


    - 寿命:>1000次插拔循环
    - 电缆外径:5.0 - 15.0毫米
    - 电线尺寸:最大12 AWG(2.75mm)
    - 接线方式:螺钉端子
    - 接触电阻:≤3 mΩ
    - 绝缘电阻:>100 MΩ
    - 介电强度:2000V @ 60秒
    - 电流等级:20 A / 250 V AC
    - 材料:
    - 接触件:黄铜
    - 接触镀层:银
    - 壳体:PA(聚酰胺)
    - 壳体表面处理:蓝色或灰色
    - 应力消除插入件:PA6
    - 按钮:锌合金压铸
    - 按钮表面处理:镍
    - 阻燃等级:UL94 V-0
    - 标准合规:IEC 61984
    - 工作温度范围:-40°C ~ +70°C (-40°F ~ +158°F)
    - UL认证:E500108

    产品特点和优势


    - 锁定机制:采用旋转锁定设计,有效防止意外断开,确保高电流应用的安全性。
    - 颜色编码:输入端和输出端通过蓝色(A)和灰色(B)进行区分,避免错误配对。
    - 预接地接触:在导体连接前首先接地,确保电路安全。
    - 耐用性:由聚酰胺制成的塑料连接器具备极高的耐用性和抗疲劳能力,适合严苛的工作环境。
    - 模块化设计:不同市场的应用可以选择不同的电源线,实现高度定制化。

    应用案例和使用建议


    - 舞台制作:用于高功率音响和灯光系统,确保演出过程中的稳定供电。
    - 大型活动:在体育赛事和音乐会中提供可靠的电力连接。
    - 户外活动:如展会、电影拍摄等场合,需确保连接器能在恶劣天气条件下正常工作。
    使用建议:
    - 在安装和拆卸时务必先断电,以免造成电击或短路。
    - 定期检查连接器的状态,如有损坏应及时更换。
    - 使用专用工具紧固螺钉端子,确保良好的电气连接。

    兼容性和支持


    POWERLATCH™电缆连接器可与相应的POWERLATCH™机箱连接器配套使用。制造商提供详尽的技术文档和售后服务,确保用户能够正确安装和使用这些连接器。

    常见问题与解决方案


    - Q:如何判断连接器是否损坏?
    - A:检查连接器的外壳是否有裂纹或变形;观察导体接触部位是否有明显的氧化或烧灼痕迹。如有以上情况,应及时更换连接器。

    - Q:连接器能否在高温环境下使用?
    - A:根据规格,连接器可以在-40°C至+70°C的工作温度范围内正常工作。在极端温度下,建议进行额外的保护措施,如使用绝缘套管或加装风扇冷却装置。

    总结和推荐


    POWERLATCH™电缆连接器凭借其坚固的锁定机制、预接地功能和耐久性,在高电流应用中表现出色。适用于各类需要可靠电力供应的应用场景,如舞台制作、大型活动和户外设施。强烈推荐给寻求高性能、安全可靠电源连接解决方案的专业用户。

IO-PRC3FB参数

参数
端接 -
额定电流 20A
外壳材料 Plastic
针脚数 3pin(Power)
触头镀层 - 配接 -
类型 Latch Lock,Non-Gendered,Plug
颜色 灰色,蓝色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

IO-PRC3FB厂商介绍

IO Audio Technologies是一家致力于音频技术领域的公司,专注于开发和生产高品质的音频设备。公司主营产品包括专业音频接口、音频处理器、数字音频工作站(DAW)控制设备等,广泛应用于音乐制作、广播、电影后期制作、游戏音频设计等多个领域。

IO Audio Technologies的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出具有创新性的音频产品,满足市场和用户的需求。

2. 高品质:公司注重产品质量,采用先进的制造工艺和严格的质量控制体系,确保产品的可靠性和稳定性。

3. 客户服务:公司提供专业的技术支持和售后服务,帮助用户解决使用过程中遇到的问题,提高用户满意度。

4. 定制化解决方案:公司可以根据客户的具体需求,提供定制化的音频解决方案,满足客户的个性化需求。

总之,IO Audio Technologies凭借其技术创新、高品质产品和专业服务,赢得了广泛的市场认可和客户信赖。

IO-PRC3FB数据手册

厂牌 PDF简要描述 下载
IO AUDIO TECHNOLOGIES 圆形连接器 IO AUDIO TECHNOLOGIES IO-PRC3FB IO-PRC3FB数据手册

IO-PRC3FB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.6937 ¥ 141.0621
10+ $ 13.3608 ¥ 112.8985
30+ $ 12.1212 ¥ 102.4238
50+ $ 11.5838 ¥ 97.8835
100+ $ 10.6962 ¥ 90.3825
250+ $ 10.0897 ¥ 85.2579
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 141.06
