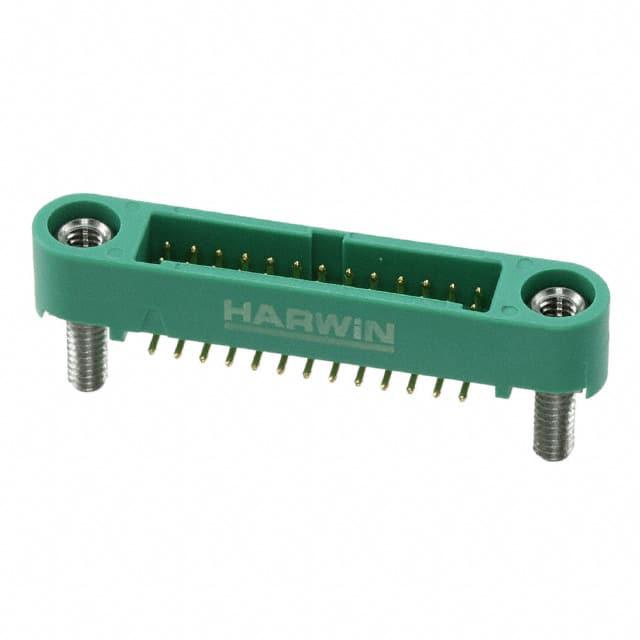

G125-MS12605M2P

产品分类: 圆形连接器
厂牌: HARWIN
产品描述: Header,Threaded 焊盘 26pin Nylon 2A 金 绿色 贴片安装
供应商型号: 952-3677-ND
供应商: Digi-Key
标准整包数: 1
HARWIN 圆形连接器 G125-MS12605M2P

G125-MS12605M2P概述

    # Gecko G125 系列 1.25mm 超小型高可靠性连接器技术手册

    1. 产品简介


    Gecko G125 系列是Harwin公司推出的高性能1.25mm间距高可靠性矩形连接器,专为电缆到电缆、电缆到板及板到板之间的互连设计。该系列分为三个子系列:Gecko-SL(带螺钉锁定)、Gecko-MT(混合技术)和Gecko Latch(原设计)。每个子系列具有独特的锁定机制和安装方式,能够满足不同应用场景的需求。这些连接器广泛应用于工业自动化、航空航天、通信设备、医疗设备及汽车电子等领域。

    2. 技术参数


    2.1 材料特性
    - 信号接触件:铍铜镀镍金
    - 电源接触件:黄铜镀镍金
    - 端子材料:不锈钢螺钉、铜镍锡合金涂层
    - 外壳材料:玻璃纤维填充的热塑性塑料(UL94 V-0)
    - 灌封材料:Stycast 2651MM + 催化剂9
    2.2 电气特性
    | 参数 | 规格值 |

    | 信号接触电流 | 单个2.8A(最大),所有接触点2.0A(最大) |
    | 电源接触电流 | 所有接触点10.0A(最大) |
    | 工作电压 | 海平面450VDC或AC峰值;高空44mbar下250VDC或AC峰值 |
    | 电压耐受值 | 海平面600VDC或AC峰值;高空350VDC或AC峰值 |
    | 接触电阻 | 初始≤20mΩ,老化后≤25mΩ |
    | 绝缘电阻 | 初始≥10GΩ,老化后≥1GΩ |
    2.3 环境特性
    - 湿度测试:93%相对湿度下持续96小时
    - 温度范围:-65°C至+150°C,循环温度测试5次
    - 盐雾试验:连续48小时暴露于盐雾环境中
    - 振动强度:10Hz至2000Hz,1.5mm振幅,198m/s²(20G)
    - 冲击强度:Z轴100G,XY轴50G,持续时间分别为6ms和11ms
    2.4 机械特性
    - 接触耐用次数:信号接触件1000次,锁扣机构100次
    - 插拔力:信号接触件≤2.8N,电源接触件≤7.0N
    - 锁紧扭矩:16至18cmN
    - 接触保持力:≥6.0N
    2.5 导线压接信息
    - 信号接触件
    - 推荐导线类型:BS 3G 210型A,MIL-W-16878/6型ET或NEMA HP3型ET
    - 最大绝缘直径:0.84mm
    - 剥线长度:1.50-1.75mm
    - 推荐压接工具:手柄式压接工具Z125-900,定位器Z125-901,插入/拔出工具Z125-902
    - 电源接触件
    - 推荐导线类型:M22759/11-18 PTFE(MIL-W-22759/11)
    - 最大绝缘直径:1.35mm
    - 剥线长度:1.90-2.30mm
    - 推荐压接工具:手柄式压接工具Z125-903,定位器Z125-904,插入/拔出工具Z125-905

    3. 产品特点和优势


    Gecko G125 系列连接器以其卓越的可靠性和灵活性脱颖而出:
    - 紧凑设计:1.25mm超小间距,适合空间受限的应用场合。
    - 多变配置:提供信号、电源混合接触件选项,并支持多种安装方式。
    - 高抗干扰能力:采用金属屏蔽罩设计,增强EMC防护。
    - 易于维护:支持现场更换的接触件,便于维护和升级。
    - 多样化接口:涵盖电缆到电缆、电缆到板以及板到板的全面解决方案。

    4. 应用案例和使用建议


    应用案例
    - 工业自动化:用于机器人手臂控制单元的信号传输。
    - 通信设备:作为高速数据传输的背板连接器。
    - 医疗设备:确保生命支持系统内部电路的安全连接。
    使用建议
    - 在高振动环境中使用时,建议增加后灌封化合物以提高抗震性能。
    - 定期检查锁扣机构的状态,避免因长期使用导致松动。
    - 遵循推荐的压接工具进行操作,确保最佳的连接质量和可靠性。

    5. 兼容性和支持


    Gecko G125 系列连接器可与Harwin公司的其他产品无缝集成,如金属屏蔽罩、线缆组件等。Harwin公司提供详尽的技术文档和支持服务,包括在线视频教程、工具说明书以及技术支持热线。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触电阻过大 | 检查接触表面是否清洁并重新压接 |
    | 锁扣机构无法正常工作 | 更换锁扣机构或调整锁紧扭矩 |
    | 导线剥线过长导致接触不良 | 调整剥线长度至推荐范围内 |

    7. 总结和推荐


    综上所述,Gecko G125 系列连接器凭借其出色的性能参数、多样化的配置选项以及广泛的应用适应性,成为各行业客户的理想选择。无论是追求高效稳定的工业生产还是注重耐用性的特殊环境应用,这款连接器都能提供可靠的解决方案。因此,我们强烈推荐此产品给需要高性能连接器的客户群体。

G125-MS12605M2P参数

参数
触头镀层 - 配接
类型 Header,Threaded
颜色 绿色
端接 焊盘
额定电流 2A
外壳材料 Nylon
针脚数 26pin
安装方式 贴片安装
零件状态 在售
包装方式 散装

G125-MS12605M2P厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-MS12605M2P数据手册

厂牌 PDF简要描述 下载
HARWIN 圆形连接器 HARWIN G125-MS12605M2P G125-MS12605M2P数据手册

G125-MS12605M2P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.172 ¥ 135.3394
10+ $ 13.7457 ¥ 115.0342
100+ $ 11.6845 ¥ 97.7847
500+ $ 10.4312 ¥ 87.2965
1000+ $ 9.9341 ¥ 83.1358
库存: 86
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 135.33
