首页  >  产品百科  >  G125-MV10605M1P

G125-MV10605M1P

产品分类: 圆形连接器
厂牌: HARWIN
产品描述: Header,Screw Lock 焊盘 6pin Nylon 2A 金 绿色 通孔安装
供应商型号: 2965765
供应商: 海外现货
标准整包数: 1

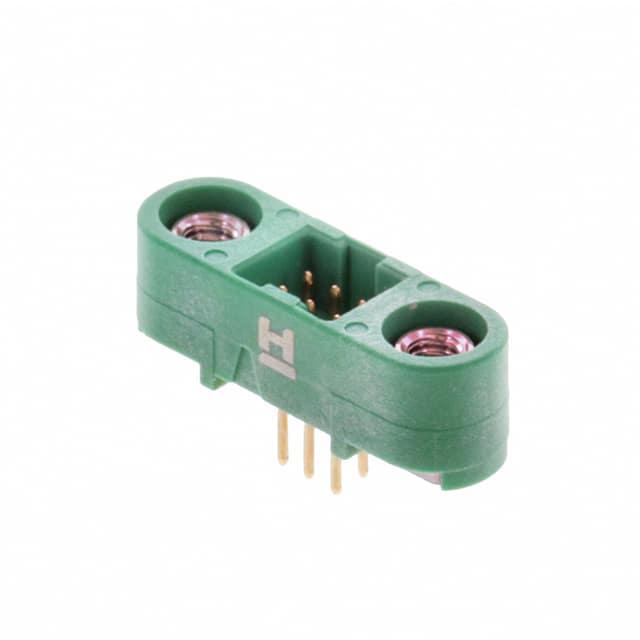

HARWIN 圆形连接器 G125-MV10605M1P

G125-MV10605M1P概述

    # 产品介绍:Gecko G125系列高可靠性电子连接器

    产品简介


    Gecko G125系列是一款1.25毫米间距的高可靠性矩形连接器,型号以G125开头。本系列产品分为三种不同的变体,这三种变体互不兼容:
    - Gecko-SL(螺钉锁紧型):通过带有浮动螺丝的连接器实现安全稳定的连接,适用于需要牢固连接的应用场合。
    - Gecko-MT(混合技术型):结合了信号接触和电源接触的连接器,提供电缆或穿板配置选项,同样具备螺钉锁紧固定功能。
    - Gecko Latch(锁扣型):通过易释放的锁扣设计实现安全连接,支持穿板锁定功能或表面安装焊盘,增强安全性。
    Gecko系列连接器主要用于电缆到电缆、电缆到板卡、板卡到板卡的连接应用。连接器外壳为完全屏蔽且未密封的类型,设计用于多用途应用场景。

    技术参数


    以下是Gecko G125系列连接器的技术参数和电气特性概览:
    材料
    - 电源接触:铍铜,镍金镀层
    - 信号接触(母座):铍铜,镍金镀层
    - 信号接触(公座,PCB):磷青铜,镍金镀层
    - 信号接触(公座,电缆):黄铜,镍金镀层
    - 外壳:30%玻璃填充热塑塑料,UL94 V-0等级
    - 锁扣:铜镍锡合金,镍锡镀层
    - 螺钉锁紧装置:不锈钢
    - 金属后壳:铝合金6061-T6,高磷镍镀层
    - 灌封材料:Stycast 2651MM和催化剂9
    电气特性
    - 电流额定值
    - 信号接触:每对接头单个接触点,环境温度25°C时最大2.8A;所有接触点同时使用时,环境温度25°C时最大2.0A。
    - 灵活电路信号接触:环境温度25°C时最大0.4A。
    - 电源接触:所有接触点同时使用时,环境温度25°C时最大10.0A。
    - 工作电压
    - 海拔高度0米,气压1006毫巴时,DC或AC峰值450V;海拔21,336米,气压44毫巴时,DC或AC峰值250V。
    - 电压耐受测试
    - 海拔高度0米,气压1013毫巴时,DC或AC峰值600V;海拔21,336米,气压44毫巴时,DC或AC峰值350V。
    - 接触电阻
    - 初始值:最大20mΩ;条件处理后:最大25mΩ。
    - 绝缘电阻
    - 初始值:最小10GΩ(500V直流电);条件处理后(不含盐雾处理):最小1GΩ(500V直流电)。
    - 爬电距离
    - 接触到接触的最小爬电距离:0.15mm。
    - 间隙距离
    - 接触到接触的最小间隙距离:0.15mm。
    环境特性
    - 湿度测试:93%相对湿度下持续96小时。
    - 温度范围:-65°C至+150°C,连续30分钟内进行5次循环。
    - 温度寿命:无负载条件下,+150°C±5°C。
    - 盐雾测试:连续暴露48小时。
    - 振动测试:10Hz至2,000Hz,1.5mm振幅,198m/s²(20G),持续2小时。
    - 冲击测试:Z轴方向981m/s²(100G),X和Y轴方向490m/s²(50G)。
    - 碰撞测试:40G,4,000±10次碰撞。
    机械特性
    - 耐用性
    - 接触次数:1,000次操作。
    - 锁扣次数:100次操作。
    - 插入力
    - 信号接触:最大2.8N。
    - 电源接触:最大7.0N。
    - 拔出力
    - 最小0.2N。
    - 接触保留力
    - 所有接触类型:最小6.0N。
    - 螺钉锁紧装置:最小20.0N。
    - 锁扣装置:最小4.0N。
    - 螺钉锁紧扭矩
    - 16至18cmN。
    - 接触滑移
    - 信号接触:最小0.1mm。
    - 电源接触:最小0.63mm。

    产品特点和优势


    Gecko G125系列连接器以其高性能和高可靠性著称,尤其适用于恶劣环境下的应用场景。关键特点包括:
    - 多种接触方式:信号接触和电源接触可以灵活配置,满足不同需求。
    - 多样化安装选项:提供螺钉锁紧、锁扣以及板载安装等多种安装方式。
    - 坚固耐用:高纯度金镀层延长使用寿命,各种极端环境下仍能保持良好性能。
    - 安全可靠:金属后壳提供额外的机械保护、RF和EMC防护。
    - 广泛的应用范围:适用于广泛的信号和功率应用,如通信、工业控制等领域。

    应用案例和使用建议


    Gecko G125系列连接器在以下领域得到广泛应用:
    - 通信设备:如路由器、交换机等网络设备。
    - 工业自动化:机器人手臂、PLC控制系统。
    - 汽车电子:车灯系统、传感器接口。
    - 航空航天:飞行控制系统、雷达系统。
    使用建议:
    - 环境适应性:确保在选择和安装时考虑到实际应用场景的环境条件,如高温、高湿、振动等。
    - 维护保养:定期检查连接器的状态,特别是锁扣和螺钉锁紧部分,确保其功能正常。
    - 兼容性:考虑与其他系统的兼容性,特别是与金属后壳的配合使用,确保整体防护效果。

    兼容性和支持


    Gecko G125系列连接器与多种标准电子元器件和设备兼容,包括特定尺寸的电缆和电路板。制造商提供了详细的工具和安装指南,帮助用户正确安装和使用连接器。此外,技术支持团队可随时解答用户在使用过程中遇到的问题。

    常见问题与解决方案


    常见问题
    1. 接触不良
    - 解决方案:检查接触部位是否有污染或损坏,确保接触面干净并正确装配。
    2. 温度影响
    - 解决方案:在极端温度条件下使用时,确认连接器的工作范围和预期寿命,避免过热或低温导致失效。
    3. 振动问题
    - 解决方案:对于高频振动环境,建议在连接器处添加额外的支撑或背注胶水以增加稳定性。

    总结和推荐


    Gecko G125系列连接器以其卓越的性能、高可靠性以及广泛的适用性,在多个行业中展现出巨大的潜力。无论是面对严苛的环境还是复杂的多用途应用,都能表现出色。因此,我们强烈推荐在需要高可靠性连接器的项目中选用此款产品。

G125-MV10605M1P参数

参数
额定电流 2A
外壳材料 Nylon
针脚数 6pin
触头镀层 - 配接
类型 Header,Screw Lock
颜色 绿色
端接 焊盘
安装方式 通孔安装
应用等级 工业级
零件状态 在售

G125-MV10605M1P厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-MV10605M1P数据手册

厂牌 PDF简要描述 下载
HARWIN 圆形连接器 HARWIN G125-MV10605M1P G125-MV10605M1P数据手册

G125-MV10605M1P封装设计

查看详情并下载
Symbol
Footprint
3D Model
