G125-MV12605M2P

产品分类: 圆形连接器
厂牌: HARWIN
产品描述: Header,Threaded 焊盘 26pin Nylon 2A 金 绿色 通孔安装
供应商型号: 952-3673-ND
供应商: Digi-Key
标准整包数: 1

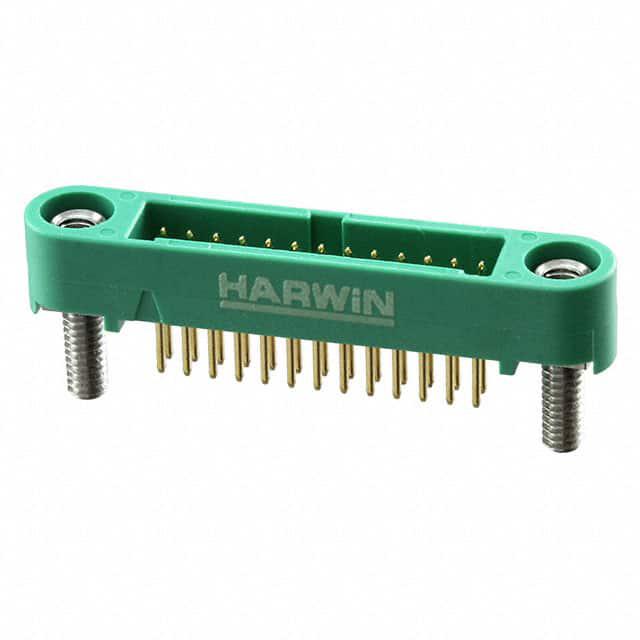

HARWIN 圆形连接器 G125-MV12605M2P

G125-MV12605M2P概述

    Gecko G125系列1.25mm间距高可靠性连接器技术手册

    1. 产品简介


    Gecko G125系列连接器是一款1.25毫米间距的高可靠性矩形连接器,属于G125系列的一部分。它提供三种不同的变体:Gecko-SL、Gecko-MT和Gecko Latch(原始设计)。这些变体不互相兼容,每个变体都有其独特的功能和适用场景。Gecko-SL带有浮动螺丝,适合板对板和电缆对电缆的可靠连接。Gecko-MT结合了信号和电源接触,适用于电缆或穿孔板配置。Gecko Latch则通过易释放的锁扣提供稳定的连接。该系列连接器主要用于电缆对电缆、电缆对板和板对板的应用。

    2. 技术参数


    - 材料:铍铜,镍镀金;磷青铜,镍镀金;黄铜,镍镀金;30%玻璃填充热塑塑料;铜镍锡合金,镍镀锡;不锈钢;铝合金6061-T6,高磷镍镀层;Stycast 2651MM及其催化剂。

    - 电气特性:
    - 电流承载能力:
    - 信号接触:单个接触,最大2.8A;所有接触,最大2.0A。
    - 柔性电路信号接触:单个接触,最大0.4A。
    - 电源接触:所有接触,最大10.0A。

    - 电压特性:
    - 海平面处的额定工作电压为450V DC或AC峰值;海拔21,336米时为250V DC或AC峰值。
    - 海平面处的电压耐受度为600V DC或AC峰值;海拔21,336米时为350V DC或AC峰值。

    - 接触电阻:初始最大值为20mΩ;经条件处理后最大值为25mΩ。

    - 绝缘电阻:初始最小值为10GΩ;经条件处理后最小值为1GΩ。

    - 爬电距离:0.15mm。

    - 空气间隙:0.15mm。
    - 环境特性:
    - 湿度:93%相对湿度下96小时。
    - 温度范围:在-65°C至+150°C范围内连续5次循环。
    - 盐雾测试:48小时持续暴露。
    - 振动:频率从10Hz到2,000Hz,1.5mm振幅,198m/s²(20G)持续2小时。
    - 冲击:Z轴981m/s²(100G)持续6ms,X和Y轴490m/s²(50G)持续11ms。
    - 碰撞:40G,4,000±10次撞击。
    - 机械特性:
    - 接触的耐用性:1,000次操作。
    - 锁扣耐用性:100次操作。
    - 插入力:信号接触最大2.8N,电源接触最大7.0N。
    - 拔出力:信号接触最小0.2N。
    - 接触在插座内的保持力:最小6.0N。
    - 螺丝锁定在插座内的保持力:最小20.0N。
    - 锁扣在插座内的保持力:最小4.0N。
    - 螺丝锁定扭矩:16至18cmN。

    3. 产品特点和优势


    Gecko G125系列连接器具有多种独特的功能和优势:
    - 高可靠性:设计用于恶劣环境下的长期稳定运行。
    - 多种接触配置:提供信号和电源接触,满足不同应用需求。
    - 强大的机械特性:具备良好的耐用性和振动耐受性。
    - 丰富的连接方式:提供电缆和板端子两种安装选项。

    4. 应用案例和使用建议


    Gecko G125系列连接器广泛应用于通信、工业自动化、航空航天等领域。例如,在无人机和卫星系统中,它们能够承受极端温度和高振动环境,确保可靠的信号传输。建议在选择连接器时考虑实际的工作环境和需求,合理选择接触类型和配置。

    5. 兼容性和支持


    该系列连接器与其他哈威肯公司(Harwin)的产品兼容,并且提供详细的工具使用指南和技术支持文档。用户可以通过访问公司网站获取更多详细信息和视频教程。

    6. 常见问题与解决方案


    - 问题:插入力过大怎么办?
    - 解决方案:使用正确的压接工具,并按照规定的压接高度进行操作。

    - 问题:接触电阻过高怎么办?
    - 解决方案:检查接触表面是否清洁,必要时重新压接。

    7. 总结和推荐


    Gecko G125系列连接器凭借其出色的电气特性和机械特性,成为许多高可靠性应用的理想选择。特别是在需要长期稳定运行和应对恶劣环境的应用中,这款连接器表现出色。强烈推荐使用该产品,特别是对于需要高可靠性连接的应用场景。

    通过这份技术手册,您可以全面了解Gecko G125系列连接器的特点和性能,从而在选择合适的电子元器件时做出明智的决策。

G125-MV12605M2P参数

参数
端接 焊盘
额定电流 2A
外壳材料 Nylon
针脚数 26pin
触头镀层 - 配接
类型 Header,Threaded
颜色 绿色
安装方式 通孔安装
零件状态 在售
包装方式 散装

G125-MV12605M2P厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-MV12605M2P数据手册

厂牌 PDF简要描述 下载
HARWIN 圆形连接器 HARWIN G125-MV12605M2P G125-MV12605M2P数据手册

G125-MV12605M2P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 14.8512 ¥ 124.286
10+ $ 12.6235 ¥ 105.6431
100+ $ 10.7298 ¥ 89.7949
500+ $ 9.5789 ¥ 80.1631
1000+ $ 9.1223 ¥ 76.3421
库存: 178
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 124.28
