G125-MV11205M1P

产品分类: 圆形连接器
厂牌: HARWIN
产品描述: Header,Screw Lock 焊盘 12pin Nylon 2A 金 绿色 通孔安装
供应商型号: U-G125-MV11205M1P
供应商: 云汉优选
标准整包数: 1

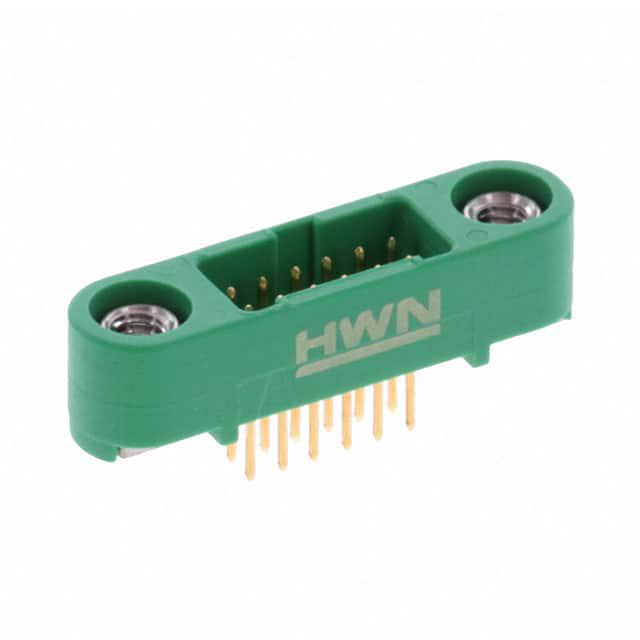

HARWIN 圆形连接器 G125-MV11205M1P

G125-MV11205M1P概述

    Gecko G125 系列 1.25mm 密度高可靠性连接器

    1. 产品简介


    Gecko G125 系列连接器是1.25mm间距的高可靠性矩形连接器,产品编号以 G125 开头。此系列包含三种不同型号:Gecko-SL、Gecko-MT 和原始设计Gecko Latch,且这些型号之间不可互换。Gecko-SL 型号通过螺丝锁定提供可靠的电缆间连接;Gecko-MT 型号同时配备了信号和电源接触点,并提供线缆或通过板配置;而Gecko Latch型可选配易于释放的锁闩来确保安全连接。这些连接器适用于电缆到电缆、电缆到板和板到板的连接应用,广泛应用于电子设备及系统中。

    2. 技术参数


    Gecko G125 系列的技术规格如下:
    - 电流额定值(EIA-364-70A: 1998)
    - 信号接触点:每根针最多为 2.8A,所有针一起为 2.0A。
    - 柔性电路信号接触点:每根针为 0.4A。
    - 功率接触点:每根针为 10.0A。
    - 其他电气特性
    - 工作电压:海平面1006mbar时为 450V 直流或交流峰值;在海拔70,000英尺时为 250V 直流或交流峰值。
    - 电压耐受力:在海平面1013mbar时为 600V 直流或交流峰值;在海拔70,000英尺时为 350V 直流或交流峰值。
    - 环境特性
    - 温度范围:在-65°C至+150°C温度范围内进行30分钟的温度循环试验,共进行5个循环。

    3. 产品特点和优势


    Gecko G125 系列的优势在于其1.25mm的间距设计、高可靠性以及多种安装方式(如螺丝锁定、板上安装等)。该系列连接器通过了多项环境和机械特性测试,能够在极端条件下保持良好的工作状态,适用于需要长期稳定工作的关键任务应用场合。

    4. 应用案例和使用建议


    Gecko G125 系列适用于各种工业自动化、通讯设备、医疗设备等领域。在实际应用中,可以考虑采用适当的防水和防尘措施,以延长使用寿命。此外,由于其多样的接触配置,建议根据具体应用场景选择合适的接触类型。

    5. 兼容性和支持


    该系列产品具有良好的兼容性,可用于不同类型的电缆和电路板连接。制造商提供了详细的工具使用说明和视频教程,以帮助用户更好地掌握连接器的安装和维护技巧。这些资源可以在Harwin官网找到。

    6. 常见问题与解决方案


    常见的问题包括接触不良、插拔困难等,这些问题通常可以通过正确的安装方法和定期检查来解决。例如,确保接触针没有损坏或弯曲,使用专用工具进行插拔操作。

    7. 总结和推荐


    Gecko G125 系列连接器以其卓越的可靠性和广泛的适用性,成为了许多关键任务应用的理想选择。它的多用途设计和坚固的构造使其成为在恶劣环境下工作的不二之选。强烈推荐在需要高可靠性连接的项目中使用该产品。

G125-MV11205M1P参数

参数
外壳材料 Nylon
针脚数 12pin
触头镀层 - 配接
类型 Header,Screw Lock
颜色 绿色
端接 焊盘
额定电流 2A
安装方式 通孔安装
应用等级 工业级
零件状态 在售

G125-MV11205M1P厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-MV11205M1P数据手册

厂牌 PDF简要描述 下载
HARWIN 圆形连接器 HARWIN G125-MV11205M1P G125-MV11205M1P数据手册

G125-MV11205M1P封装设计

查看详情并下载
Symbol
Footprint
3D Model
