G125-FV10805F1-1AB1ABP

产品分类: 圆形连接器
厂牌: HARWIN
产品描述: Receptacle,Screw Lock 焊盘 10pin 2A,10A 金 绿色 通孔安装
供应商型号: G125-FV10805F1-1AB1ABP
供应商: 海外现货
标准整包数: 1

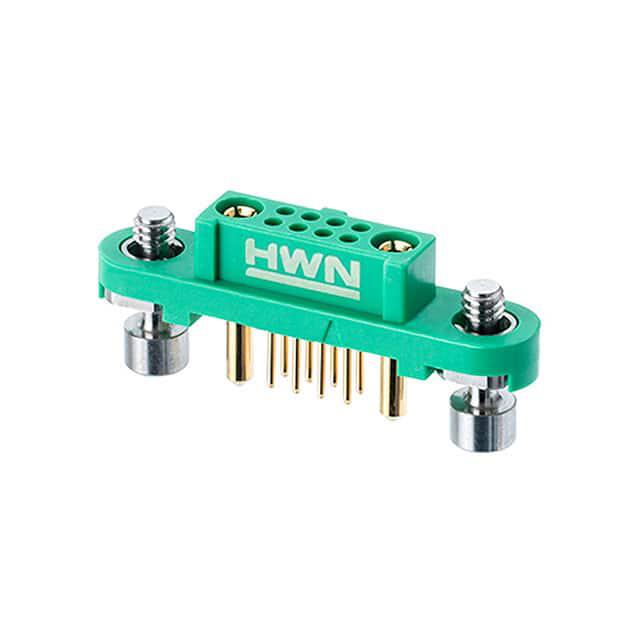

HARWIN 圆形连接器 G125-FV10805F1-1AB1ABP

G125-FV10805F1-1AB1ABP概述


    产品简介


    本技术手册详细介绍的是Harwin集团生产的G125-FVX0805F1-1AB1ABP型垂直PC尾端连接器。该连接器属于G125 MT系列的女性连接器,主要用于电子设备的内部连接。其主要功能是提供稳定可靠的电气连接,适用于各种需要高可靠性的电子产品,如通讯设备、工业自动化系统和消费电子产品。

    技术参数


    - 尺寸规格:全长(L):16.55mm(可扩展至21.5mm),引脚长度(A):3.60mm(典型值为3.00mm)
    - 螺纹规格:M2x0.4
    - 固定方式:六角形压接(标准直径1.5mm,自由端长度2.35mm)
    - 电气参数:最大电流承载能力1.25A
    - 安装方式:垂直安装
    - 焊接类型:PC尾端连接
    - 公差:角度±5°,所有其他尺寸公差为±0.01mm
    - 包装:每个包装带含有10个连接器,适用于手动安装和自动装配机

    产品特点和优势


    1. 高可靠性:采用坚固的设计和高精度制造工艺,确保长期稳定的工作。
    2. 易于安装:六角形压接设计简化了安装过程,提高了生产效率。
    3. 多功能应用:广泛应用于通信设备、工业自动化、汽车电子等领域。
    4. 抗干扰能力强:设计有良好的电磁屏蔽特性,能够有效防止外部电磁干扰。

    应用案例和使用建议


    应用案例
    G125-FVX0805F1-1AB1ABP连接器常用于组装无线路由器和交换机中的内部电路板连接。该连接器能够在狭小的空间内提供可靠的电连接,同时具备良好的抗振动和抗冲击能力。
    使用建议
    1. 正确安装:确保连接器在焊接前稳固安装在PCB上,避免安装时导致的损坏。
    2. 合理布局:建议将连接器布局在电路板上的关键位置,以减少信号传输路径中的阻抗变化。
    3. 定期检查:定期对连接器进行外观检查和功能测试,确保长期稳定的电气连接性能。

    兼容性和支持


    该连接器具有良好的兼容性,适用于多种PCB设计和自动装配机。Harwin集团提供了全面的技术支持和服务,包括产品的快速响应和技术咨询,确保客户能够顺利使用并享受高质量的服务。

    常见问题与解决方案


    1. 问题:连接器出现接触不良现象
    - 解决方法:检查焊接质量,确保焊点没有虚焊或短路现象。
    2. 问题:连接器表面氧化
    - 解决方法:使用合适的清洁剂对连接器进行清洗,并重新镀锡处理。
    3. 问题:连接器难以拔出
    - 解决方法:检查是否有过度的热应力造成插针变形,必要时可以考虑更换新的连接器。

    总结和推荐


    总体而言,G125-FVX0805F1-1AB1ABP型垂直PC尾端连接器是一款高效、可靠且易于安装的产品。其坚固耐用的设计和广泛的适用范围使其成为众多电子设备的理想选择。鉴于其出色的性能和良好的技术支持,我们强烈推荐该产品用于需要高度可靠电气连接的应用场景。

G125-FV10805F1-1AB1ABP参数

参数
类型 Receptacle,Screw Lock
颜色 绿色
端接 焊盘
额定电流 2A,10A
外壳材料 -
针脚数 10pin
触头镀层 - 配接
安装方式 通孔安装
应用等级 工业级
零件状态 在售

G125-FV10805F1-1AB1ABP厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-FV10805F1-1AB1ABP数据手册

厂牌 PDF简要描述 下载
HARWIN 圆形连接器 HARWIN G125-FV10805F1-1AB1ABP G125-FV10805F1-1AB1ABP数据手册

G125-FV10805F1-1AB1ABP封装设计

查看详情并下载
Symbol
Footprint
3D Model
