G125-MS15005M1P

产品分类: 圆形连接器
厂牌: HARWIN
产品描述: Header,Screw Lock 焊盘 50pin Nylon 2A 金 绿色 贴片安装
供应商型号: 952-4083-ND
供应商: Digi-Key
标准整包数: 1

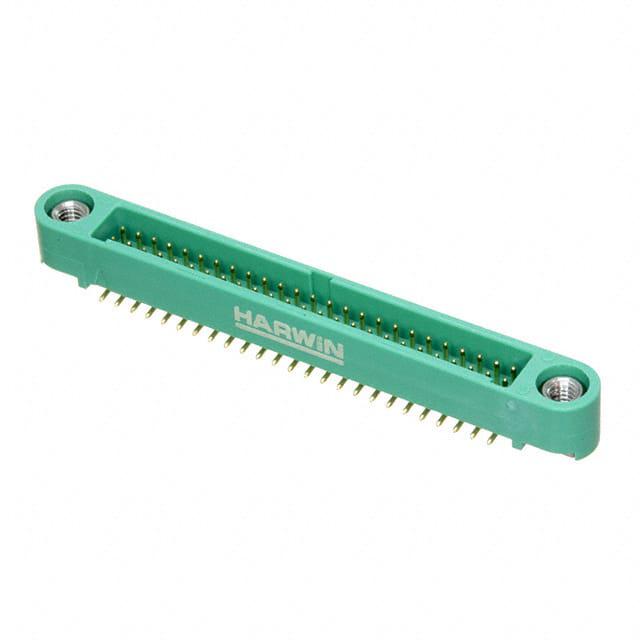

HARWIN 圆形连接器 G125-MS15005M1P

G125-MS15005M1P概述

    Gecko G125系列1.25毫米间距高可靠性连接器技术手册

    1. 产品简介


    Gecko G125系列是一款1.25毫米间距的高可靠性矩形连接器,具有多种变体,包括Gecko-SL(带螺钉锁紧)、Gecko-MT(混合技术)和Gecko Latch(原始设计)。这些连接器提供不同配置的信号和电源触点,适用于电缆到电缆、电缆到板以及板到板的互连应用。其独特的锁定机制确保了安全可靠的连接,广泛应用于需要高可靠性的电子设备中。

    2. 技术参数


    2.1 材料
    - 功率接触:铍铜,镍上镀金
    - 女信号接触:铍铜,镍上镀金
    - 男PCB信号接触:磷青铜,镍上镀金
    - 男电缆信号接触:黄铜,镍上镀金
    - 外壳:30%玻璃填充热塑性塑料,UL94 V-0阻燃等级
    - 锁扣:铜镍锡合金,镍上镀锡
    - 螺钉锁紧固定件:不锈钢
    - 金属背壳:铝6061-T6,高磷镍镀层
    - 灌封化合物:Stycast 2651MM加催化剂9
    2.2 电气特性
    - 电流额定值
    - 信号接触:每连接器每接触点最大2.8A(单个加载),每接触点最大2.0A(所有加载)
    - 信号接触(柔性电路):每连接器每接触点最大0.4A
    - 功率接触:每接触点最大10.0A(所有加载)
    - 其他电气特性
    - 工作电压:海平面1006毫巴时为450V DC或AC峰值,海拔21,336米时为250V DC或AC峰值
    - 电压耐受:海平面1013毫巴时为600V DC或AC峰值,海拔21,336米时为350V DC或AC峰值
    - 接触电阻:初始最大20mΩ,经调节后最大25mΩ
    - 绝缘电阻:初始最小10GΩ(500V DC),经调节后最小1GΩ(500V DC)
    - 爬电距离(接触至接触):最小0.15mm
    - 清晰距离(接触至接触):最小0.15mm
    2.3 环境特性
    - 湿度:93%RH下96小时
    - 温度范围:-65°C至+150°C下循环30分钟,共5个周期
    - 温度寿命:+150°C±5°C无负载
    - 盐雾测试:连续暴露48小时
    - 振动:10Hz至2,000Hz,1.5mm振幅,198m/s²(20G),持续2小时
    - 冲击:Z轴981m/s²(100G)持续6ms,X、Y轴490m/s²(50G)持续11ms
    - 冲撞:40G,±10次
    - 加速度:50G
    2.4 机械特性
    - 使用寿命(接触):1,000次操作
    - 使用寿命(锁扣):100次操作
    - 插入力(每接触点,使用配合接触):信号最大2.8N,功率最大7.0N
    - 拔出力(每接触点,使用配合接触):最小0.2N
    - 接触保持力(所有接触类型):最小6.0N
    - 螺钉锁紧保持力:最小20.0N
    - 锁扣保持力:最小4.0N
    - 螺钉锁紧扭矩:16至18cmN
    - 接触擦拭:信号最小0.1mm,功率最小0.63mm
    2.5 线端接信息
    - 信号接触
    - 线缆类型:推荐BS 3G 210型A,MIL-W-16878/6型ET或NEMA HP3型ET
    - 最大绝缘直径:0.84mm
    - 绝缘剥离长度:1.50-1.75mm
    - 推荐工具:手压钳Z125-900,定位器Z125-901,插入/拔出工具Z125-902
    - 推荐灌封化合物:Stycast 2651MM加催化剂9

    3. 产品特点和优势


    Gecko G125系列连接器具备多个独特优势,包括:
    - 高可靠性:经过严格的环境测试,确保在恶劣条件下的稳定表现。
    - 多用途应用:可应用于电缆到电缆、电缆到板以及板到板的互连。
    - 多样化的连接方式:提供螺钉锁紧、混合技术和原始设计的锁定机制,满足不同应用场景需求。
    - 兼容性强:金属背壳与Gecko-SL和Gecko-MT系列兼容,提供机械、RF和EMC保护。

    4. 应用案例和使用建议


    Gecko G125系列连接器广泛应用于工业自动化、通信设备、航空航天、汽车电子等领域。例如,在工业自动化中,可用于机器间的信号传输;在通信设备中,可用于数据线的互连。对于实际使用建议,建议用户严格按照安装说明进行操作,使用合适的工具进行线缆连接,并确保正确使用灌封化合物以提高产品的抗振动性能。

    5. 兼容性和支持


    Gecko G125系列连接器与其他Gecko-SL和Gecko-MT系列的产品兼容。厂商提供了详细的安装和操作指南,包括视频教程和技术支持,确保用户能够顺利安装和使用产品。

    6. 常见问题与解决方案


    - Q:如何判断是否正确安装了连接器?
    - A: 检查连接器是否完全插入,并通过观察锁扣是否完全闭合来确认。
    - Q:如何进行正确的线缆压接?
    - A: 使用推荐的工具进行压接,如Z125-900手压钳,并按照制造商提供的指导书进行操作。
    - Q:如何处理接触电阻偏高的问题?
    - A: 检查连接器是否完全插入并锁紧,确保接触良好。必要时重新进行压接操作。

    7. 总结和推荐


    综上所述,Gecko G125系列连接器以其高可靠性、多用途应用和多样化的连接方式,成为许多应用场景的理想选择。其广泛的兼容性及详尽的技术支持,使得安装和使用变得简便。强烈推荐此产品用于需要高可靠性的各种电子设备中。

G125-MS15005M1P参数

参数
端接 焊盘
额定电流 2A
外壳材料 Nylon
针脚数 50pin
触头镀层 - 配接
类型 Header,Screw Lock
颜色 绿色
安装方式 贴片安装
零件状态 在售

G125-MS15005M1P厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-MS15005M1P数据手册

厂牌 PDF简要描述 下载
HARWIN 圆形连接器 HARWIN G125-MS15005M1P G125-MS15005M1P数据手册
