G125-MH21005L2P

产品分类: 圆形连接器
厂牌: HARWIN
产品描述: Header,Latch Lock 焊盘 10pin Polyamide (PA) 2A 金 通孔安装
供应商型号: 855-G125-MH21005L2P
供应商: Mouser
标准整包数: 1

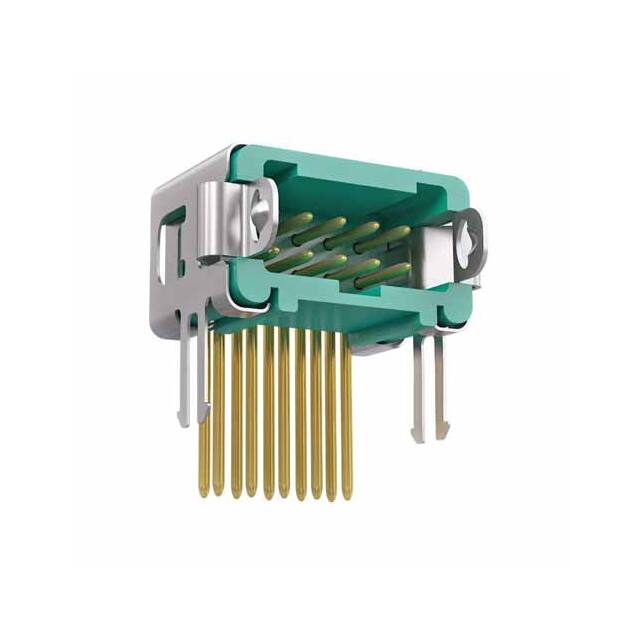

HARWIN 圆形连接器 G125-MH21005L2P

G125-MH21005L2P概述

    Gecko G125 系列 1.25mm 高可靠性连接器技术手册

    1. 产品简介


    Gecko 连接器是一款采用 1.25mm 节距设计的高可靠性矩形连接器,其型号以 G125 开头。根据不同的应用需求,Gecko 连接器分为三种不同的变体:Gecko-SL、Gecko-MT 和原始设计的 Gecko Latch。这些变体彼此不兼容,确保了不同应用场景下的特定需求。Gecko-SL 型连接器配备浮动螺丝,确保稳定可靠的连接;Gecko-MT 型连接器则提供信号和电源接触点,适用于电缆或板载配置;而 Gecko Latch 型连接器提供了易于释放的锁定插销,增强了电缆到电缆和电缆到板的连接稳定性。

    2. 技术参数


    - 材料:
    - 电源接触:铍铜,镀镍金
    - 女信号接触:铍铜,镀镍金
    - 男板载信号接触:磷青铜,镀镍金
    - 男电缆信号接触:黄铜,镀镍金
    - 连接器外壳:30% 玻璃填充热塑塑料,UL94 V-0
    - 锁扣:铜镍锡合金,镀镍锡
    - 螺丝固定装置:不锈钢
    - 金属屏蔽壳:铝6061-T6,高磷镍镀层
    - 密封化合物:Stycast 2651MM 和催化剂 9
    - 电气特性:
    - 电流负载(每接触点最大):
    - 信号接触:单个接触点 2.8A,所有接触点 2.0A
    - 柔性电路信号接触:单个接触点 0.4A
    - 电源接触:每个接触点 10.0A
    - 工作电压:
    - 海拔1006米:450V直流或峰值交流
    - 海拔21,336米:250V直流或峰值交流
    - 绝缘电阻:初始 10GΩ(500V直流),处理后 >1GΩ(500V直流)
    - 环境特性:
    - 湿度:93%相对湿度下 96小时
    - 温度范围:-65°C至+150°C,耐久性测试周期 5次
    - 盐雾暴露:连续 48小时
    - 振动强度:频率10Hz至2000Hz,1.5mm位移,加速度 198m/s²
    - 冲击强度:在Z轴方向 981m/s²,在X和Y轴方向 490m/s²
    - 加速强度:50G
    - 机械特性:
    - 接触耐久性:1000次操作
    - 锁扣耐久性:100次操作
    - 插入力:信号接触 2.8N,电源接触 7.0N
    - 拔出力:信号接触 0.2N
    - 接触保持力:信号和电源接触 6.0N,锁扣 20.0N,锁扣扭力 16至18cmN
    - 接触擦拭距离:信号接触 0.1mm,电源接触 0.63mm

    3. 产品特点和优势


    - 高性能:采用硬酸金电镀技术,具有出色的电气性能和长寿命。
    - 可靠性高:经过严格的环境测试,能够在恶劣条件下保持稳定的连接。
    - 多种变体:满足不同应用需求,包括电缆到电缆、电缆到板和板到板连接。
    - 安全可靠:通过多种机械和电气特性保证长期使用中的安全性。

    4. 应用案例和使用建议


    - 应用案例:
    - 工业自动化:传感器和执行器之间的数据传输。
    - 医疗设备:监测仪器间的信号传输。
    - 通信设备:路由器和交换机之间的高速数据传输。

    - 使用建议:
    - 根据应用场景选择合适的连接器类型。
    - 使用推荐的手动压接工具进行线缆连接,确保连接稳固。
    - 为提高抗振动性能,可考虑进行后注塑处理。

    5. 兼容性和支持


    - 兼容性:Gecko-SL 和 Latch 范围内的连接器可以配合金属屏蔽壳使用,以提供机械、RF 和 EMC 保护。
    - 支持和服务:Harwin 提供详细的工具指导手册(如IS-37和IS-38)和视频教程,帮助用户正确安装和维护。

    6. 常见问题与解决方案


    - 问题1:插入力过大。
    - 解决办法:确保使用正确的手动压接工具进行连接。
    - 问题2:接触不良。
    - 解决办法:检查接触点是否有污染或损坏,并进行清洁或更换。
    - 问题3:密封性能不佳。
    - 解决办法:进行适当的后注塑处理,以提高密封性能。

    7. 总结和推荐


    Gecko G125 系列连接器以其高性能、高可靠性和多变的应用特性,在工业、医疗和通信等多个领域有着广泛的应用前景。尽管在初期使用过程中可能需要熟悉和掌握一定的安装技巧,但整体来说,该系列连接器是值得信赖的选择。如果你需要一款稳定且性能优异的连接器,Gecko G125 系列将是不错的选择。

G125-MH21005L2P参数

参数
额定电流 2A
外壳材料 Polyamide (PA)
针脚数 10pin
触头镀层 - 配接
类型 Header,Latch Lock
颜色 -
端接 焊盘
安装方式 通孔安装
零件状态 在售

G125-MH21005L2P厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-MH21005L2P数据手册

厂牌 PDF简要描述 下载
HARWIN 圆形连接器 HARWIN G125-MH21005L2P G125-MH21005L2P数据手册

G125-MH21005L2P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.1665 ¥ 94.3569
10+ $ 8.789 ¥ 74.2671
30+ $ 8.5428 ¥ 72.1867
100+ $ 7.0092 ¥ 59.2277
250+ $ 6.6885 ¥ 56.5178
500+ $ 6.237 ¥ 52.7027
1000+ $ 6.0165 ¥ 50.8394
库存: 923
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 94.35
