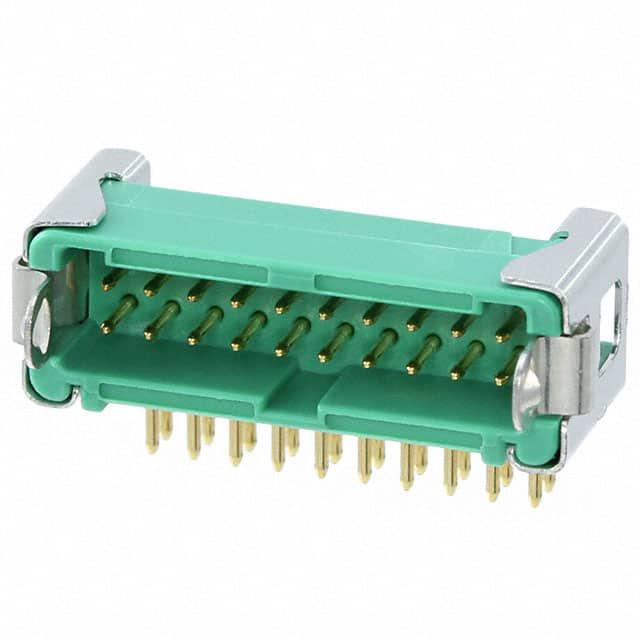

G125-MH12005L3P

产品分类: 圆形连接器
厂牌: HARWIN
产品描述: Header,Latch Lock 焊盘 20pin Nylon 2A 金 绿色 通孔安装
供应商型号: 3756114
供应商: element14
标准整包数: 10
HARWIN 圆形连接器 G125-MH12005L3P

G125-MH12005L3P概述

    电子元器件产品技术手册:Gecko G125系列1.25mm间距高可靠性连接器

    1. 产品简介


    Gecko G125系列是一款设计用于电缆与板间、电缆与电缆间及板与板间连接的矩形高可靠性连接器。其特点在于采用了1.25mm间距的设计,确保了在紧凑空间内仍具备稳定的连接能力。该系列产品分为三个不同的型号:Gecko-SL(螺母锁定型)、Gecko-MT(混合技术型)和Gecko Latch(锁扣型),每个型号都具有独特的锁定机制,以适应不同的安装需求。

    2. 技术参数


    - 电流等级
    - 信号接触点:每针最大电流为2.8A(单个接触点供电时),所有接触点供电时为2.0A(25°C)。
    - 柔性电路信号接触点:每针最大电流为0.4A(25°C)。
    - 功率接触点:每针最大电流为10.0A(25°C)。
    - 电压等级
    - 在标准大气压(1,006mbar)下:直流或交流峰值电压可达450V。
    - 在高海拔环境下(44mbar):直流或交流峰值电压可达250V。
    - 接触电阻
    - 初始值:≤20mΩ。
    - 经过条件测试后:≤25mΩ。
    - 绝缘电阻
    - 初始值:≥10GΩ(500V直流)。
    - 经过条件测试后(除盐雾测试外):≥1GΩ(500V直流)。
    - 环境参数
    - 温度范围:-65°C至+150°C。
    - 湿度测试:96小时,93%相对湿度。
    - 盐雾测试:48小时连续暴露。
    - 振动测试:10Hz至2,000Hz,加速度为1.5mm,198m/s²(20G)。

    3. 产品特点和优势


    - 耐用性:高达1,000次的操作寿命,锁扣可操作100次。
    - 安全性:采用不锈钢螺丝固定,抗振动和冲击能力强,最高可承受100G的冲击。
    - 兼容性:提供多种接触配置,包括信号和功率接触点,适用于各种应用需求。
    - 易于安装:设计简单,便于现场安装和更换。

    4. 应用案例和使用建议


    - 应用案例:Gecko G125系列广泛应用于工业自动化、航空航天、医疗器械等领域,特别是在需要高可靠性和高密度连接的应用中表现尤为出色。
    - 使用建议:为了确保最佳性能,在进行电缆连接时应遵循制造商的建议,正确使用专用工具如手压钳具Z125-900进行压接,并确保电缆的绝缘层长度适中,一般在1.50-1.75mm之间。

    5. 兼容性和支持


    - 兼容性:Gecko G125系列的连接器与同类产品具有良好的兼容性,但不同型号间不可互换使用。例如,Gecko-SL和Gecko-MT系列的螺母锁定结构完全相同,可以相互替换。
    - 支持服务:制造商提供详细的工具使用指南(IS-37、IS-38、IS-44、IS-47)和视频教程(harwin.com/harwintv),帮助用户掌握正确的连接方法。

    6. 常见问题与解决方案


    - Q1:连接器的接触电阻为何超标?
    - A1:检查压接工具设置是否正确,确保压接高度在规定范围内(0.95-1.10mm)。此外,也要确认导线的直径和压接面积符合要求。
    - Q2:连接器在高温环境下出现故障。
    - A2:检查安装环境的温度是否超过产品的额定温度范围(-65°C至+150°C)。如果超过,请考虑增加散热措施或选择其他更适合高温环境的产品。


    7. 总结和推荐


    Gecko G125系列连接器凭借其优异的机械性能和电气特性,在高可靠性应用领域具有显著优势。对于需要高密度连接和良好抗震性能的应用,强烈推荐选用此系列产品。同时,完备的技术文档和支持服务也确保了用户的使用体验。

G125-MH12005L3P参数

参数
额定电流 2A
外壳材料 Nylon
针脚数 20pin
触头镀层 - 配接
类型 Header,Latch Lock
颜色 绿色
端接 焊盘
安装方式 通孔安装
零件状态 在售
