G125-MH11005L1R

产品分类: 圆形连接器
厂牌: HARWIN
产品描述: Header,Latch Holder 焊盘 10pin Polyamide 4T 2A 金 通孔安装 10.55mm(长度)*8mm(高度)
供应商型号: AV-A-HRWG125MH11005L1R
供应商: Avnet
标准整包数: 250

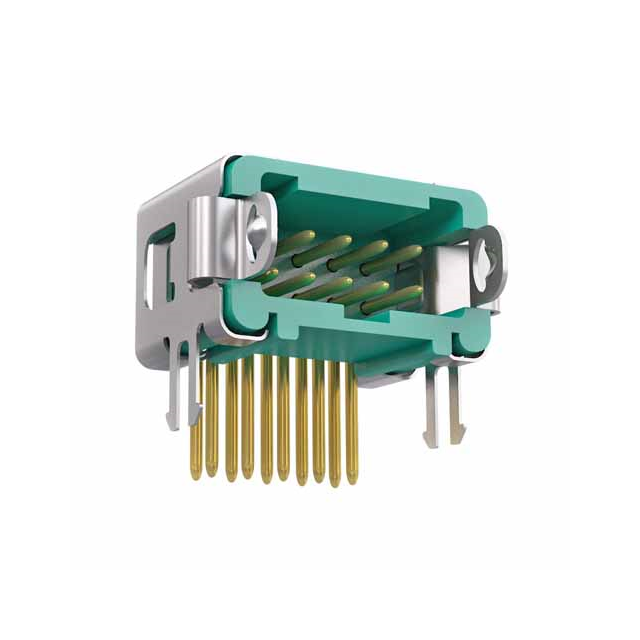

HARWIN 圆形连接器 G125-MH11005L1R

G125-MH11005L1R概述

    # Harwin G125 Male Horizontal PCB Tail Connector 技术手册

    1. 产品简介


    Harwin G125系列是一款高性能的水平PCB尾部连接器,专为各种电子应用设计。此系列产品具备多种接触点数量选择(6、10、12、16、20、26、34、50),并采用耐用材料制造,确保长期可靠运行。它广泛应用于消费电子、工业控制、通信设备以及医疗设备等领域。

    2. 技术参数


    以下是该产品的关键技术和规格信息:
    - 接触点尺寸:
    - H1型:3.2mm PC尾部
    - H2型:4.7mm PC尾部
    - 接触点数量: 6、10、12、16、20、26、34、50
    - 包装方式: 每卷250个,符合EIA-481-2-A标准
    - 额定电压: ≤100V(具体根据应用场景而定)
    - 额定电流: 每个接触点最大支持0.5A
    - 绝缘电阻: ≥100MΩ @ 500VDC
    - 工作温度范围: -55°C 至 +125°C
    - 引脚公差: ±0.05mm

    3. 产品特点和优势


    - 多接触点配置: 支持从6到50种不同数量的接触点,适用于不同复杂度的设计需求。
    - 耐用性: 材料坚固耐用,可承受反复插拔和极端环境。
    - 易用性: 插头采用易于安装的水平PCB尾部设计,适合大批量生产。
    - 高性价比: 在保证性能的同时,提供具有竞争力的价格。

    4. 应用案例和使用建议


    应用案例
    - 消费电子: 用于便携式设备的连接接口。
    - 工业控制: 作为模块化设备之间的信号传输桥梁。
    - 通信设备: 支持高速数据传输的连接解决方案。
    使用建议
    - 推荐布局: 参考附录中的推荐PCB布局图,确保良好电气连接和机械稳定性。
    - 避免过度弯曲: 确保引脚区域没有过度弯曲或变形,以维持其电气性能。
    - 正确方向: 插接时请注意产品方向标记,防止接触不良。

    5. 兼容性和支持


    - 兼容性: 该系列连接器与Harwin其他产品线高度兼容,便于集成到整体系统中。
    - 技术支持: 提供全面的技术文档和支持服务,确保用户获得最佳体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良 | 检查接触点是否清洁并重新插拔连接器。 |
    | 温度过高 | 检查散热设计并调整工作环境温度。 |
    | 引脚损坏 | 避免过度弯曲引脚,更换损坏部件。 |

    7. 总结和推荐


    综上所述,Harwin G125 Male Horizontal PCB Tail连接器凭借其灵活的配置、卓越的性能以及广泛的应用场景,是电子设计的理想选择。无论是工业控制还是消费电子,它都能满足严格的性能要求。因此,我们强烈推荐此产品用于需要高性能连接器的各类项目。
    推荐指数: ★★★★★

    如需进一步详细信息,请参考官方技术手册或联系Harwin客户支持团队。

G125-MH11005L1R参数

参数
类型 Header,Latch Holder
颜色 -
端接 焊盘
额定电流 2A
外壳材料 Polyamide 4T
针脚数 10pin
触头镀层 - 配接
长*宽*高 10.55mm(长度)*8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

G125-MH11005L1R厂商介绍

HARWIN是一家全球领先的电子连接器和精密弹簧制造商,总部位于英国。公司专注于为各种工业、*事和**应用提供高性能的连接器解决方案。

HARWIN的主营产品主要分为以下几类:
1. 连接器:包括PCB连接器、I/O连接器、射频连接器等,广泛应用于电子设备、通信设备、汽车电子等领域。
2. 精密弹簧:包括压缩弹簧、拉伸弹簧、扭簧等,用于各种机械、电子设备和仪器的弹性支撑和力传递。
3. 电缆组件:提供定制化的电缆组件解决方案,满足客户对连接性能和可靠性的高要求。

HARWIN的优势在于:
1. 技术创新:HARWIN不断研发新技术和产品,以满足市场对高性能连接器的需求。
2. 质量保证:HARWIN严格遵循ISO 9001和AS9100等质量管理体系,确保产品的可靠性和一致性。
3. 定制服务:HARWIN提供定制化的连接器和电缆组件解决方案,满足客户的特定需求。
4. 全球网络:HARWIN在全球设有多个销售和服务网点,为客户提供快速、便捷的支持。

G125-MH11005L1R数据手册

厂牌 PDF简要描述 下载
HARWIN 圆形连接器 HARWIN G125-MH11005L1R G125-MH11005L1R数据手册

G125-MH11005L1R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 4.5449 ¥ 40.2224
750+ $ 4.5043 ¥ 39.8632
库存: 500
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 10055.6
