首页  >  产品百科  >  10200030004

10200030004

产品分类: 重载连接器 - 组件
厂牌: HARTING
产品描述:
供应商型号: 617-10-20-003-0004
供应商: Mouser
标准整包数: 1
HARTING 重载连接器 - 组件 10200030004

10200030004概述

    电子元器件技术手册解析

    1. 产品简介

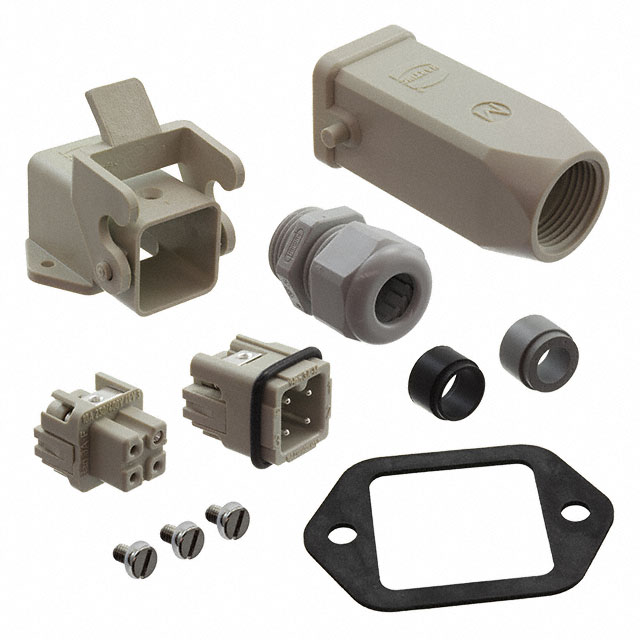

    本文将介绍一种名为Han 3A连接器的电子元器件。Han 3A是一种顶部进线角度面板安装的连接器套件,主要用于电气连接。它广泛应用于各种工业环境中,如自动化控制、机械设备连接及汽车电子等领域。该连接器具有高防护等级、宽温度范围和良好的机械强度,能够满足严苛的应用需求。

    2. 技术参数


    以下是该电子元器件的主要技术参数:
    - 防护等级:IP65 / NEMA 4, 4x, 12
    - 温度范围:-40°C 至 +125°C
    - 电缆夹头:M20塑料
    - 电缆直径:5-9mm / 6-12mm
    - 插入件:3+接地
    - 螺钉端子:18-14 AWG
    - 剥线长度:4.5mm
    - 工作循环次数:> 500次
    - 阻燃等级:V-0
    - 额定电流:10安培
    - 额定电压:600伏特(UL认证)
    - 冲击电压额定值:4kV

    3. 产品特点和优势


    Han 3A连接器具备以下特点和优势:
    - 高防护等级:IP65 和 NEMA 4, 4x, 12确保其在恶劣环境下也能保持稳定工作。
    - 宽温范围:从-40°C到+125°C,适应极端温度条件。
    - 高性能材料:塑料制成的外壳和配件提供了良好的耐腐蚀性和机械强度。
    - 易于安装:顶部进线设计使得安装过程更为简便。
    - 可信赖的连接:超过500次的工作循环次数保证了长期稳定的性能表现。

    4. 应用案例和使用建议


    - 工业自动化:Han 3A连接器可以用于工业自动化设备的连接,为传感器和控制器提供稳定可靠的信号传输。
    - 机械设备:适合用于需要高度密封性的机械设备,例如水下设备或化学处理设备。
    - 汽车电子:适用于汽车内部连接,确保信号传输的可靠性。
    使用建议:
    - 在安装过程中,确保剥线长度符合标准要求,避免短路风险。
    - 使用正确的工具进行紧固螺丝的操作,确保连接器牢固可靠。
    - 定期检查连接器的密封状态,避免由于老化或损坏导致的防护失效。

    5. 兼容性和支持


    Han 3A连接器的电缆夹头为M20,因此与其他M20规格的电缆夹头兼容。对于技术支持和售后服务,可以通过联系techsupportUS@HARTING.com获取更多帮助。

    6. 常见问题与解决方案


    - 问题1:连接器无法牢固固定。
    - 解决方案:请确认螺丝是否按照规定扭矩拧紧。如果仍有问题,可能需要检查连接器是否有损坏或磨损的部分。
    - 问题2:连接器出现过热现象。
    - 解决方案:检查连接器的工作电流是否超出额定电流范围。如电流正常,考虑是否存在散热不良的情况,确保有足够的通风和散热空间。

    7. 总结和推荐


    总体来看,Han 3A连接器凭借其高防护等级、宽温范围和稳定的电气性能,非常适合于严苛的工业环境应用。建议在需要高可靠性和耐环境性能的应用中使用此连接器。如果您正在寻找一款耐用且稳定的连接解决方案,Han 3A是一个值得推荐的选择。

10200030004参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

10200030004厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

10200030004数据手册

厂牌 PDF简要描述 下载
HARTING 重载连接器 - 组件 HARTING 10200030004 10200030004数据手册

10200030004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 53.955 ¥ 455.9198
10+ $ 43.3728 ¥ 366.5002
25+ $ 39.9924 ¥ 337.9358
50+ $ 36.561 ¥ 308.9405
100+ $ 35.238 ¥ 297.7611
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 455.91
