10200030005

产品分类: 重载连接器 - 组件
厂牌: HARTING

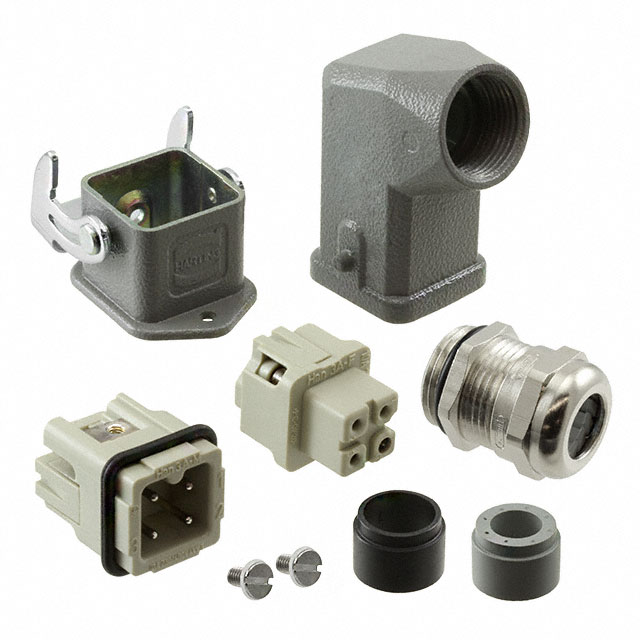

产品描述: HARTING 重载连接器 连接器套件, HAN 3A系列
供应商型号: 8436340
供应商: 海外现货
标准整包数: 1
HARTING 重载连接器 - 组件 10200030005

10200030005概述


    产品简介


    Han® Kits是一款专门用于工业连接的应用组件,广泛应用于自动化控制、机器人技术、机床和其他需要可靠且高效连接的场合。它通过提供一套完整的连接解决方案,使得电气设备的安装和维护更加简便。Han® Kits的主要特点是采用了高性能的材料和严格的制造标准,以确保在各种严苛环境中依然能够保持稳定的工作状态。

    技术参数


    以下是Han® Kits的技术规格和技术性能参数,这些参数可以指导您更好地了解产品的设计和预期性能:
    - 电气特性:
    - 额定电流: 10安培
    - 额定电压: 600伏特 (UL认证)
    - 额定冲击电压: 4千伏
    - 物理特性:
    - 尺寸(毫米): 长10mm,宽20mm
    - 材料: 户外部分采用压铸锌
    - 防护等级: IP65 / NEMA 4, 4x, 12
    - 工作温度范围: -40°C 至 +125°C
    - 电缆密封: M20金属密封圈
    - 电缆直径: 5-9毫米/6-12毫米
    - 端子螺钉: 18-14 AWG
    - 剥线长度: 4.5毫米
    - 耐用性: >500次插拔
    - 阻燃等级: V-0

    产品特点和优势


    Han® Kits的最大优势在于其卓越的耐久性和可靠性。由于其采用了高强度的压铸锌材料,能够在极端条件下表现出色。此外,Han® Kits还具有出色的防尘防水性能,通过IP65和NEMA防护等级认证,适用于各种恶劣环境。该系列产品特别适合于工业自动化控制系统中的关键节点,能显著提升系统的稳定性和可靠性。

    应用案例和使用建议


    Han® Kits的典型应用包括但不限于:
    - 工业自动化控制系统
    - 机器人手臂
    - 机床电气系统
    对于使用Han® Kits,有几点使用建议:
    1. 严格遵守剥线长度要求:正确设置端子螺丝的剥线长度,以确保可靠的电气连接。
    2. 注意电缆密封性:选择合适的电缆直径,确保密封圈正常工作,达到最佳防护效果。
    3. 遵循安装规范:严格按照手册要求安装,特别是对于终端螺丝的扭矩值,确保连接稳固。

    兼容性和支持


    Han® Kits可以与其他标准化Han模块组合使用,具有良好的互换性和兼容性。制造商提供了详尽的技术文档和客户支持服务,如有任何疑问或需求,可以通过官方邮箱techsupportUS@HARTING.com联系技术支持。

    常见问题与解决方案


    1. 连接器未能牢固锁定
    - 解决方法:确保所有组件都正确安装并达到所需的扭矩值。
    2. 发现泄露问题
    - 解决方法:检查密封圈是否正确安装,并确认电缆直径符合规格。

    总结和推荐


    综上所述,Han® Kits是一款在工业自动化领域极具潜力的产品,具备出色的耐用性和可靠性。通过以上对Han® Kits的技术参数、产品特点、适用场景及常见问题的详细解析,我们强烈推荐这款产品给正在寻找高品质连接解决方案的工程师和技术人员。

10200030005参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

10200030005厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

10200030005数据手册

厂牌 PDF简要描述 下载
HARTING 重载连接器 - 组件 HARTING 10200030005 10200030005数据手册

10200030005封装设计

查看详情并下载
Symbol
Footprint
3D Model
