10200040003

产品分类: 重载连接器 - 组件
厂牌: HARTING
产品描述: HARTING 重载连接器 连接器套件, HAN 4A系列, 4触点, 10A, 230/400 V, 螺钉拧紧端接
供应商型号: 8436264
供应商: 海外现货
标准整包数: 1

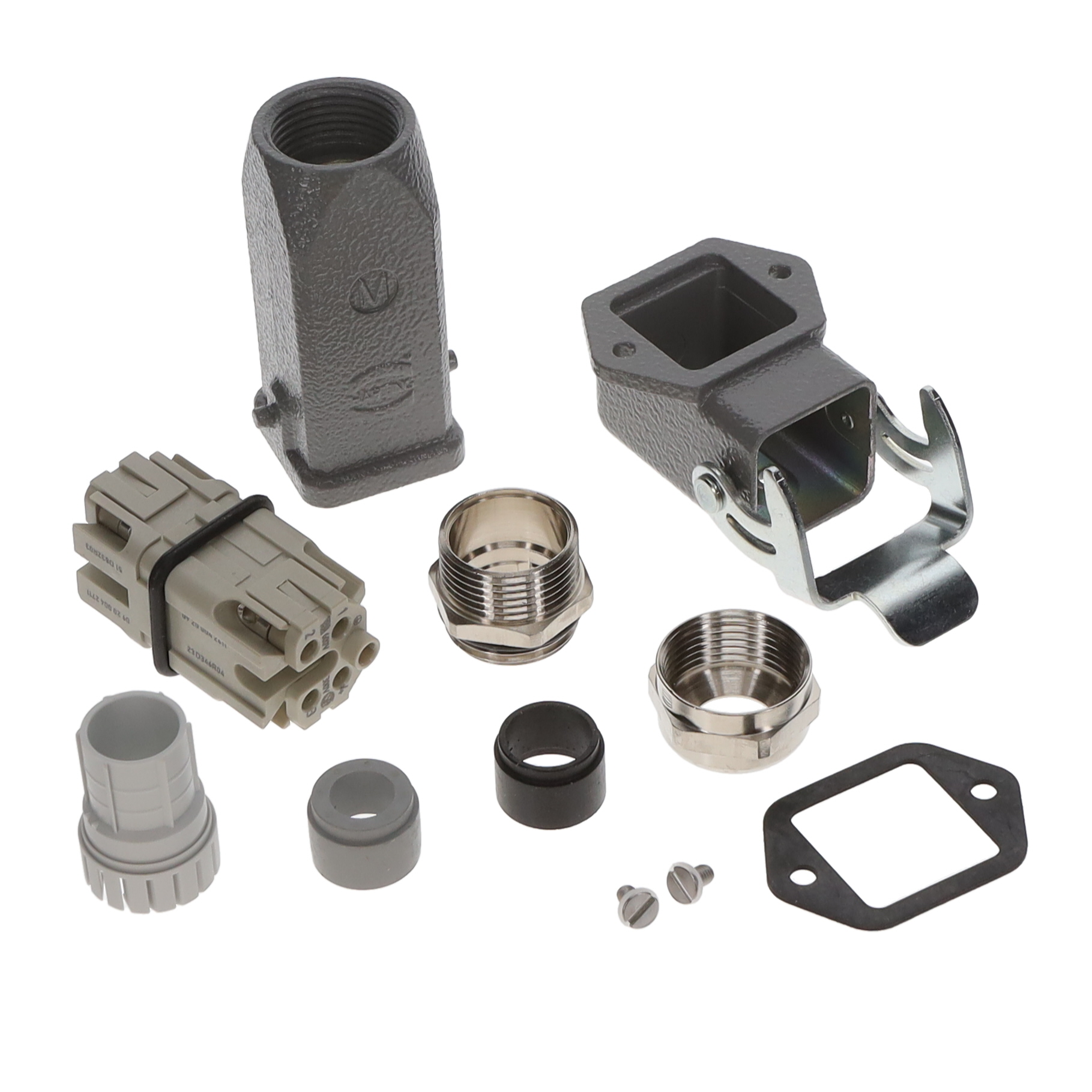

HARTING 重载连接器 - 组件 10200040003

10200040003概述

    电子元器件产品技术手册:Han® 4A 接插件套件

    1. 产品简介


    Han® 4A 接插件套件是一种专门设计用于工业环境中的高性能连接器。它适用于多种应用领域,如工业自动化、机器制造、铁路交通以及能源系统等。该接插件具有紧凑的设计和卓越的电气性能,能够满足严苛的工作环境要求。

    2. 技术参数


    物理特性:
    - 材料:罩盖/壳体材料为压铸锌
    - 防护等级:IP65 / NEMA 4, 4x, 12
    - 温度范围:-40°C 至 +125°C
    - 电缆夹:M20 金属电缆夹
    - 电缆直径范围:5-9mm / 6-12mm
    - 端子插入次数:> 500 次
    - 阻燃等级:V-0
    电气特性:
    - 额定电流:10 安培
    - 额定电压:600 伏特(UL)
    - 冲击电压额定值:4 kV
    组件内容:
    - 男性端子插入件(09 20 004 2611)
    - 女性端子插入件(09 20 004 2711)
    - 壳体(09 20 003 0801)
    - 罩盖(19 20 003 1440)
    - 电缆夹(19 00 000 5081)
    - 固定螺丝(09 20 000 9918)
    工具和扭矩值:
    - 端子螺丝(M3):扭力 0.25 Nm
    - 固定螺丝(M3):扭力 0.25 Nm
    - 安装螺丝(M3 推荐):扭力 0.8…1.0 Nm
    - 电缆夹(M20):SW 22 10

    3. 产品特点和优势


    - 高可靠性:具备 > 500 次的端子插入次数,保证长期稳定运行。
    - 广泛适用性:可在极端环境条件下工作,包括低温至 -40°C 和高温至 +125°C。
    - 易于安装:配有详细的组装指导,确保快速且简便的安装过程。
    - 安全认证:通过严格的 UL 和 IP65 认证,提供可靠的安全保障。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化系统中的信号传输
    - 铁路车辆内的电力分配
    - 能源系统中的数据传输
    使用建议:
    - 在安装前,务必检查所有组件的完整性,并严格按照手册中的指示操作。
    - 对于高振动的应用环境,建议使用额外的固定装置来增加稳定性。
    - 定期进行维护和检查,以确保系统的连续运行和安全性能。

    5. 兼容性和支持


    - 兼容性:该接插件套件与同类标准配件高度兼容,可与其他 Han® 系列产品无缝对接。
    - 技术支持:如需进一步的技术咨询和支持,请联系 techsupportUS@HARTING.com。

    6. 常见问题与解决方案


    Q1: 如何正确安装端子螺丝?
    - A1: 使用指定的 M3 尖嘴螺丝刀,将螺丝旋紧至 0.25 Nm 的扭力。
    Q2: 在极端温度下如何确保系统的稳定性?
    - A2: 选择符合 IP65 和 V-0 认证的接插件,并进行定期的维护检查,以确保其正常运行。

    7. 总结和推荐


    Han® 4A 接插件套件凭借其高可靠性、广泛的适用性和易于安装的特点,在多个工业领域表现出色。针对需要在严苛环境中工作的应用,我们强烈推荐此产品。如果您正在寻找一种耐用且高效的连接解决方案,Han® 4A 接插件套件将是您的理想选择。

10200040003参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

10200040003厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

10200040003数据手册

厂牌 PDF简要描述 下载
HARTING 重载连接器 - 组件 HARTING 10200040003 10200040003数据手册

10200040003封装设计

查看详情并下载
Symbol
Footprint
3D Model
