73101000010

产品分类: 重载连接器 - 组件
厂牌: HARTING
产品描述:
供应商型号: TS-73101000010
供应商: 海外现货
标准整包数: 1
HARTING 重载连接器 - 组件 73101000010

73101000010概述

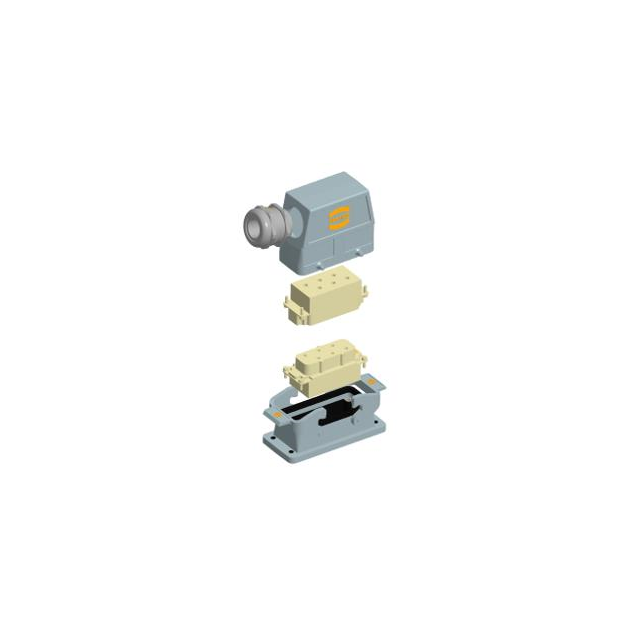

    电子元器件产品技术手册:Han® HsB Power Kit

    1. 产品简介


    Han® HsB Power Kit 是一款专门用于电力传输和分配的连接器套件。它通过侧入式端子盖板设计,实现了高效的电源连接和控制。该产品广泛应用于工业自动化、能源系统、交通运输等领域,能够满足各种严苛环境下的需求。

    2. 技术参数


    - 尺寸(单位:毫米):长度 73mm,宽度 10mm,高度 100mm
    - 材料:外壳采用压铸铝合金制成
    - 防护等级:IP66 / NEMA 4, 4x, 12
    - 温度范围:-40°C 到 +125°C
    - 电缆夹:M32 金属电缆夹
    - 电缆直径:13-18mm 或 18-25mm
    - 插入件:6+GND
    - 端子类型:螺丝端子,适用线径 16–10AWG
    - 剥线长度:11.5mm
    - 耐久性:>500 次插拔循环
    - 阻燃等级:V-0
    - 电气特性
    - 额定电流:35A
    - 额定电压:600V
    - 冲击电压:6kV

    3. 产品特点和优势


    - 高防护等级:具备优异的防尘、防水能力,能够在各种恶劣环境中稳定运行。
    - 宽温范围:能够在极端温度下正常工作,适应多种工业环境。
    - 高效连接:采用螺丝端子,保证连接可靠性,支持不同线径的电缆。
    - 耐用性强:超过 500 次插拔循环,适用于频繁插拔的应用场合。
    - 防火性能:阻燃等级达到 V-0 级别,提高安全性。

    4. 应用案例和使用建议


    - 工业自动化:适用于机器人手臂、电机控制器等设备的电源连接。
    - 能源系统:可以用于风力发电站、太阳能电站等大型电力系统的配电连接。
    - 交通运输:适用于铁路机车、电动车辆的电力传输连接。
    使用建议:
    - 安装时确保电缆夹紧固,避免松动导致接触不良。
    - 在剥线时要精确控制长度,以确保正确的接触面积。
    - 建议定期检查和清洁连接器,确保长期可靠运行。

    5. 兼容性和支持


    - Han® HsB Power Kit 与其他标准 HAN 连接器具有良好的兼容性,可方便地进行扩展和升级。
    - 联系技术支持:techsupportUS@HARTING.com,获取详细的安装和维护指南。

    6. 常见问题与解决方案


    - Q: 为什么连接器无法正常导电?
    - A: 可能是由于接触不良或电缆未正确安装。请检查电缆夹是否紧固,剥线长度是否合适。

    - Q: 如何清洁连接器以保持良好性能?
    - A: 使用干净的无水酒精轻轻擦拭连接器内部,然后自然风干即可。
    - Q: 插拔次数超过 500 次后会有什么影响?
    - A: 虽然耐久性超过 500 次,但超过此次数后建议更换连接器,以确保安全性和可靠性。

    7. 总结和推荐


    Han® HsB Power Kit 是一款集高效、耐用和安全于一体的高性能连接器。它的高防护等级、宽温范围和可靠的电气性能使其成为各种工业应用的理想选择。无论是工业自动化还是能源系统,这款连接器都能提供出色的性能和稳定性。强烈推荐使用 Han® HsB Power Kit 以满足您的电力传输和分配需求。

73101000010参数

参数
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

73101000010厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

73101000010数据手册

厂牌 PDF简要描述 下载
HARTING 重载连接器 - 组件 HARTING 73101000010 73101000010数据手册

73101000010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 295.6426 ¥ 2512.9621
10+ $ 238.2354 ¥ 2025.0009
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2512.96
