73101000006

产品分类: 重载连接器 - 组件
厂牌: HARTING
产品描述:
供应商型号: TS-73101000006
供应商: 海外现货
标准整包数: 1
HARTING 重载连接器 - 组件 73101000006

73101000006概述

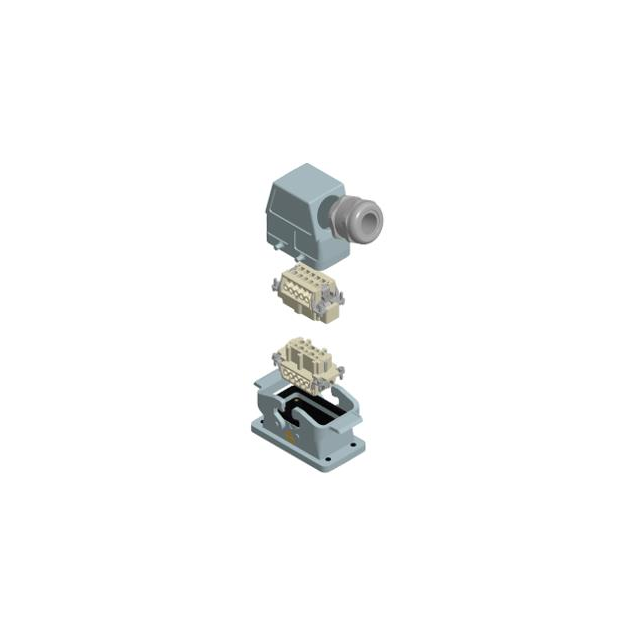

    电子元器件产品技术手册解析:Han 10B Rear-Mount Kit

    产品简介


    Han 10B Rear-Mount Kit 是一种后装式连接器套件,适用于高可靠性、恶劣环境下的工业应用。这种套件主要用于工业自动化、机器制造和控制工程等领域,能够提供稳定可靠的电源、信号传输和数据通信功能。

    技术参数


    - 尺寸: 73 x 10 x 100 mm(单位为毫米)
    - 材料: 铝合金压铸
    - 防护等级: IP66/NEMA 4, 4x, 12
    - 温度范围: -40°C 到 +125°C
    - 电缆密封: M25金属螺母,适用电缆直径9-16mm/13-18mm
    - 安装方式: 侧入式罩盖,双杠杆穿墙安装
    - 电气特性:
    - 额定电流: 16安培
    - 额定电压: 600伏特
    - 冲击电压: 6千伏
    - 其他特性:
    - 阻燃等级: V-0
    - 可插拔次数: >500次
    - 端子规格: 18-14AWG螺丝接线端子
    - 剥线长度: 7.5毫米

    产品特点和优势


    - 可靠性高: 采用铝合金压铸材料,具有优异的机械强度和耐腐蚀性,适用于各种恶劣的工作环境。
    - 多种安装方式: 双杠杆穿墙安装设计,提高了连接器的稳固性和密封性。
    - 广泛的温度适应性: 能够在极端温度范围内(-40°C 到 +125°C)正常工作,适合广泛的应用场景。
    - 卓越的电气性能: 额定电流和电压分别达到16安培和600伏特,适用于需要高电流和电压的场合。
    - 优秀的抗冲击能力: 额定冲击电压高达6千伏,确保了良好的绝缘性能和安全操作。

    应用案例和使用建议


    - 应用场景: 工业自动化、机器制造、控制工程等,尤其适合于工业现场设备的电源连接和信号传输。
    - 使用建议: 在安装前确保电缆直径符合要求,并严格按照手册中的安装步骤进行操作,以保证最佳的电气连接效果。此外,建议定期检查连接器的密封情况,确保长期稳定运行。

    兼容性和支持


    - 兼容性: Han 10B Rear-Mount Kit 支持 Han 10E和10+GND 插入式模块,能够方便地与不同规格的电缆和电气组件配套使用。
    - 技术支持: 如需进一步的技术支持,可以通过电子邮件techsupportUS@HARTING.com联系HARTING的技术支持团队。

    常见问题与解决方案


    1. 问题: 安装过程中遇到工具扭矩不合适的情况。
    - 解决方案: 检查使用的工具类型是否符合手册要求,如螺丝刀型号为PH1或平口螺丝刀,扭矩设置为0.50牛米。若扭矩不匹配,可调整工具设置或更换合适的工具。
    2. 问题: 连接器内部接线端子损坏。
    - 解决方案: 确认电线截面积是否在规定范围内(18-14AWG),并检查接线端子是否有正确压接和固定。如发现问题,可重新接线并确保所有接线端子牢固可靠。
    3. 问题: 连接器密封不良导致进水。
    - 解决方案: 仔细检查电缆密封部分是否按要求使用M25金属螺母紧固,并确认电缆直径是否在规定范围内。如有必要,可重新装配以确保密封良好。

    总结和推荐


    Han 10B Rear-Mount Kit 是一款高性能、高可靠性的工业连接器套件。它具备卓越的电气性能、广泛的工作温度范围和出色的抗冲击能力,特别适合于工业自动化和机器制造领域的高可靠性应用。我们强烈推荐此产品用于需要稳定连接和高可靠性的场合,相信它能够满足您的需求。

73101000006参数

参数
长*宽*高 98.6mm(长度)
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

73101000006厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

73101000006数据手册

厂牌 PDF简要描述 下载
HARTING 重载连接器 - 组件 HARTING 73101000006 73101000006数据手册

73101000006封装设计

查看详情并下载
Symbol
Footprint
3D Model
