10200030002

产品分类: 重载连接器 - 组件
厂牌: HARTING
产品描述:
供应商型号: 10200030002
供应商: TME
标准整包数: 1
HARTING 重载连接器 - 组件 10200030002

10200030002概述


    产品简介

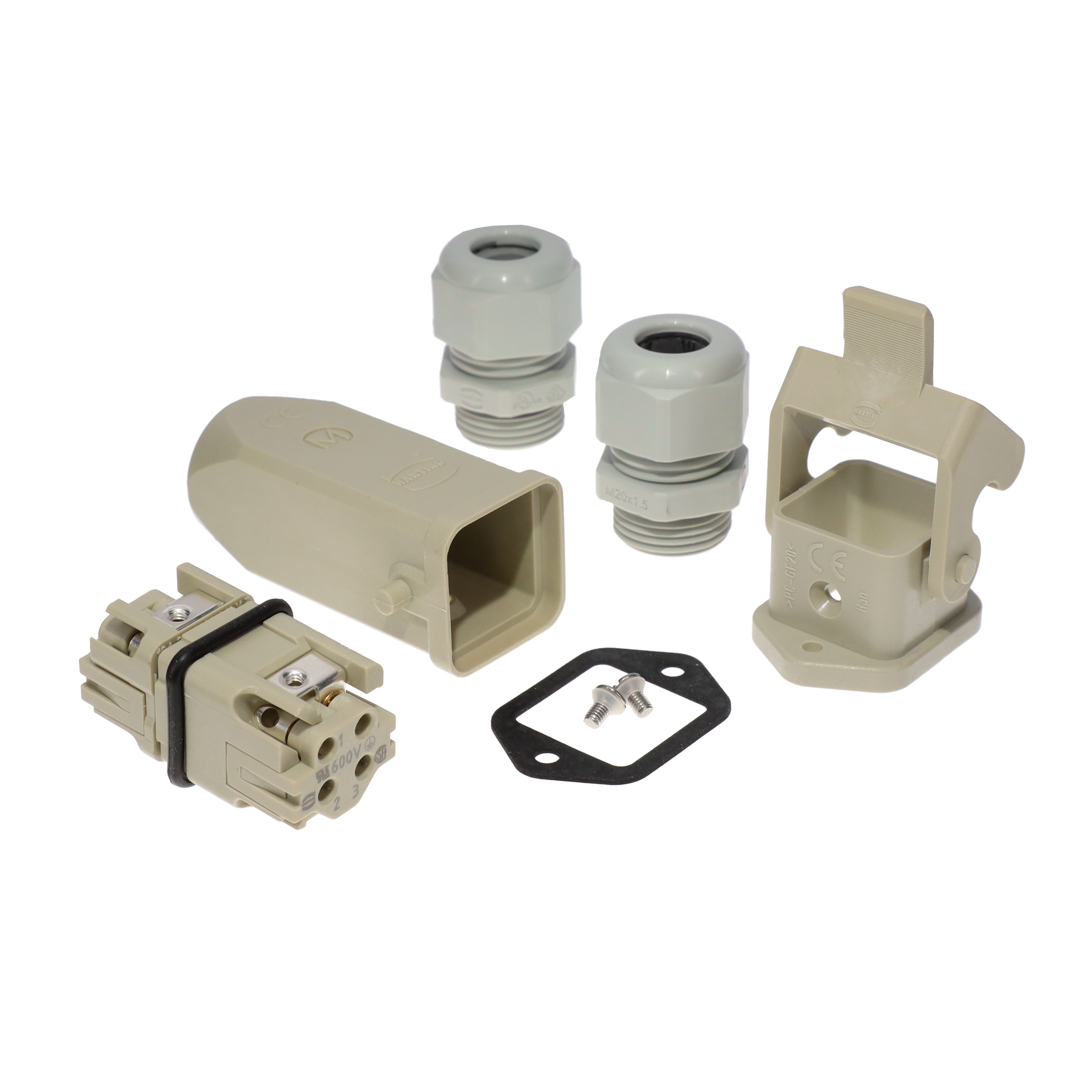

    本产品是Harting公司的Han 3A Kit,属于连接器组件的一种。它特别适用于工业自动化、交通运输及通信设备等领域。该连接器设计用于在恶劣环境中提供可靠的信号和电源传输,广泛应用于机械、铁路交通、数据通信等行业。

    技术参数


    物理特性:
    - 材料:塑料
    - 防护等级:IP65 / NEMA 4, 4x, 12
    - 工作温度范围:-40°C 至 +125°C
    - 电缆直径:5-9mm / 6-12mm(随附多种垫圈)
    - 插件类型:3+GND
    - 螺钉终端尺寸:18-14AWG
    - 电缆入口:顶部进入
    电气特性:
    - 额定电流:10安培
    - 额定电压:600伏特 (UL认证)
    - 额定冲击电压:4千伏
    性能:
    - 配对次数:> 500次
    - 阻燃等级:V-0

    产品特点和优势


    1. 高可靠性:适用于极端环境下的连续运行,确保长期稳定的工作性能。
    2. 广泛的应用范围:适用于多种工业领域,包括机械、交通和通信等。
    3. 易于安装:顶部进线设计便于安装和维护。
    4. 良好的电气隔离性:额定冲击电压达到4千伏,有效防止电击和短路。

    应用案例和使用建议


    该连接器非常适合于需要在恶劣环境下可靠工作的应用场合,例如工业自动化生产线中的信号传输。在具体使用时,可以根据不同直径的电缆选择合适的电缆密封圈。对于长时间运行的系统,建议定期检查和维护以确保连接器的良好状态。

    兼容性和支持


    - 兼容性:此连接器适用于各种标准尺寸的电缆(5-9mm 和 6-12mm)。
    - 支持:技术支持可通过电子邮件联系 techsupportUS@HARTING.com 获取进一步的帮助和指导。

    常见问题与解决方案


    1. 问题:无法正确插入电缆。
    - 解决方案:请确认电缆直径是否符合产品规格,必要时更换合适的电缆密封圈。
    2. 问题:连接器损坏。
    - 解决方案:检查连接器的物理损伤并更换新的连接器。
    3. 问题:接触不良。
    - 解决方案:确保螺钉拧紧至正确的扭矩值,并清洁端子表面。

    总结和推荐


    Han 3A Kit 是一款设计精良、性能稳定的工业连接器,适用于需要高度可靠性的应用场景。其广泛的适用范围和可靠的设计使其成为众多工业领域的理想选择。我们强烈推荐使用该产品,特别是在需要在恶劣环境中保持连续通信和电力传输的项目中。

10200030002参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

10200030002厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

10200030002数据手册

厂牌 PDF简要描述 下载
HARTING 重载连接器 - 组件 HARTING 10200030002 10200030002数据手册

10200030002封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 33.475 ¥ 260.2347
3+ $ 28.752 ¥ 222.7082
5+ $ 23.6768 ¥ 192.9236
库存: 9
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 260.23
