09151123111

产品分类: 圆形连接器
厂牌: HARTING
产品描述: Insert 12pin
供应商型号: 617-09151123111
供应商: Mouser
标准整包数: 1

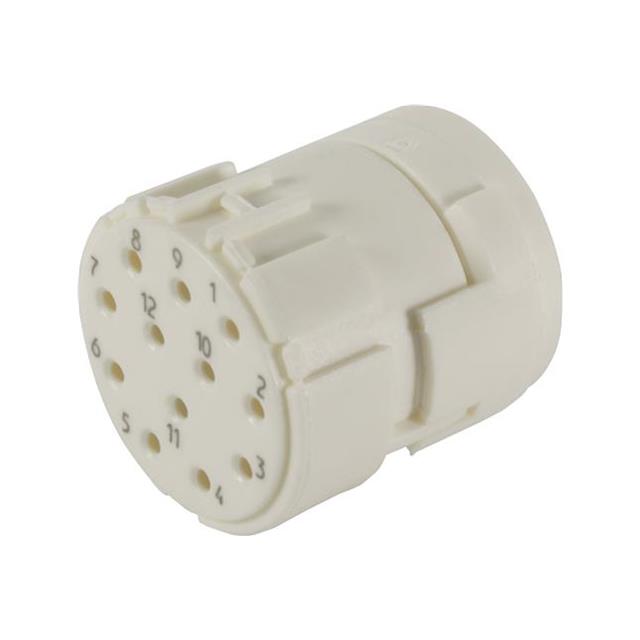

HARTING 圆形连接器 09151123111

09151123111概述

    Han M23 12 Female-C CCW 技术手册

    1. 产品简介


    Han M23 12 Female-C CCW 是一种用于工业连接的信号接头插件。它属于Han® M23系列,提供高密度的电气连接解决方案。该产品主要应用于工业自动化、机械设备、通信系统等领域,具有优秀的电气性能和耐用性。

    2. 技术参数


    - 接触点数量: 12个
    - 导体截面: 0.08 mm² 至 1.5 mm²
    - 额定电流: 8 A
    - 额定电压: 200 V
    - 冲击电压等级: 2.5 kV
    - 污染等级: 3级
    - 绝缘电阻: > 10¹⁰ Ω
    - 极限温度范围: -40 °C 至 +125 °C
    - 接合循环次数: ≥ 500次
    - 材料: 插件采用聚酰胺材质,颜色为白色,符合UL 94 V-0阻燃标准

    3. 产品特点和优势


    Han M23 12 Female-C CCW 具有多项优势:
    - 高密度设计: 每个插件包含12个接触点,可实现更紧凑的布线。
    - 耐用性强: 经过≥500次的接合循环测试,确保长时间可靠运行。
    - 优良的电气性能: 高额定电压(200 V)和额定电流(8 A),适合多种应用场合。
    - 宽温范围: -40 °C 至 +125 °C 的工作温度范围使其适应严苛环境。
    - 阻燃材料: 采用UL 94 V-0级别的阻燃材料,确保安全可靠。

    4. 应用案例和使用建议


    Han M23 12 Female-C CCW 主要应用于工业自动化和机械制造等领域。例如,在自动装配线上,该产品可用于连接传感器、电机和其他控制设备,以实现高效的数据传输和信号传递。
    使用建议:
    - 在安装时,请确保插头和插座对齐良好,避免损坏接触点。
    - 定期检查接头的物理完整性及电气连接情况,以确保长期稳定的工作性能。
    - 若需要连接大电流或高电压设备,请选用相应额定值的产品,以避免电气安全隐患。

    5. 兼容性和支持


    Han M23 12 Female-C CCW 可与相同系列的其他插头及电缆配合使用,适用于多种工业设备。HARTING公司为客户提供全面的技术支持,包括安装指南、故障排查文档等。

    6. 常见问题与解决方案


    - 问题: 接触不良导致信号传输不稳定。
    - 解决方案: 确保正确压接电缆并定期检查接触点是否有磨损或氧化。

    - 问题: 产品出现高温现象。
    - 解决方案: 检查连接设备的负载情况,避免过载。同时确认工作环境是否符合产品规定的温度范围。

    7. 总结和推荐


    Han M23 12 Female-C CCW 提供了卓越的电气性能和高可靠性,适用于多种工业环境。鉴于其紧凑的设计、广泛的适用性和坚固的结构,我们强烈推荐这一产品用于需要高密度电气连接的应用场景。如果您正在寻找可靠的工业连接解决方案,Han M23 12 Female-C CCW 将是一个明智的选择。

09151123111参数

参数
针脚数 12pin
触头镀层 - 配接 -
类型 Insert
颜色 -
端接 -
额定电流 -
外壳材料 -
包装方式 散装

09151123111厂商介绍

HARTING公司是一家德国企业,成立于1945年,专注于工业连接技术的研发和生产。公司主营产品包括工业以太网、接口和网络组件、连接器、电缆和电缆组装、电气接口、机器人接口、电源模块等。这些产品广泛应用于自动化技术、能源、交通、机械工程、工厂建设、电信和数据处理等领域。

HARTING的优势在于其创新能力、产品质量和客户服务。公司不断研发新技术,以满足市场对高性能连接解决方案的需求。其产品以高质量和可靠性著称,广泛应用于各种严苛的工业环境。此外,HARTING还提供定制化服务,以满足客户的特定需求。

09151123111数据手册

厂牌 PDF简要描述 下载
HARTING 圆形连接器 HARTING 09151123111 09151123111数据手册

09151123111封装设计

查看详情并下载
Symbol
Footprint
3D Model
