AK4117VF

产品分类: 音频接口芯片
产品描述: Low Power 192kHz Digital Audio Receiver
供应商型号: CSJ-ST62912507
供应商: 海外现货
标准整包数: 1
ASAHI KASEI MICRODEVICES 音频接口芯片 AK4117VF

AK4117VF概述


    产品简介


    产品类型: AK4117是一款数字音频接收器,主要用于处理S/PDIF和AES/EBU格式的数据流。
    主要功能:
    - 支持高达192kHz的采样率和24位分辨率的音频数据。
    - 集成通道状态解码器,支持消费级和专业模式。
    - 自动检测非PCM比特流(如AC-3、MPEG等)及DTS-CD比特流。
    - 可以与多通道编解码器结合创建完整的AC-3系统。
    - 通过微处理器串行接口控制模式设置。
    - 支持低功耗模式,减少功耗的同时保持小尺寸封装(24pin VSOP)。
    应用领域:
    - 数字音频接收
    - 音频处理系统
    - 高保真音响设备
    - 家庭影院系统

    技术参数


    核心参数:
    - 最大采样率:192kHz
    - 分辨率:最高24位
    - 输入电阻:10 kΩ
    - 电源电压范围:AVDD/DVDD = 2.7V ~ 3.6V

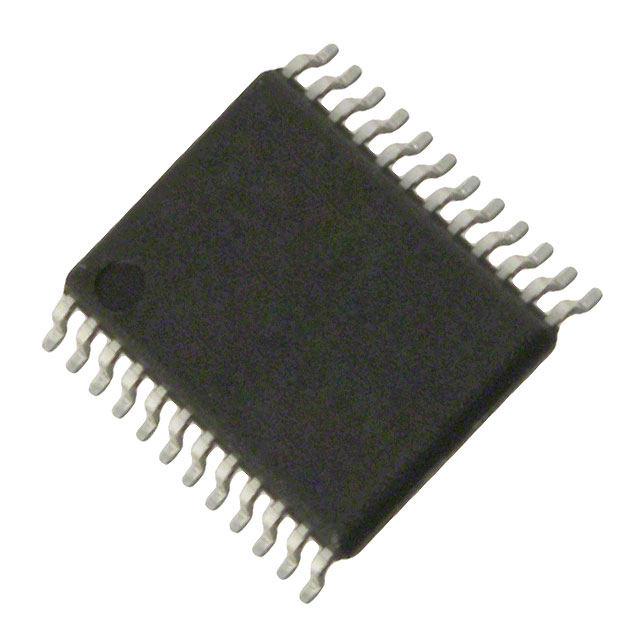

    - 封装形式:24pin VSOP
    - 工作温度范围:-40°C 至 85°C
    电气特性:
    - 输入电压范围:VIN1/VIN2 = -0.3V ~ DVDD+0.3V
    - 输出电压范围:VOH = DVDD-0.4V, VOL = 0.4V
    - 电源电流(正常运行):最大100mA
    - 输入泄漏电流:±10 μA
    - 输出电流:最高±10 mA
    支持的电气特性:
    - S/PDIF、AES3、IEC60958兼容
    - PLL锁相环范围:32kHz 至 192kHz
    - 多种音频接口:左对齐、右对齐(16位、18位、20位、24位)、I2S
    工作环境:
    - 温度范围:存储温度-65°C 至 150°C
    - 环境温度:-40°C 至 85°C

    产品特点和优势


    独特功能:
    - 自动检测非PCM比特流: 可自动识别多种音频格式,确保系统的灵活性和适应性。
    - 宽频PLL锁相环: 锁相范围广(32kHz至192kHz),确保高精度音频处理。
    - 多功能输入选择器: 提供灵活的输入选择,适用于多种应用场景。
    优势:
    - 兼容性强: 与多种音频标准兼容,易于集成到现有系统中。
    - 低功耗设计: 低功耗模式减少了整体功耗,提高了能效。
    - 紧凑封装: 小巧的24pin VSOP封装节约了PCB空间,简化了电路设计。

    应用案例和使用建议


    应用场景:
    - 数字音频接收:如在家庭影院系统中作为S/PDIF信号的接收端,能够处理高清音频流。
    - 专业音响系统:可用于专业的音频处理和录音室设备,支持高分辨率音频处理。
    使用建议:
    - 音频质量提升: 在高精度音频应用中,确保使用高质量的外部晶体振荡器,以提高音频处理精度。
    - 优化功耗管理: 在不需要高性能处理时,切换到低功耗模式以节省电力。
    - 环境条件考量: 在极端环境下使用时,应注意温度和湿度的影响,避免设备损坏。

    兼容性和支持


    兼容性:
    - 可与AKM的其他音频编解码器(如AK4527B或AK4529)配合使用,形成完整的音频处理系统。
    - 兼容多种标准音频接口,包括S/PDIF、AES3、IEC60958。
    支持与维护:
    - 制造商提供详细的技术手册和技术支持服务,确保用户能够充分利用该产品的功能。
    - 带有详细的引脚配置图和寄存器描述,便于工程师进行开发和调试。

    常见问题与解决方案


    常见问题及解决方案:
    - 问题: 设备无法正常启动。
    - 解决方案: 检查电源连接是否正确,确保AVDD和DVDD在2.7V~3.6V范围内。检查PDN引脚是否处于正确的电平。
    - 问题: 音频输出不稳定。
    - 解决方案: 检查输入信号是否符合规范(如输入电压应在-0.3V到DVDD+0.3V之间)。调整PLL设置,确保PLL锁相环稳定。
    - 问题: 自动检测功能不工作。
    - 解决方案: 确认是否正确设置了相关寄存器(如NPCM、DTSCD),并检查输入信号是否符合AC-3或DTS-CD的标准。

    总结和推荐



    总结

    :
    AK4117数字音频接收器具备广泛的适用性和高精度的音频处理能力。其自动检测功能、宽频PLL锁相环、低功耗设计等特点使其成为数字音频处理的理想选择。无论是家庭影院还是专业音响系统,AK4117都能够满足高质量音频传输的需求。
    推荐:
    鉴于其出色的性能和广泛的应用范围,强烈推荐使用AK4117数字音频接收器。无论是入门级的家庭影院系统还是专业级别的音频处理设备,AK4117都能提供卓越的音频体验。

AK4117VF参数

参数
长*宽*高 7.8mm*5.6mm*1.25mm
通用封装 VSOP-24
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

AK4117VF厂商介绍

Asahi Kasei Microdevices Corporation(旭化成微电子公司)是日本旭化成集团下属的一家半导体公司,专注于高性能模拟和混合信号集成电路的设计、开发和制造。公司的产品广泛应用于工业、汽车、通信和消费电子等领域。

主营产品分类:
1. 电源管理:包括DC/DC转换器、电源监控器等,用于提高电源效率和稳定性。
2. 音频/视频:包括音频放大器、视频接口芯片等,用于提升音质和视频显示效果。
3. 通信接口:包括以太网PHY、USB接口芯片等,用于实现高速数据传输。
4. 传感器:包括温度、湿度传感器等,用于环境监测和控制。
5. 微控制器:包括8位、16位、32位微控制器,用于各种嵌入式系统。

应用领域:
1. 工业自动化:用于控制和监测生产线,提高生产效率和安全性。
2. 汽车电子:用于车载娱乐系统、安全系统等,提升驾驶体验和安全性。
3. 通信设备:用于基站、路由器等设备,实现高速稳定的数据传输。
4. 消费电子:用于智能手机、平板电脑等设备,提升用户体验。

Asahi Kasei Microdevices的优势:
1. 技术领先:拥有强大的研发团队,不断推出创新产品。
2. 质量可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
3. 客户支持:提供专业的技术支持和定制化服务,满足客户需求。
4. 全球布局:在全球设有多个研发中心和销售网络,便于与客户沟通和合作。

AK4117VF数据手册

厂牌 PDF简要描述 下载
ASAHI KASEI MICRODEVICES 音频接口芯片 ASAHI KASEI MICRODEVICES AK4117VF AK4117VF数据手册
