首页  >  产品百科  >  ENTUBE TE (50V 10V)

ENTUBE TE (50V 10V)

产品分类: 电流传感器
厂牌: VERIVOLT
产品描述: ±0.2% DIN导轨安装,弹簧安装
供应商型号: SG-ENTUBE TE (50V 10V)
供应商: 期货订购
标准整包数: 1

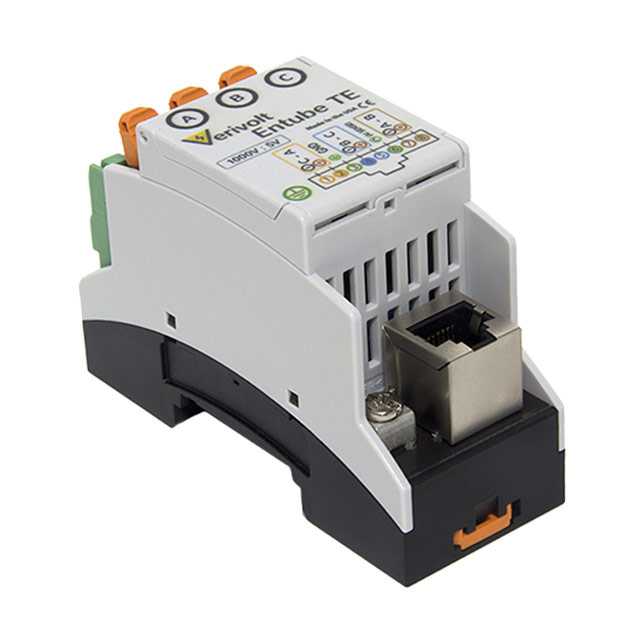

VERIVOLT 电流传感器 ENTUBE TE (50V 10V)

ENTUBE TE (50V 10V)概述


    产品简介


    Entube-TE 系列三相电压传感器 是专为紧凑型、高精度的三相测量设计的产品。其独特的设计使其能够在不依赖外部电源的情况下运行,广泛应用于工业控制、电力系统监测、以及各种需要高精度电压测量的场合。

    技术参数


    - 输入范围:±100V、±200V、±300V、±400V、±500V、±750V、±1000V
    - 带宽(-3dB点):1000V 为 85kHz,500V 为 85kHz,400V 为 85kHz,300V 为 50kHz,200V 为 50kHz,100V 为 25kHz
    - 增益(标准输出电压为10V时):±100V 为 10,±200V 为 20,±300V 为 30,±400V 为 40,±500V 为 50,±750V 为 75,±1000V 为 100
    - 输入阻抗:>1MΩ(±100V)、>2MΩ(±200V)、>3MΩ(±300V)
    - 输出阻抗:50kΩ 至 15kΩ
    - 电气精度:±0.2%(典型值为 ±0.05%)
    - 最大总相位偏移(60Hz):<0.05°
    - 共模抑制比:±2000V
    - 承受差分模式浪涌电压:±1000V
    - 工作温度范围:-25°C 至 70°C
    - 存储温度范围:-40°C 至 80°C
    - 重量:198克(7.0盎司)

    产品特点和优势


    Entube-TE 系列三相电压传感器 的主要特点是其高精度、宽带宽以及低成本。它的多功能性使得它可以在多种配置下使用,无论是 Delta 还是 Wye 测量。一个 Entube-TE 可以替代三个传感器,仅需一根电缆即可传输三个信号,这大大提高了通道密度,同时保证了高性能和低成本。其耐压等级也相当高,能够承受高达 ±2000V 的共模电压。

    应用案例和使用建议


    Entube-TE 系列常用于电力系统的实时监控,特别是在大型工厂、变电站和其他需要高精度电压监测的场合。安装时应注意将传感器连接到 DIN 铁轨上,并确保信号线与电源线分开布设以避免干扰。此外,为了保持良好的信号分辨率,应使用屏蔽双绞线电缆并限制长度不超过100米。

    兼容性和支持


    Entube-TE 系列传感器通过 RJ45 以太网接口进行数据传输和供电,与大多数计算机测量平台兼容。厂家提供全面的技术支持,包括详细的安装指南、故障排查手册及定期更新的软件工具包。

    常见问题与解决方案


    1. 问题:如何正确连接 Entube-TE 传感器?
    - 解决办法:首先将输入端子连接到待测电源,然后将 RJ45 接头连接到您的采集板或数据采集单元上。最后,确保接地线正确连接。
    2. 问题:信号带宽受限怎么办?
    - 解决办法:使用屏蔽双绞线并缩短电缆长度,建议不要超过100米。
    3. 问题:传感器出现异常,无法正常工作?
    - 解决办法:检查电源连接是否稳固,重新启动系统,并参考故障排查手册。

    总结和推荐


    综上所述,Entube-TE 系列三相电压传感器以其高精度、紧凑设计和低成本的优势,非常适合需要精密电压测量的应用场合。尤其是对于需要高通道密度和良好信号传输能力的场合,这款传感器无疑是一个理想选择。因此,我们强烈推荐此款产品。

ENTUBE TE (50V 10V)参数

参数
磁类型 -
精度 ±0.2%
最小工作供电电压 -
检测电流 -
响应时间 -
输出类型 -
最大工作供电电压 -
线性度 -
灵敏度 -
最大供电电流 -
安装方式 DIN导轨安装,弹簧安装
零件状态 在售

ENTUBE TE (50V 10V)厂商介绍

Verivolt是一家致力于研发和生产高品质电源产品的公司,其产品广泛应用于工业自动化、通信、医疗设备、电力系统等多个领域。主营产品包括:

1. 开关电源:提供稳定可靠的电力供应,适用于需要高效率和高可靠性的场合。
2. 线性电源:以其低噪声和高稳定性特点,适合对电源质量要求较高的应用。
3. 电源适配器:为各种电子设备提供便捷的电源解决方案。
4. 电源模块:模块化设计,便于集成和定制,适用于空间受限的场合。

Verivolt的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,确保产品技术领先。
- 质量控制:严格的质量管理体系,确保每一件产品都符合高标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和支持。

ENTUBE TE (50V 10V)数据手册

厂牌 PDF简要描述 下载
VERIVOLT 电流传感器 VERIVOLT ENTUBE TE (50V 10V) ENTUBE TE (50V 10V)数据手册

ENTUBE TE (50V 10V)封装设计

查看详情并下载
Symbol
Footprint
3D Model
