ENTUBE QE (1500V 5V L-N)

产品分类: 电流传感器
厂牌: VERIVOLT
产品描述: ±0.2% DIN导轨安装,弹簧安装
供应商型号: SG-ENTUBE QE (1500V 5V L-N)
供应商: 期货订购
标准整包数: 1

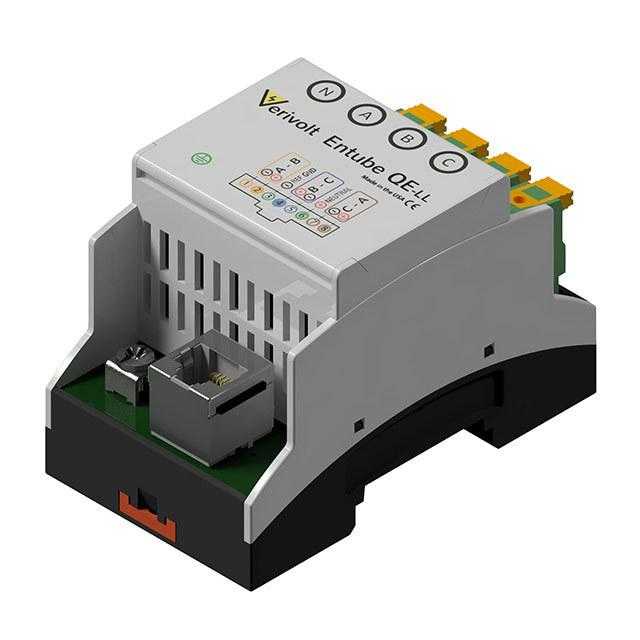

VERIVOLT 电流传感器 ENTUBE QE (1500V 5V L-N)

ENTUBE QE (1500V 5V L-N)概述


    产品简介


    Entube-QE系列三相电压传感器 是一款专为高精度三相系统测量设计的产品,具备紧凑的设计和卓越的性能。适用于工业自动化、电力监控、新能源系统等众多领域。本系列产品涵盖多个电压范围,从±100V到±1000V,并提供高达85kHz的带宽及0.2%的准确度。

    技术参数


    - 电压范围: ±100V, ±200V, ±300V, ±400V, ±500V, ±750V, ±1000V
    - 带宽: ±1000V:85kHz, ±750V:85kHz, ±500V:85kHz, ±400V:50kHz, ±300V:25kHz
    - 信号噪声: < 30 μV(±100V),< 60 μV(±200V),< 100 μV(±300V),< 130 μV(±400V),< 170 μV(±500V),< 220 μV(±750V),< 290 μV(±1000V)
    - 增益: ±1000V:100,±750V:75,±500V:50,±400V:40,±300V:30,±200V:20,±100V:10
    - 输入阻抗: > 1MΩ(±100V),> 2MΩ(±200V),> 3MΩ(±300V)
    - 线性输出阻抗: 15kΩ(±1000V),20kΩ(±500V),25kΩ(±400V),33kΩ(±300V),50kΩ(±200V)
    - 精度: ±0.2%
    - 最大总相移(60Hz时): < 0.05°
    - 共模抑制比: ±2000V
    - 耐受差分模式浪涌电压: ±1000V
    - 重量: 198g (7.0oz)
    - 尺寸: 1.4” x 1.4” x 4.5”
    - 工作温度: -25°C 至 70°C
    - 存储温度: -40°C 至 80°C

    产品特点和优势


    Entube-QE系列三相电压传感器 的独特之处在于其高性能与紧凑设计相结合。它可以替代四个传统差分传感器,只需一根电缆即可完成四路信号传输,极大地提高了通道密度。此外,该传感器还具有出色的共模抑制能力和强大的抗浪涌能力,使其能够在恶劣环境中稳定工作。其准确度和可靠性使它成为各种高压系统的理想选择。

    应用案例和使用建议


    Entube-QE系列三相电压传感器 可广泛应用于各类三相系统,如工业自动化、电力监控等。例如,在一个风力发电场中,可以将该传感器用于监测发电机的三相电压。根据手册提供的安装指南和接线图,确保正确连接电源和信号线。同时,为避免信号带宽限制和交叉干扰,推荐使用屏蔽STP网线以保持良好的信号分辨率。

    兼容性和支持


    该传感器采用RJ45以太网接口进行信号传输,能够兼容大多数计算机平台的数据采集系统。此外,制造商还提供了详细的用户手册和技术支持服务,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 信号失真 | 检查是否使用了适当的屏蔽网线并遵循正确的接线方式。 |
    | 输出不一致 | 确保所有输入端均正确连接,并检查电源供应是否稳定。 |
    | 传感器无法正常启动 | 确认是否已经正确安装,并检查接线是否松动。 |

    总结和推荐


    总体而言,Entube-QE系列三相电压传感器 在紧凑设计、高精度和高可靠性方面表现优异。其多功能性和广泛应用领域使其成为市场上极具竞争力的产品。如果需要高精度、稳定可靠的三相电压检测解决方案,强烈推荐使用这款传感器。

ENTUBE QE (1500V 5V L-N)参数

参数
输出类型 -
线性度 -
最小工作供电电压 -
灵敏度 -
最大供电电流 -
精度 ±0.2%
最大工作供电电压 -
响应时间 -
磁类型 -
检测电流 -
安装方式 DIN导轨安装,弹簧安装
零件状态 在售

ENTUBE QE (1500V 5V L-N)厂商介绍

Verivolt是一家致力于研发和生产高品质电源产品的公司,其产品广泛应用于工业自动化、通信、医疗设备、电力系统等多个领域。主营产品包括:

1. 开关电源:提供稳定可靠的电力供应,适用于需要高效率和高可靠性的场合。
2. 线性电源:以其低噪声和高稳定性特点,适合对电源质量要求较高的应用。
3. 电源适配器:为各种电子设备提供便捷的电源解决方案。
4. 电源模块:模块化设计,便于集成和定制,适用于空间受限的场合。

Verivolt的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,确保产品技术领先。
- 质量控制:严格的质量管理体系,确保每一件产品都符合高标准。
- 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
- 全球服务网络:拥有遍布全球的销售和服务网络,为客户提供快速响应和支持。

ENTUBE QE (1500V 5V L-N)数据手册

厂牌 PDF简要描述 下载
VERIVOLT 电流传感器 VERIVOLT ENTUBE QE (1500V 5V L-N) ENTUBE QE (1500V 5V L-N)数据手册
