首页  >  产品百科  >  XLR-6A-32

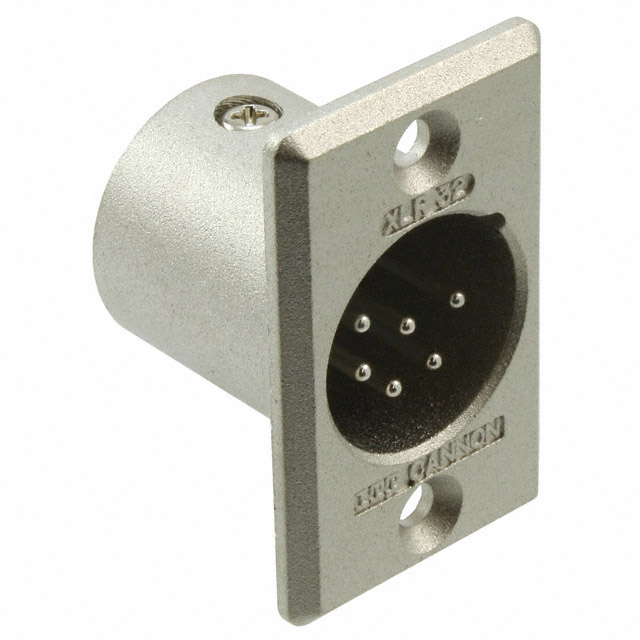

XLR-6A-32

产品分类: 圆形连接器
厂牌: ITT
产品描述: Latch Lock,Male Pins,Receptacle 焊盘 6pin Aluminum 7.5A 银 银色 法兰安装,面板安装 27.8mm(长度)*22.2mm(高度)
供应商型号:
供应商:
标准整包数: 0
ITT 圆形连接器 XLR-6A-32

XLR-6A-32概述

    Cannon Audio XL 系列连接器技术手册

    产品简介


    Cannon Audio XL系列连接器是ITT Interconnect Solutions的一个重要产品线,涵盖广泛的音频和其他低级别电路应用。自20世纪20年代初推出第一款音频连接器以来,Cannon一直在创新,以满足不断变化的技术需求。Cannon的音频产品涵盖了从低成本产品到高耐用性的高端连接器,适用于不同级别的应用需求。

    技术参数


    以下是Cannon Audio XL系列连接器的关键技术参数:
    - 接触点数量:2至7个
    - 额定电流:5A至15A(XLR、XLR插针)
    - 额定电压(AC):2引脚为200V,3至7引脚为133V
    - 绝缘耐压(AC):2引脚1600V,3至7引脚1400V
    - 绝缘电阻:最小5000兆欧
    - 接触电阻:2至4引脚最大5毫欧,5至7引脚最大10毫欧
    - 循环寿命:500次插拔
    - 工作温度范围:-35°C至+125°C(XLR),-35°C至+85°C(Mini-XL)
    - 电线兼容性:支持最大AWG 14至20
    - 电线截面:最大2.1平方毫米(2至3引脚),最大1.3平方毫米(4引脚),最大0.8平方毫米(5至6引脚),最大0.5平方毫米(7引脚)

    产品特点和优势


    Cannon Audio XL系列连接器具备以下显著特点和优势:
    - 坚固设计:能够承受极端的现场使用条件
    - 减震插座:减少振动和电气噪声
    - 快速断开锁扣:方便快捷地进行连接和断开
    - 低反射哑光表面:降低光反射
    - 互换和互配性:可与XLB-PCB和XLM-PCB互换

    应用案例和使用建议


    Cannon Audio XL系列连接器广泛应用于各种行业,包括放大器、均衡器、混音器、医疗电子设备、录音设备、测试仪器、工业控制设备、麦克风和摄像机等。针对不同的应用场景,用户可以参考手册中的组装指南和使用建议,确保正确安装和使用连接器。

    兼容性和支持


    Cannon Audio XL系列连接器与XLB-PCB和XLM-PCB互换和互配。ITT提供全面的支持和服务,确保用户能够在整个产品生命周期内获得可靠的支持。

    常见问题与解决方案


    - 问题:如何确保连接器插头和插座之间的电气连接?
    - 解决方案:按照手册中的组装步骤进行操作,使用正确的电线规格和正确的接触点焊接工艺。
    - 问题:如何确保连接器在高温环境下的稳定运行?
    - 解决方案:检查手册中规定的最大工作温度范围,并在应用时确保环境温度不超过该范围。

    总结和推荐


    Cannon Audio XL系列连接器以其高可靠性、耐用性和广泛的应用范围而闻名。如果您需要一个可靠的音频连接解决方案,Cannon Audio XL系列是一个非常值得考虑的选择。其坚固的设计、低反射哑光表面和快速断开锁扣使其成为市场上最优秀的音频连接器之一。
    ITT Interconnect Solutions作为行业领导者,在生产和技术支持方面都有出色的表现,强烈推荐使用Cannon Audio XL系列连接器。

XLR-6A-32参数

参数
针脚数 6pin
触头镀层 - 配接
类型 Latch Lock,Male Pins,Receptacle
颜色 银色
端接 焊盘
额定电流 7.5A
外壳材料 Aluminum
长*宽*高 27.8mm(长度)*22.2mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 托盘

XLR-6A-32厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

XLR-6A-32数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT XLR-6A-32 XLR-6A-32数据手册

XLR-6A-32封装设计

查看详情并下载
Symbol
Footprint
3D Model
