KJA6T15F35SN

产品分类: 圆形连接器
厂牌: ITT
产品描述: Female Sockets,Plug,Threaded 37pin Aluminum Alloy 金 银色 导线安装,自由悬挂,通孔安装
供应商型号: KJA6T15F35SN-ND
供应商: Digi-Key
标准整包数: 1
ITT 圆形连接器 KJA6T15F35SN

KJA6T15F35SN概述


    产品简介

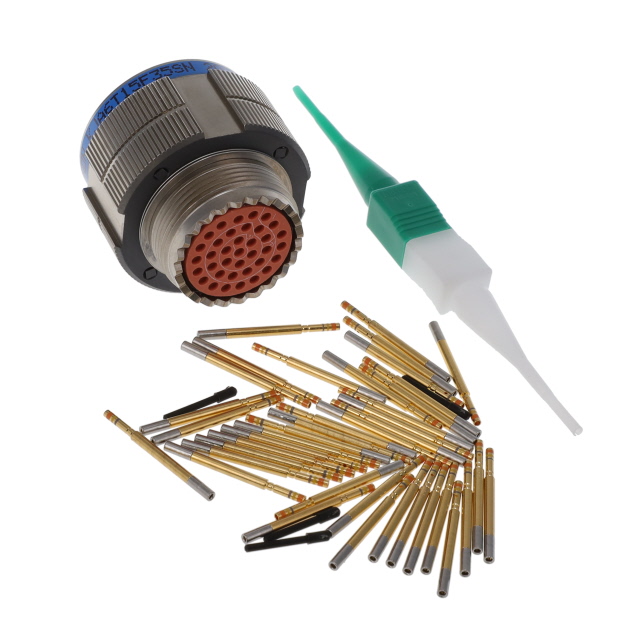

    KJA6T15F35SN 是一款来自Cannon品牌的电子元器件,属于Circular Product Line系列中的38999 Style Series III。作为一款Straight插头,KJA6T15F35SN在电子工程中具有广泛的应用领域,特别是在要求高可靠性和耐用性的环境中。该产品的主要功能包括实现可靠的电连接,提供环境抗性,并支持多种接触配置。

    技术参数


    - 壳体材料: 铝合金制成的耐腐蚀壳体
    - 绝缘材料: 高级塑料
    - 密封材料: 基于硅胶的弹性体
    - 镀层: 无电解镍
    - 接触排列: 15-35
    - 接触数: 37个22D尺寸的接触点
    - 接触类型: 后释放压接式接触点
    - 接触材料: 镀金铜合金
    - 极化: AR° 或 AP° BSC=95°, BR° 或 BP° BSC=141°, CR° 或 CP° BSC=208°
    - 防水/防尘: 支持
    - 耦合系统: 螺纹耦合
    - 外部弯曲力矩(25号): 1000 in/lbs
    - 随机振动: 492°F 下达到“J”级别
    - 正弦振动: 60 G, 85 至 +392°F
    - 温度范围: -65°C (85°F) 至 +200°C (+392°F)
    - 操作电压: Vrms = 433, Vdc = 613

    产品特点和优势


    KJA6T15F35SN 具有高度的环境适应性和耐用性,能够在极端环境下保持稳定工作。此外,它还具备极化设计以确保正确的插入顺序,并通过了高强度冲击和振动测试。其螺纹耦合系统确保了稳固的机械连接。由于其使用耐腐蚀材料并能够在恶劣条件下工作,这款产品非常适合航空航天、国防工业以及任何需要高度可靠连接的场合。

    应用案例和使用建议


    KJA6T15F35SN 广泛应用于军用设备、航空电子设备、卫星通信系统等领域。例如,在一个航空电子系统中,这种插头可以用于飞行器内部不同组件之间的信号传输。对于用户而言,建议在安装时确保所有接口正确对齐,以充分利用其极化设计带来的益处。另外,由于其温度范围宽广,可以在多种极端气候条件下正常使用,建议在低温或高温环境下使用时检查并调整相应的电气特性。

    兼容性和支持


    该产品能够与其他标准的KJA系列插件兼容。Cannon品牌为用户提供技术支持,包含安装指导、故障排除服务等。然而,需注意的是,此产品并未获得DLA的QPL/QML认证。

    常见问题与解决方案


    - 问题: 插头无法正确耦合?
    - 解决方法: 检查插头是否对准,尝试手动旋转直到完全就位。

    - 问题: 接触不良?
    - 解决方法: 确保所有接触点干净无损,并重新连接。

    - 问题: 连接器无法承受预定的机械负载?
    - 解决方法: 检查连接器的安装方式,确保紧固无误,并重新测试机械负载承受能力。

    总结和推荐


    KJA6T15F35SN凭借其出色的耐用性、环境适应性和多功能性,在恶劣环境中表现出色,是众多专业应用的理想选择。建议在高可靠性要求的应用场合使用此产品,且其高性价比使其成为值得投资的选择。

KJA6T15F35SN参数

参数
针脚数 37pin
触头镀层 - 配接
类型 Female Sockets,Plug,Threaded
颜色 银色
端接 -
额定电流 -
外壳材料 Aluminum Alloy
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

KJA6T15F35SN厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

KJA6T15F35SN数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT KJA6T15F35SN KJA6T15F35SN数据手册
