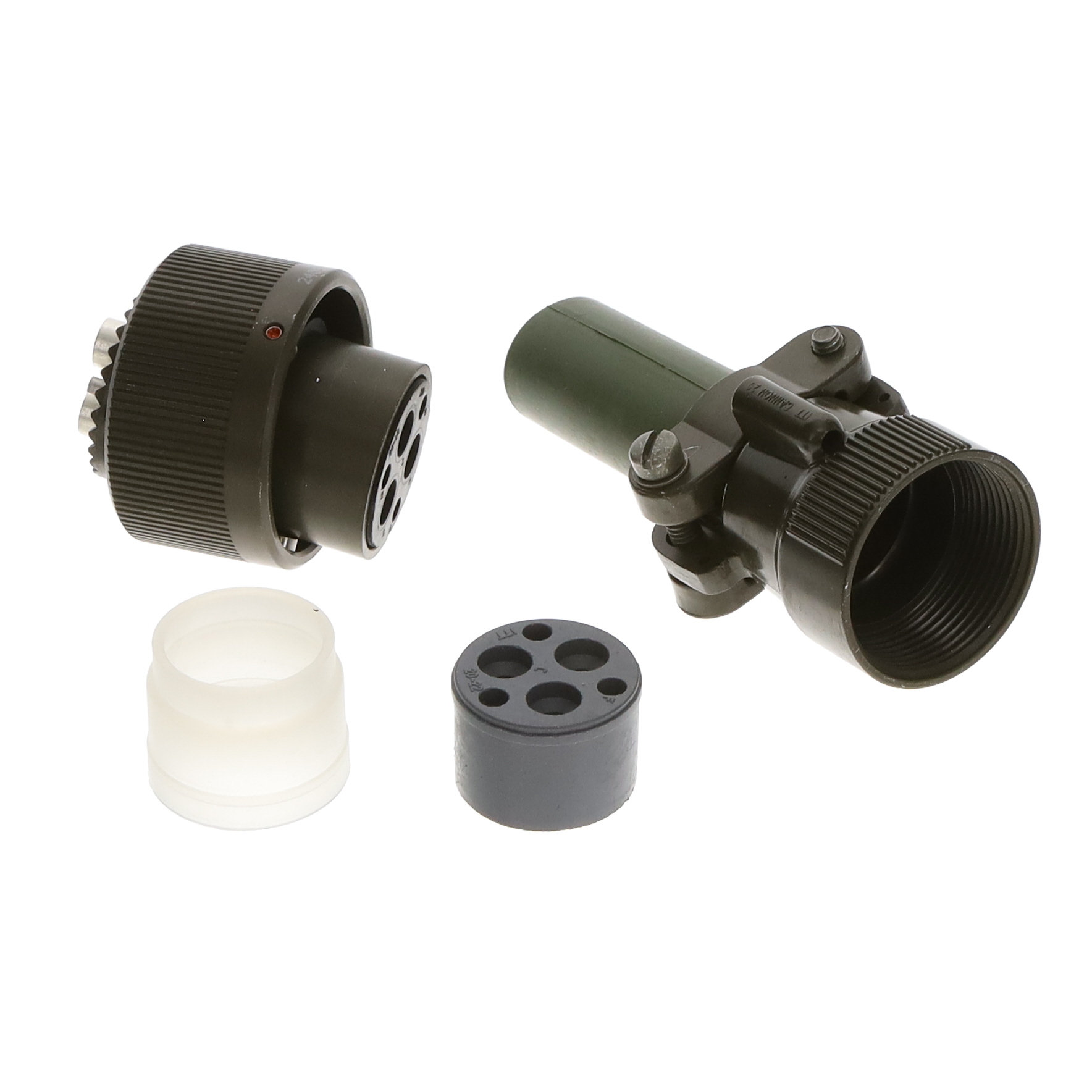

CA3106E20-22S-B

产品分类: 圆形连接器
厂牌: ITT
产品描述: Female Sockets,Plug,Reverse Bayonet Lock 焊盘 6pin Aluminum Alloy 22A,74A 银 橄榄绿,褐色 导线安装,自由悬挂,通孔安装 120mm(长度)
供应商型号: 1003-CA3106E20-22S-B-ND
供应商: Digi-Key
标准整包数: 1
ITT 圆形连接器 CA3106E20-22S-B

CA3106E20-22S-B概述


    产品简介


    Cannon CA Bayonet/VG95234连接器是按照VG95234标准设计的高可靠性电子连接器系列,以其卓越的反向卡口式耦合设计而闻名。最初专为航空及空载设备设计,目前广泛应用于多种极端环境下,如道路工程车辆、建筑机械、工业设备、铁路运输以及军事车辆等。其核心特点是耐用性、防水性和抗震性,使其成为连接关键数据传输的理想选择。

    技术参数


    以下为该连接器的主要技术规格:
    - 电流额定值:
    根据测试数据,单对接触点可承载最高电流范围从8A到245A(视接触尺寸和导线规格而定)。
    - 绝缘电阻:
    标准绝缘材料≥1000 MΩ;FKM材料≥5000 MΩ。
    - 绝缘耐压测试:
    按照VG95319标准,测试电压≥4500 Vrms。
    - 接触电阻:
    最大≤0.2 mΩ(具体值视接触尺寸和操作温度)。
    - 工作环境温度:
    标准绝缘材料:-55°C至125°C;FKM材料:-30°C至200°C。
    - 防水等级:
    IP68(水下10米/35英尺或1巴压力下持续16小时),IP69K(水射流密封)。
    - 振动测试:
    200 m/s² @ 10 Hz至2000 Hz频率范围内。

    产品特点和优势


    1. 耐用的壳体设计:铝制外壳适合最恶劣条件下的使用。
    2. 快速耦合:通过简单的120°旋转即可完成接头的可靠连接。
    3. 防水和抗震:满足严格的防水及抗振要求,确保长期稳定运行。
    4. 多用途选择:提供从1到65个电路的多种组合形式,并支持个性化定制。
    5. 广泛的适配性:符合VG95234和MIL-C-5015标准,兼容广泛的工业和军用需求。

    应用案例和使用建议


    应用案例:
    - 航空领域:用于飞机内部的信号传输系统。
    - 工业自动化:服务于重型设备中的电力和通信接口。
    - 军事装备:连接坦克和其他军事车辆的关键组件。
    使用建议:
    - 在高湿度或高腐蚀环境中使用时,应选择具有更高防腐蚀特性的镀层(例如SnZn或ZnNi)。
    - 进行组装时避免损坏导线绝缘层,推荐使用预浸锡工艺以提高焊接质量。
    - 确保所有接头正确安装并进行必要的密封处理,防止液体渗入。

    兼容性和支持


    - 兼容性:与多种工业设备和模块无缝对接,同时符合全球主流标准如RoHS。
    - 技术支持:ITT Cannon提供全面的技术文档和支持服务,包括详细的安装指南和故障排除手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确认卡扣是否完全锁紧。 |
    | 接触不良 | 检查接触点是否有氧化现象,并重新清洁处理。 |
    | 防水失效 | 确保密封圈和O形环安装正确无误。 |

    总结和推荐


    ITT Cannon CA Bayonet/VG95234连接器是一款集高性能与高可靠性于一体的电子元件,适用于苛刻的工作环境。其坚固的设计、灵活的应用范围以及完善的售后服务使其在市场上具有很强的竞争优势。因此,对于需要高性能连接解决方案的客户,我们强烈推荐使用此款连接器。
    结论:高度推荐。

CA3106E20-22S-B参数

参数
触头镀层 - 配接
类型 Female Sockets,Plug,Reverse Bayonet Lock
颜色 橄榄绿,褐色
端接 焊盘
额定电流 22A,74A
外壳材料 Aluminum Alloy
针脚数 6pin
长*宽*高 120mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装,袋装

CA3106E20-22S-B厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

CA3106E20-22S-B数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT CA3106E20-22S-B CA3106E20-22S-B数据手册

CA3106E20-22S-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
