430-8645-009

产品分类: 圆形连接器
厂牌: ITT

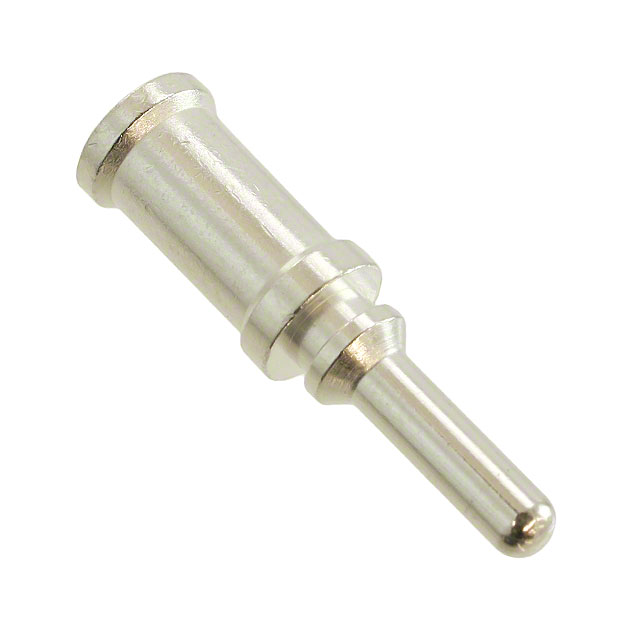

产品描述: ITT Cannon 圆形连接器插针 APD系列, 压接接线
供应商型号: 430-8645-009
供应商: 云汉优选
标准整包数: 1
ITT 圆形连接器 430-8645-009

430-8645-009概述

    Cannon APD / ISO 15170 Connectors 技术手册

    产品简介


    Cannon APD / ISO 15170系列连接器是ITT公司设计并制造的高品质互连解决方案。该系列连接器最初专为运输、越野车辆及其他特种车辆市场而开发,适用于各种恶劣环境的应用需求。如今,它们已被广泛应用于军事、工业等领域,提供小型化且轻量化的设计,满足高可靠性要求。这些连接器凭借其优越的性能,在交通运输、航空、军事等多个行业领域表现出色。

    技术参数


    - 电气特性:可支持1到51芯线(Way)的连接,涵盖从16 mm²至50 mm²的导线范围,电流可达245A,电压等级高达48VDC。
    - 机械特性:耐用性达到50次插拔循环,防护等级IP67,可在-40°C至125°C的温度范围内正常工作。
    - 环境适应性:通过了96小时盐雾测试、SO₂气体腐蚀测试以及制动液、变速箱油和燃料的耐受性测试,还能够承受24小时100 m/s²振动力的冲击。
    - 材料:外壳材料为聚对苯二甲酸丁二醇酯(PBT GF),密封圈采用氢化丁腈橡胶(HNBR)或氟橡胶(FKM),插针材质为铜合金镀银。

    产品特点和优势


    Cannon APD / ISO 15170系列连接器的主要特点是其坚固耐用的设计,特别适合于恶劣的工作环境。它们具有高电流承载能力,同时体积小巧,重量轻便,便于安装。这些连接器还具备良好的抗振动和防水防尘性能,使得它们在多个领域的应用中展现出显著的优势。

    应用案例和使用建议


    1. 交通运输:用于重型车辆和越野车的动力分配系统,如尾部提升机和车载导航设备。
    2. 电力传输:适用于无线电基站和天线供电的电力分配系统。
    3. 混合动力及电动汽车:能够承受高温和高振动环境下的稳定工作。

    使用建议:
    - 在使用时,确保按照手册中的指导进行正确装配和接线,以保证安全性和可靠性。
    - 定期检查连接器的密封性和外观状态,以防止外界污染物进入影响使用寿命。

    兼容性和支持


    Cannon APD / ISO 15170系列连接器具有较高的通用性和互换性,可以与其他标准接口进行连接。ITT公司提供了全方位的技术支持和服务,包括安装指南、维护手册以及快速响应的客户支持系统。

    常见问题与解决方案


    - Q1:连接器能否在高温环境下长期工作?
    - A1:该系列产品能够在-40°C至125°C的宽温范围内正常工作,但需要定期检查并保持适当的通风。

    - Q2:连接器如何防止液体渗入?
    - A2:该连接器具备IP67防护等级,能够有效抵御液体和灰尘的侵入,同时还采用了特殊的密封结构设计。

    总结和推荐


    Cannon APD / ISO 15170系列连接器是一款卓越的产品,它不仅符合ISO 15170标准,还具备高度的可靠性和广泛的适用性。无论是在恶劣环境下还是常规操作中,这款连接器都能够展现出出色的性能。因此,强烈推荐此产品给需要高质量、高性能连接解决方案的客户。

430-8645-009参数

参数 值
额定电流 -
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 功率,机制
颜色 -
端接 -
长*宽*高 30.9mm(长度)
安装方式 压入式
应用等级 工业级
零件状态 在售
包装方式 散装

430-8645-009厂商介绍

ITT 是一家多元化的制造商,为交通、工业和能源市场提供精心设计的关键部件和定制技术解决方案。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 ITT 相关型号,如 ZMM10、1N4003、M39029/57-354、BZX84C16 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

430-8645-009数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT 430-8645-009 430-8645-009数据手册
