XLR411C

产品分类: 圆形连接器
厂牌: ITT
产品描述: Female Sockets,Latch Lock,Plug 焊盘 4pin Aluminum 10A 银 银色 导线安装,自由悬挂,通孔安装 77mm(长度)*19mm(高度)
供应商型号: XLR411C
供应商: Master
标准整包数: 1

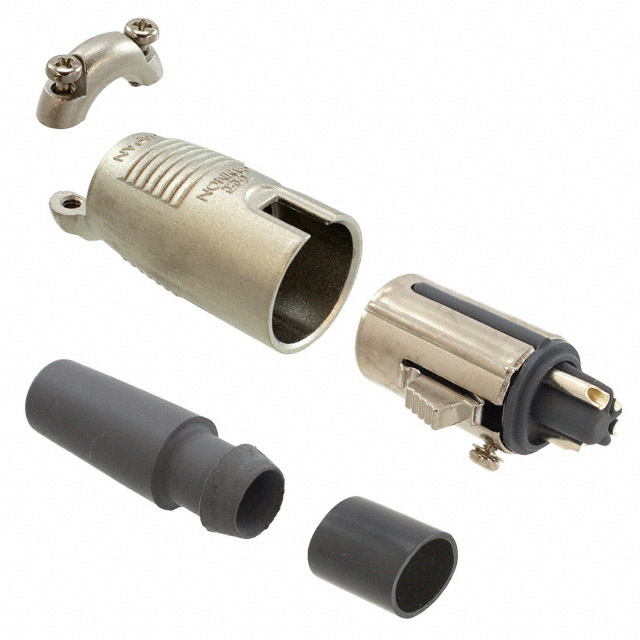

ITT 圆形连接器 XLR411C

XLR411C概述

    Cannon Audio XL系列电子元器件技术手册

    产品简介


    Cannon Audio XL系列是由ITT Interconnect Solutions(ITTI)设计和制造的高性能音频连接器,具有悠久的历史。该系列产品适用于多个市场,包括娱乐行业、医疗、工业控制设备、测试仪器、录音设备、电视摄像机和麦克风等。自20世纪20年代初期开始,Cannon就在音频连接器领域创新不断,推动了整个行业的进步。Cannon Audio XL系列连接器以其高可靠性、耐用性和低电接触电阻而闻名,特别是在严苛环境下的应用中表现尤为出色。

    技术参数


    Cannon Audio XL系列连接器的各项技术规格如下:
    | 参数 | 规格值 |

    | 接触点数量 | 2至7个 |
    | 额定电流 | 5A 至 15A |
    | 额定电压(AC) | 2针 200V;3至7针 133V |
    | 绝缘耐压(AC) | 2针 1600V;3至7针 1400V |
    | 绝缘电阻 | ≥ 5000MΩ @ 500V DC |
    | 接触电阻 | ≤ 5mΩ至10mΩ |
    | 使用温度范围 | -35°C 至 +125°C |
    | 线缆适配规格 | #14 至 #20 AWG |
    | 线径规格 | 最大 2.1mm² 至 0.5mm² |

    产品特点和优势


    - 高可靠性:由于采用了银或金涂层的铜合金触点和耐用的尼龙材料,确保在各种恶劣环境下依然可靠运行。
    - 易用性:配备了快速断开锁扣,简化安装和拆卸过程。
    - 多功能性:可用于各种音频设备,如放大器、均衡器、调音台等。
    - 环境保护:符合RoHS标准,对环境友好,满足现代绿色生产的需要。
    - 高互换性:可以与XLB-PCB和XLM-PCB互换和匹配,提供广泛的兼容性。

    应用案例和使用建议


    Cannon Audio XL系列连接器广泛应用于音频领域,例如音响系统、医疗设备、音频测试设备等。对于需要极高可靠性的场合,如航空电子设备、军用通信系统,也能够展现出色的性能。建议在安装过程中遵循制造商的指南,以确保正确的安装和使用。

    兼容性和支持


    Cannon Audio XL系列连接器与XLB-PCB和XLM-PCB系列完全兼容,但不能与Mini-XL系列对接。此外,ITT提供全面的技术支持,包括定制工程解决方案和完善的售后服务,以确保客户能够在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 如何清洁连接器?
    - 使用压缩空气或软布轻轻擦拭,避免使用腐蚀性溶剂。
    2. 如何处理焊接不良的情况?
    - 检查并重新焊接连接点,确保焊接质量。
    3. 如何确定正确的线径规格?
    - 参考产品手册,根据具体需求选择合适的线径。

    总结和推荐


    Cannon Audio XL系列连接器凭借其卓越的性能、可靠性及广泛的应用场景,在市场上占据了一席之地。这些连接器不仅符合RoHS标准,而且在各种恶劣条件下表现出色。因此,无论是专业音响工程师还是医疗设备制造商,都可以信赖Cannon Audio XL系列连接器。我们强烈推荐使用此系列产品,以实现最佳的音频传输效果和系统可靠性。

XLR411C参数

参数
类型 Female Sockets,Latch Lock,Plug
颜色 银色
端接 焊盘
额定电流 10A
外壳材料 Aluminum
针脚数 4pin
触头镀层 - 配接
长*宽*高 77mm(长度)*19mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

XLR411C厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

XLR411C数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT XLR411C XLR411C数据手册

XLR411C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.9685 ¥ 245.3632
10+ $ 25.2771 ¥ 210.1687
30+ $ 23.5956 ¥ 196.0839
50+ $ 22.366 ¥ 183.1553
100+ $ 20.9734 ¥ 171.7513
250+ $ 20.14 ¥ 164.9261
500+ $ 20.14 ¥ 164.9261
库存: 1458
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 245.36
直接购买
加入购物车
