KPSE02E22-21P

产品分类: 圆形连接器
厂牌: ITT

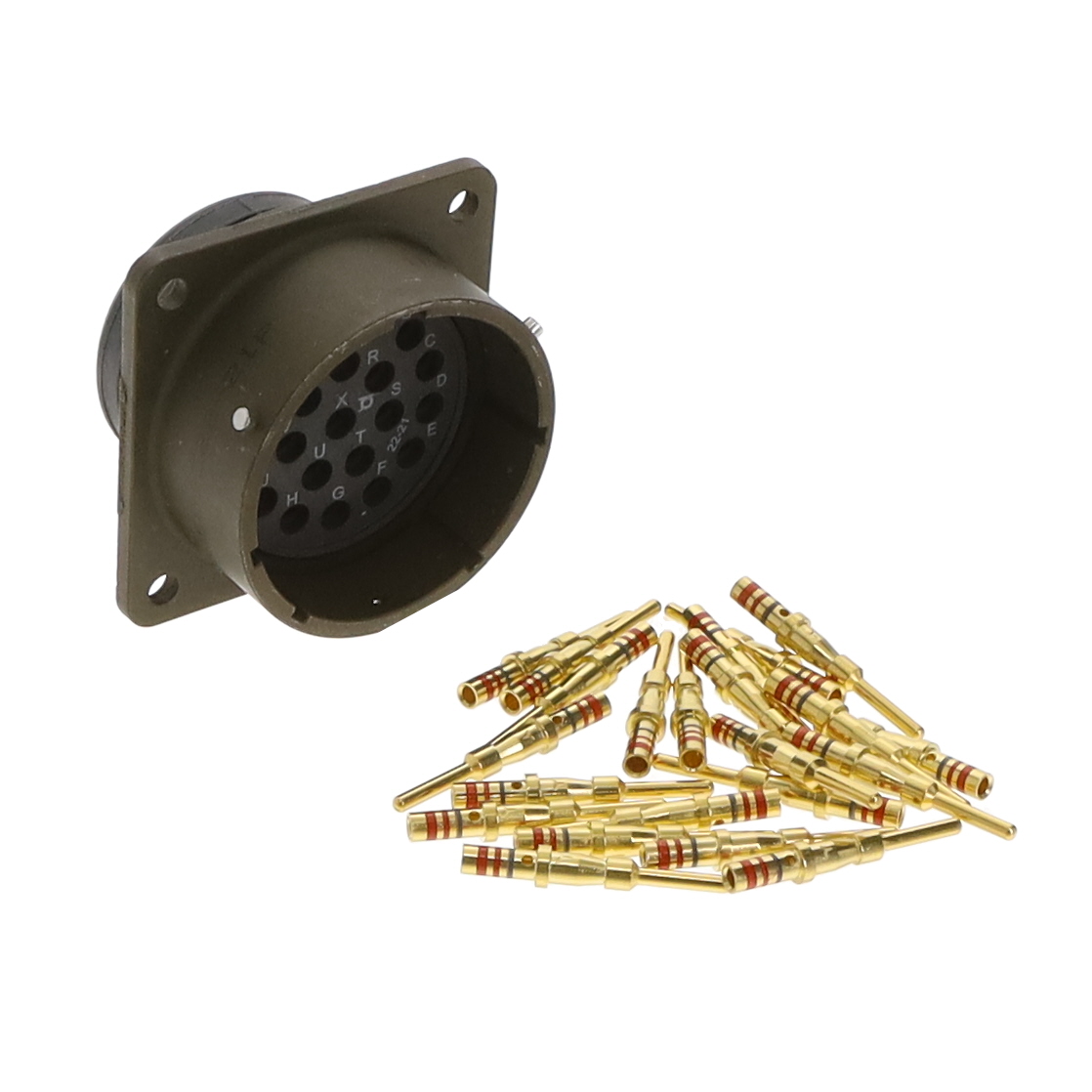

产品描述: Bayonet Lock,Male Pins,Receptacle 21pin Aluminum Alloy 13A 金 橄榄绿,褐色 法兰安装,面板安装 34.72mm(长度)*40.08mm(高度)
供应商型号: 1003-KPSE02E22-21P-ND
供应商: Digi-Key
标准整包数: 1
ITT 圆形连接器 KPSE02E22-21P

KPSE02E22-21P概述

    ITT Cannon KPSE/KPT/KPTC 连接器技术手册

    1. 产品简介


    ITT Cannon 的 KPSE、KPT 和 KPTC 系列迷你正扣锁紧连接器提供一系列高密度信号解决方案,适用于工业应用中的恶劣环境。这些连接器遵循 MIL-DTL-26482 系列 I 或 VG95328 标准,可广泛应用于越野车辆、传感器、工厂设备和其他重型工业设备中。KPSE 是高性能压接接触系统,采用快速简单的组装方式;KPT 是通用型系列之一,适合军事车辆应用;KPTC 则是另一种通用型系列,设计简单且价格适中,适用于多种工业用途。

    2. 技术参数


    - 电气数据
    - 额定电流(A):20A、16A
    - 测试电流(A):20A、16A
    - 毫伏降(mV):小于50
    - 接触到接触(压接):1.9mm
    - 接触到接触(焊接):0.75mm
    - 接触到壳体:1.0mm
    - 工作电压:140VDC/100VAC (服务等级1),165VDC/115VAC (服务等级2)
    - 电流测试曲线:根据多个接触对的数量而变化
    - 最小空气路径和爬电距离:5000MΩ
    - 机械数据
    - 试验电压(Vrms/VDC):根据服务等级不同而不同
    - 环境密封:IP67/IP68
    - 互换性:符合 MIL-DTL-26482 系列 I 和 VG95328 标准
    - 接合方式:½ 转正扣式耦合
    - 接触:Cu 合金,镀金/镀银
    - 温度范围:-55°C 至 125°C
    - 振动测试:150m/s² (10Hz至2000Hz)

    3. 产品特点和优势


    KPSE、KPT 和 KPTC 连接器具备多个独特的功能和优势。首先,它们提供了广泛的互换性,确保了不同系列间的兼容性。其次,这些连接器具有极高的环境密封性,能够达到 IP67 和 IP68 的防护等级。此外,KPSE 的高性能压接接触系统和 KPTC 的简单设计使其在多种工业应用中表现出色。

    4. 应用案例和使用建议


    这些连接器被广泛应用于各种严苛环境中,如越野车辆、传感器和工厂设备。例如,在越野车辆中,它们可用于发动机、变速器和其他关键组件之间的信号传输。在工厂设备中,它们可用于自动化控制系统的连接。使用时,建议选择合适的连接器类型以匹配特定的应用需求,例如 KPSE 适用于需要快速组装的应用,而 KPTC 则更适合低成本和易维护的场合。

    5. 兼容性和支持


    这些连接器与其他遵循 MIL-DTL-26482 系列 I 或 VG95328 标准的连接器完全兼容。ITT Cannon 提供详尽的技术支持和维护服务,帮助用户正确安装和使用这些连接器。此外,还提供了丰富的配件选项,满足各种定制化需求。

    6. 常见问题与解决方案


    - 问题1: 如何进行正确的接触安装?
    - 解决方案: 使用正确的工具(如插入工具和提取工具)按照制造商的说明进行安装和拆卸。
    - 问题2: 如何提高连接器的环境密封性?
    - 解决方案: 确保使用配套的橡胶绝缘体和密封套,并按照标准进行组装。

    7. 总结和推荐


    综上所述,ITT Cannon 的 KPSE、KPT 和 KPTC 连接器凭借其卓越的性能和广泛的应用范围,成为工业领域内连接解决方案的首选。其高可靠性、互换性和丰富的应用案例使其在市场上具有显著的竞争优势。我们强烈推荐这些连接器用于任何需要高性能和可靠性的工业应用。如果您有任何疑问,建议直接联系制造商获取更多信息和技术支持。

KPSE02E22-21P参数

参数
类型 Bayonet Lock,Male Pins,Receptacle
颜色 橄榄绿,褐色
端接 -
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 21pin
触头镀层 - 配接
长*宽*高 34.72mm(长度)*40.08mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装,袋装

KPSE02E22-21P厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

KPSE02E22-21P数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT KPSE02E22-21P KPSE02E22-21P数据手册
