首页  >  产品百科  >  XLR631

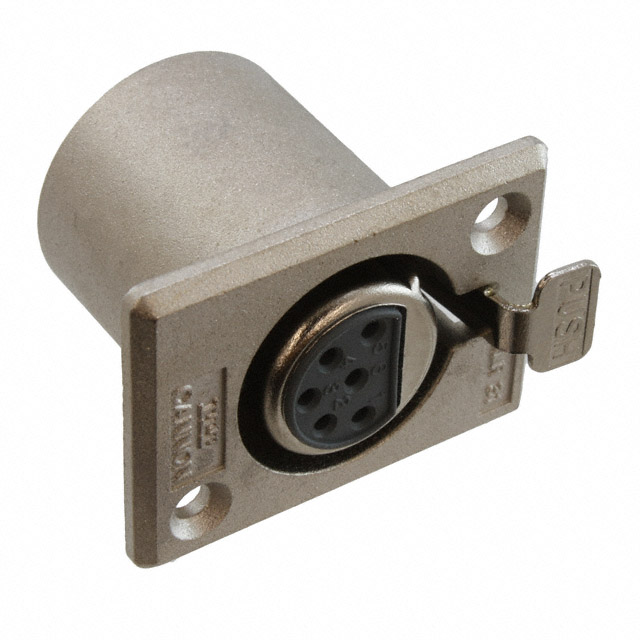

XLR631

产品分类: 圆形连接器
厂牌: ITT
产品描述: Female Sockets,Latch Lock,Receptacle 焊盘 6pin Aluminum 7.5A 银 银色 法兰安装,面板安装
供应商型号: XLR631
供应商: Master
标准整包数: 1
ITT 圆形连接器 XLR631

XLR631概述


    产品简介


    Cannon音频XL系列连接器是ITT公司旗下的高端音频连接解决方案之一。这些连接器最早可以追溯到1920年代,当时音频娱乐行业刚刚兴起,Cannon成功引领了音频连接器的技术潮流。如今,Cannon的音频连接器不仅适用于传统的低要求应用场景,还扩展到了高性能的数字音频时代,为军事、医疗、测试仪器、交通运输和工业控制等领域提供稳定可靠的连接方案。该系列连接器凭借其高可靠性和耐用性,赢得了全球专业用户的认可。

    技术参数


    Cannon音频XL系列连接器提供了多种型号和配置,以满足不同应用场景的需求。以下是一些关键的技术规格:
    - 额定电流:5A至15A(XLR插头和插座);3A(Mini-XL插头和插座)
    - 额定电压(AC):200V(两针);133V(三到七针)
    - 耐压(AC):1600V(两针);1400V(三到七针)
    - 绝缘电阻:最小5000MΩ(500V DC时)
    - 接触电阻:最大5mΩ至10mΩ
    - 耐用周期:500次循环
    - 工作温度范围:-35°C至+125°C(XLR系列);-35°C至+85°C(Mini-XL系列)
    - 导体材料:铜合金镀银或镀金
    - 外壳材料:铝合金表面处理成哑光镍

    产品特点和优势


    Cannon音频XL系列连接器的主要特点包括:
    - 创新设计:首次推出于1958年,该系列连接器因其创新设计而被公认为音频行业的标准。
    - 高可靠性:通过严格的机械和电气测试,确保在极端条件下的稳定表现。
    - 坚固耐用:采用耐振动和抗冲击的设计,确保在恶劣环境下的长期可靠性。
    - 环保合规:所有产品均符合RoHS标准,可选用环保的镀层和焊接材料。

    应用案例和使用建议


    应用案例:
    - 专业音响设备:Cannon XLR连接器广泛应用于专业音响系统、混音器和录音设备。
    - 军事通信系统:XLM-PCB系列连接器由于其高可靠性,也被用于军事通信系统中。
    - 小型化应用:Mini-XL系列连接器特别适合空间有限的应用场合,如紧凑型音频接口和便携式设备。
    使用建议:
    - 在安装过程中,建议仔细检查所有电气连接和机械装配,确保每个部件都正确安装。
    - 针对不同应用场景选择合适的接触材料和镀层,以获得最佳的信号传输效果。

    兼容性和支持


    Cannon音频XL系列连接器支持与其他标准型号互连,如XLM-PCB和Mini-XL系列。此外,ITT公司还提供详尽的技术文档和支持服务,帮助客户顺利进行产品选型和安装调试。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 插头无法插入插座 | 检查插头和插座是否有异物,确保插头插入方向正确。 |
    | 连接不稳定 | 确认安装是否牢固,必要时重新装配并紧固所有螺丝。 |
    | 接触电阻过高 | 检查接触面是否有氧化或损伤,清洁后重新装配。 |

    总结和推荐


    Cannon音频XL系列连接器凭借其卓越的品质和广泛的适用性,在专业音频设备、医疗设备和工业控制等多个领域拥有广泛的应用。推荐在需要高可靠性、耐用性和稳定性的音频连接场景中使用这些连接器。ITT公司提供的详尽的技术支持和服务也确保了用户能够轻松获取所需的支持。如果您正在寻找高性能的音频连接解决方案,Cannon音频XL系列无疑是您的理想选择。

XLR631参数

参数
外壳材料 Aluminum
针脚数 6pin
触头镀层 - 配接
类型 Female Sockets,Latch Lock,Receptacle
颜色 银色
端接 焊盘
额定电流 7.5A
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 托盘

XLR631厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

XLR631数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT XLR631 XLR631数据手册

XLR631封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 59.9391 ¥ 498.3689
5+ $ 59.0453 ¥ 490.9373
10+ $ 56.551 ¥ 469.9495
13+ $ 37.2235 ¥ 309.498
25+ $ 28.2808 ¥ 235.0188
38+ $ 27.719 ¥ 225.9203
50+ $ 27.5883 ¥ 225.9203
库存: 52
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 498.36
直接购买
加入购物车
