XLR6A11C

产品分类: 圆形连接器
厂牌: ITT
产品描述: Female Sockets,Latch Lock,Plug 焊盘 6pin Aluminum 7.5A 银 银色 导线安装,自由悬挂,通孔安装 77mm(长度)*19mm(高度)
供应商型号: XLR6A11C
供应商: Master
标准整包数: 1

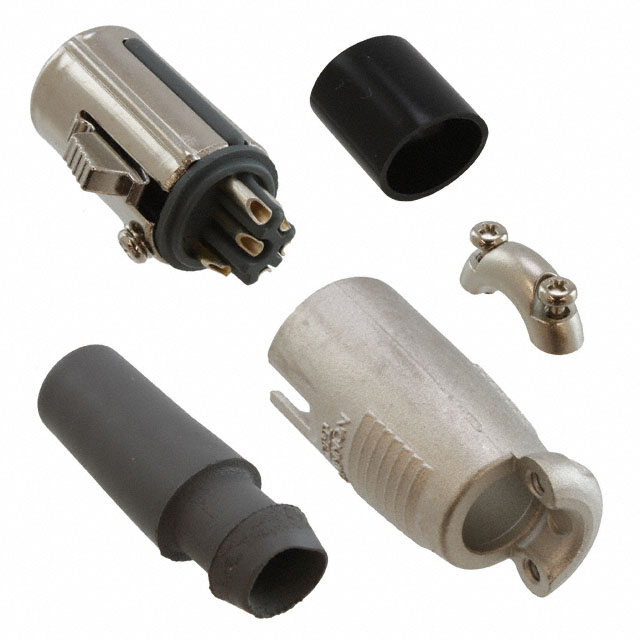

ITT 圆形连接器 XLR6A11C

XLR6A11C概述

    Cannon Audio XL — 高性能音频连接器

    产品简介


    Cannon Audio XL 是ITT Interconnect Solutions旗下的音频连接器系列,自20世纪20年代起,Cannon就一直在音频领域进行创新,为全球范围内的娱乐行业提供服务。Cannon的音频产品线涵盖了低到高多种等级的产品,旨在满足不同应用场合的需求。从1958年推出的XLR连接器开始,这些产品已成为音频技术发展的标志之一,并且最近还被选入了TECnology Hall of Fame(TEC技术名人堂)。
    Cannon Audio XL 系列包括XLR、XLM-PCB以及全新的Mini-XL插头和插座,这些产品广泛应用于各类音频设备,如放大器、均衡器、调音台等,同时也适用于医疗电子、录音设备、测试仪器等多种工业应用。

    技术参数


    以下是Cannon Audio XL 系列的主要技术参数摘要:
    | 特性 | 参数 |

    | 接触点数量 | 2至7个 |
    | 额定电流 | 5A 至 15A |
    | 额定电压 | 2针:200V;3至7针:133V |
    | 绝缘耐压 | 2针:1600V;3至7针:1400V |
    | 绝缘电阻 | ≥5000 MΩ(500V DC) |
    | 接触电阻 | ≤10mΩ(根据接触点数量变化) |
    | 使用温度范围 | -35°C 至 +125°C |
    | 最大拉拔次数 | 500次 |
    | 导线规格 | #14 至 #20 AWG(最大值) |
    | 导线截面积 | 0.5mm² 至 2.1mm² |
    | 外壳材料/表面处理 | 铝合金,亚光镍;可选择金镀层 |

    产品特点和优势


    Cannon Audio XL 系列具有以下显著特点和优势:
    - 耐用性:采用了耐久性设计,能够在极端环境下使用。
    - 防振动设计:通过采用减震橡胶绝缘体来最小化振动和电气噪声。
    - 快速断开锁:具备快速的断开和锁定机制,便于操作。
    - 兼容性强:与XLB-PCB和XLM-PCB系列互换和互通。
    - 环保标准:所有产品均符合RoHS标准。

    应用案例和使用建议


    Cannon Audio XL 的应用案例丰富,例如在音频播放系统、医疗器械、测试仪器等场合中都有广泛应用。对于新项目的开发者,建议使用Mini-XL系列以适应空间有限的应用场景。同时,应确保正确选择合适的导线规格和安装方法,以实现最佳的电气和机械性能。

    兼容性和支持


    Cannon Audio XL 系列的各型号之间可以相互兼容,如XLR与XLM-PCB系列可以互连但不能与Mini-XL系列互连。ITT公司提供了详尽的技术支持文档,并承诺对产品进行严格的质量控制和RoHS合规性管理,确保产品的可靠性和长期使用价值。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:如何选择合适的导线规格?
    解决方案:根据实际负载需求选择适当的AWG规格,建议使用制造商提供的导线规格指南。
    - 问题:如何正确安装XLR连接器?
    解决方案:遵循详细的安装手册进行组装,注意每一步的操作细节,特别是压接电缆的部分。

    总结和推荐


    总体而言,Cannon Audio XL 系列以其高度的可靠性、广泛的应用范围和优异的性能,在音频连接器市场上占据领先地位。对于追求高品质音频传输和持久耐用性的用户来说,这款产品无疑是最佳选择之一。因此,强烈推荐使用Cannon Audio XL 系列的产品。

XLR6A11C参数

参数
外壳材料 Aluminum
针脚数 6pin
触头镀层 - 配接
类型 Female Sockets,Latch Lock,Plug
颜色 银色
端接 焊盘
额定电流 7.5A
长*宽*高 77mm(长度)*19mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

XLR6A11C厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

XLR6A11C数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT XLR6A11C XLR6A11C数据手册

XLR6A11C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 44.9995 ¥ 381.1458
5+ $ 42.0086 ¥ 349.2842
10+ $ 41.3764 ¥ 344.0277
13+ $ 32.2749 ¥ 268.3525
25+ $ 28.9062 ¥ 240.216
38+ $ 28.2002 ¥ 230.9312
50+ $ 28.2002 ¥ 230.9312
库存: 28
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 381.14
