MKJ3A7F8-13PN

产品分类: 圆形连接器
厂牌: ITT
产品描述: Bayonet Lock,Male Pins,Receptacle 13pin Aluminum Alloy 5A 金 隔板安装,面板安装
供应商型号: MKJ3A7F8-13PN
供应商: Master
标准整包数: 1

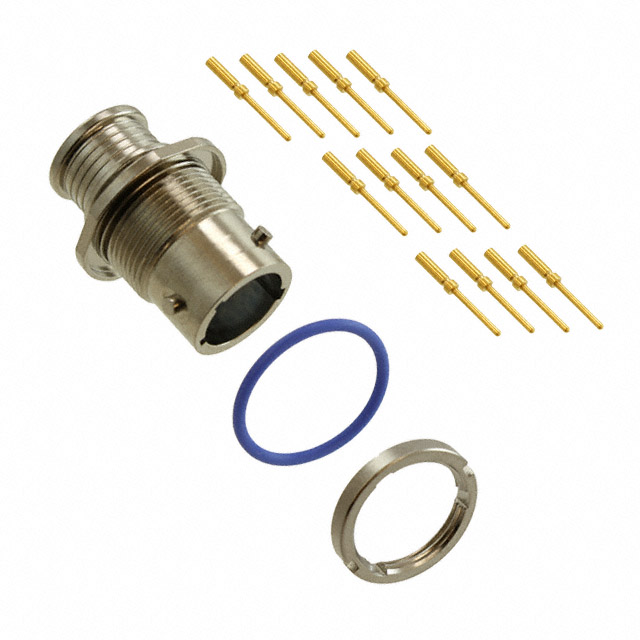

ITT 圆形连接器 MKJ3A7F8-13PN

MKJ3A7F8-13PN概述

    ITT Cannon MKJ 系列连接器

    产品简介


    ITT Cannon MKJ系列连接器是一系列高性能、轻量化和小型化的微型圆形连接器。这类连接器能够提供与大型和重型军事标准环境连接器相似的电气和机械特性,同时显著减少了重量(71%)和体积(52%)。MKJ系列特别适用于各种恶劣环境的应用场合,包括工业、国防、航空等领域。此外,这些连接器具有多种耦合方式(螺纹、卡口式、断开式),设计紧凑,可适应广泛的安装需求。

    技术参数


    - 重量和尺寸: 减重71%,减小52%
    - 接触电镀: 镍锡镀层、黑色锌镍镀层和橄榄色镉镀层
    - 最大振动: 200 m/s²(20g)有效值
    - 温度范围: -55°C 到 +150°C(-67°F 到 +300°F)
    - 工作电流: 最大5安培,最大电压500VAC
    - 绝缘电阻: 大于5000兆欧
    - 耐久性: 高达2000次插拔周期
    - 密闭性能: 盐雾测试可达500小时
    - 屏蔽效果: 40分贝衰减,频率范围100MHz至1000MHz
    - 防水性能: 配备防水背盖
    - 兼容标准: 符合MIL-C-39029和MIL-DTL-38999标准

    产品特点和优势


    - 多功能耦合方式: 支持螺纹、卡扣和断开三种耦合方式
    - 高可靠性: 设计耐用,符合MIL-DTL-38999标准的抗震和抗振要求
    - 高密度设计: 接触间距最小为0.076英寸
    - 多方位防护: 防尘帽和防震背壳保证密封性能
    - 多种型号选择: 提供不同的外壳材料和安装方式

    应用案例和使用建议


    MKJ系列连接器广泛应用于导航系统、遥测设备、医疗诊断仪器、军用和商用飞机电子设备等多个领域。例如,在军事通信设备中,由于其坚固的设计和高防护等级,可确保在恶劣环境中稳定运行。对于工业设备而言,其紧凑的设计和多重耦合方式有助于节省空间并方便操作。建议在选择连接器时,根据具体应用需求选择合适的接触间距和插拔次数。

    兼容性和支持


    MKJ系列连接器可与其他电子元器件兼容,如铝制外壳和不锈钢材料。制造商提供各种工具和附件,包括压接工具、接触插入/提取工具以及带状缠绕工具,以确保安装和维护的便捷性。此外,供应商还提供全面的技术支持和服务。

    常见问题与解决方案


    - Q: 插拔次数不足怎么办?
    - A: 一般情况下,MKJ系列可实现高达2000次插拔。若需要更高的插拔次数,可考虑选择更高规格的产品。

    - Q: 如何确保连接器的防水性能?
    - A: 使用配套的防水背盖可以有效提高密封性,同时选择合适的标准插拔次数也很重要。

    总结和推荐


    ITT Cannon MKJ系列连接器凭借其独特的设计、卓越的可靠性和广泛的适用性,成为恶劣环境下连接应用的理想选择。它不仅在工业领域表现出色,在国防和航空航天领域同样具备强大的竞争力。因此,我们强烈推荐此系列产品用于各类严苛环境下的连接需求。

MKJ3A7F8-13PN参数

参数
针脚数 13pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 -
端接 -
额定电流 5A
外壳材料 Aluminum Alloy
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

MKJ3A7F8-13PN厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

MKJ3A7F8-13PN数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT MKJ3A7F8-13PN MKJ3A7F8-13PN数据手册

MKJ3A7F8-13PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 171.9257 ¥ 1429.4912
5+ $ 153.6152 ¥ 1276.5713
7+ $ 142.464 ¥ 1161.1354
13+ $ 140.3889 ¥ 1149.645
19+ $ 130.2292 ¥ 1066.4475
25+ $ 130.2292 ¥ 1066.4475
库存: 109
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1429.49
直接购买
加入购物车
