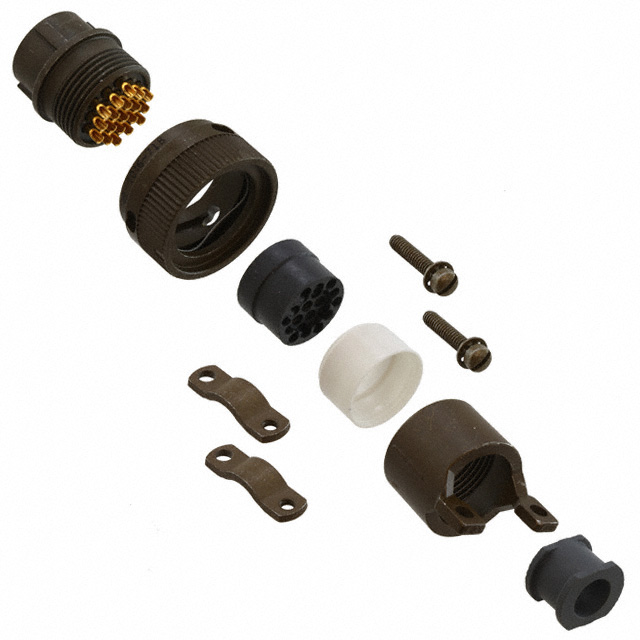

KPT06F14-19S

产品分类: 圆形连接器
厂牌: ITT
产品描述: ITT Cannon 19芯航空插座 航空连接器 KPT系列, 电缆安装, 7.5A, 600 V 交流,850 V 直流, 外壳尺寸14
供应商型号: SXE-KPT06F14-19S
供应商: 海外现货
标准整包数: 1

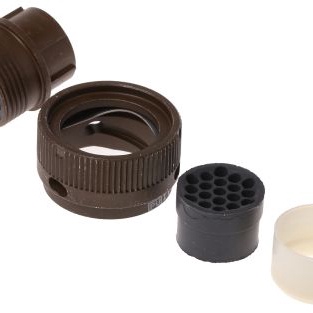

ITT 圆形连接器 KPT06F14-19S

KPT06F14-19S概述


    产品简介


    ITT Cannon的KPT、KPSE和KPTC系列微型正向卡口锁紧连接器提供了多种高密度信号解决方案,适用于极其严苛的工作环境。这些连接器根据MIL-DTL-26482标准设计,原用于军用车辆,现已成为工业领域的标准,例如越野车辆、传感器、工厂设备和其他重型工业应用。

    技术参数


    - 插针布局:2至24路
    - 防护等级:IP67/IP68(KPSE)
    - 工作温度范围:-55°C至125°C
    - 接触电阻:小于50毫伏
    - 耐压测试:服务等级1-1500VAC,服务等级2-2300VAC
    - 振动测试:振动应力150m/s²,频率范围10Hz到2000Hz;随机振动应力频率范围5Hz到500Hz
    - 材料:外壳采用铝合金,绝缘体为聚氯丁二烯,接点材质为铜合金,镀金和镀银

    产品特点和优势


    - 简单安装和维护:手插入式接点,无需楔形锁或盲封
    - 卓越的成本效益比:与同类产品相比,具有更高的性价比
    - 高度可靠性:达到IP69K密封级别,适合极端环境
    - 正向锁定装置和极化键:确保可靠的连接

    应用案例和使用建议


    KPSE/KPT/KPTC系列连接器广泛应用于工业领域,如越野车辆、传感器、工厂设备和国防车辆等。在使用时,建议根据具体的应用需求选择合适的连接器型号,并确保正确安装和维护以保持其最佳性能。

    兼容性和支持


    KPSE、KPT和KPTC系列可与所有按照MIL-DTL-26482标准设计的产品线互配,且提供多种定制选项。ITTCannon还提供了丰富的配件和工具支持,方便用户进行安装和维护。

    常见问题与解决方案


    - 问题1:安装过程中接点松动
    - 解决方案:检查接点装配是否正确,确保接点和绝缘体紧密结合
    - 问题2:连接器无法达到规定密封等级
    - 解决方案:确认所有密封组件正确安装,尤其是橡胶圈和密封垫片

    总结和推荐


    ITT Cannon的KPSE/KPT/KPTC系列连接器以其高可靠性和广泛应用性,在工业领域表现出色。它们不仅符合严苛的环境要求,而且具备良好的成本效益。强烈推荐这些连接器用于需要高性能和高可靠性的工业应用中。对于特定项目,建议咨询ITT Cannon的专业团队以获得更详细的建议和技术支持。

KPT06F14-19S参数

参数
针脚数 19pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 橄榄绿,褐色
端接 焊盘
额定电流 7.5A
外壳材料 Aluminum Alloy
长*宽*高 46mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,袋装

KPT06F14-19S厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

KPT06F14-19S数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT KPT06F14-19S KPT06F14-19S数据手册

KPT06F14-19S封装设计

查看详情并下载
Symbol
Footprint
3D Model
