首页  >  产品百科  >  MKJ3A6F7-10SN

MKJ3A6F7-10SN

产品分类: 圆形连接器
厂牌: ITT
产品描述: Bayonet Lock,Female Sockets,Plug 10pin Aluminum Alloy 5A 金 导线安装,自由悬挂,通孔安装
供应商型号: 1003-1380-ND
供应商: Digi-Key
标准整包数: 1

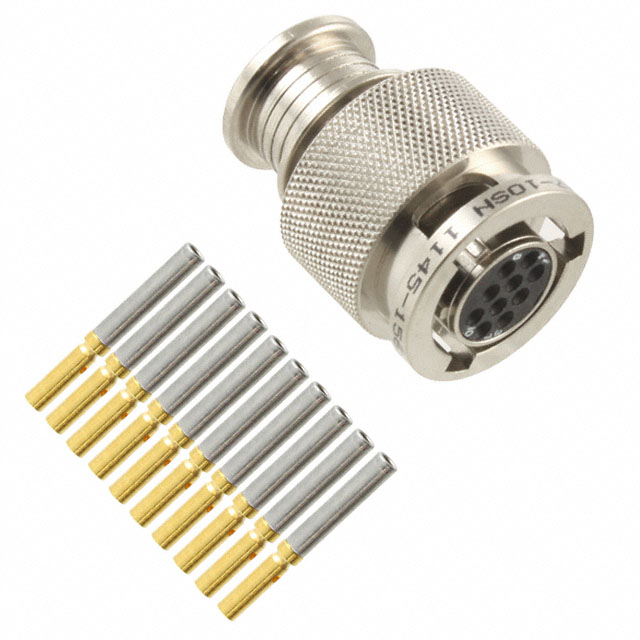

ITT 圆形连接器 MKJ3A6F7-10SN

MKJ3A6F7-10SN概述

    Trinity MKJ 系列微型圆形连接器技术手册

    产品简介


    Trinity MKJ 是由 ITT Cannon 生产的一款微型圆形连接器系列,广泛应用于军事和商业航空等领域。这些连接器具有多种耦合方式(螺纹、卡口式和快卸式),在不牺牲环境性能或可靠性的前提下实现了71%的重量减轻和52%的体积减少。Trinity MKJ 连接器以其创新的设计和多功能性著称,适用于多种严苛环境下的应用,包括工业、国防和航空航天。

    技术参数


    - 接触类型: 后释放压接、PC尾端/焊杯
    - 电气特性:
    - 最大电流:5安培(最大电压500VAC)
    - 绝缘电阻:5000兆欧姆
    - 接触电阻:8毫欧姆
    - 工作温度范围:-55°C 到 +150°C
    - 环境密封: 达到MIL-DTL-38999标准,提供IP68防护等级
    - 振动耐受性: 最大加速度200 m/s²(20g)
    - 冲击耐受性: 最大冲击300g / 37g
    - 耦合机制: 螺纹、卡口式、快卸式
    - 防护等级: 防水防尘
    - 材料: 外壳采用铝或不锈钢,绝缘体为热塑塑料,密封件为氟硅橡胶,接触件为铜合金镀金

    产品特点和优势


    Trinity MKJ 系列连接器的主要特点包括:
    - 轻量化设计: 重量减轻71%,体积减少52%
    - 高性能: 满足严格的MIL-DTL-38999标准
    - 多用途: 适合各种严苛环境应用,如军事、航空航天和工业设备
    - 高可靠性: 可承受高达2000次插拔循环
    - 环保: 符合RoHS标准

    应用案例和使用建议


    Trinity MKJ 连接器已广泛应用于多种场合,例如:
    - 军事和航天: 导弹系统、军用航空电子设备
    - 工业: 坚固耐用的计算机和手持通信设备
    - 医疗: 医学测试和诊断设备
    使用建议:
    - 在严苛环境中使用时,确保正确的装配和密封,以保持连接器的可靠性和防护等级。
    - 选择合适的耦合方式以满足特定应用的需求,例如在频繁拆装的应用中可考虑使用快卸式连接器。

    兼容性和支持


    Trinity MKJ 系列连接器具有高度的兼容性,适用于多种型号和布局。此外,ITT Cannon 提供了全面的技术支持和售后服务,确保用户能够在任何情况下获得帮助。

    常见问题与解决方案


    常见问题及其解决方案:
    - 问题: 连接器无法正确锁定
    - 解决方案: 确认锁紧机构没有损坏,并检查是否有异物阻碍。
    - 问题: 接触不良
    - 解决方案: 清洁接触面并重新压接接触件。
    - 问题: 密封失效
    - 解决方案: 更换密封件并确保正确安装。

    总结和推荐


    Trinity MKJ 系列微型圆形连接器是一款优秀的电子元件,以其独特的轻量化设计和多功能性脱颖而出。它不仅符合严格的行业标准,还提供了出色的环境性能和高可靠性。对于需要在严苛环境下工作的系统而言,这款连接器是理想的选择。我们强烈推荐用户选择 Trinity MKJ 系列连接器来提高系统的可靠性和性能。

MKJ3A6F7-10SN参数

参数
端接 -
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 10pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 -
安装方式 导线安装,自由悬挂,通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

MKJ3A6F7-10SN厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

MKJ3A6F7-10SN数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT MKJ3A6F7-10SN MKJ3A6F7-10SN数据手册

MKJ3A6F7-10SN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 159.9728 ¥ 1338.7724
10+ $ 135.9883 ¥ 1138.0523
25+ $ 127.4832 ¥ 1066.875
50+ $ 121.4081 ¥ 1016.0344
库存: 21
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1338.77
