XLR611C

产品分类: 圆形连接器
厂牌: ITT
产品描述: Female Sockets,Latch Lock,Plug 焊盘 6pin Aluminum 银 银色 导线安装,自由悬挂,通孔安装
供应商型号: 1003-1248-ND
供应商: Digi-Key
标准整包数: 1

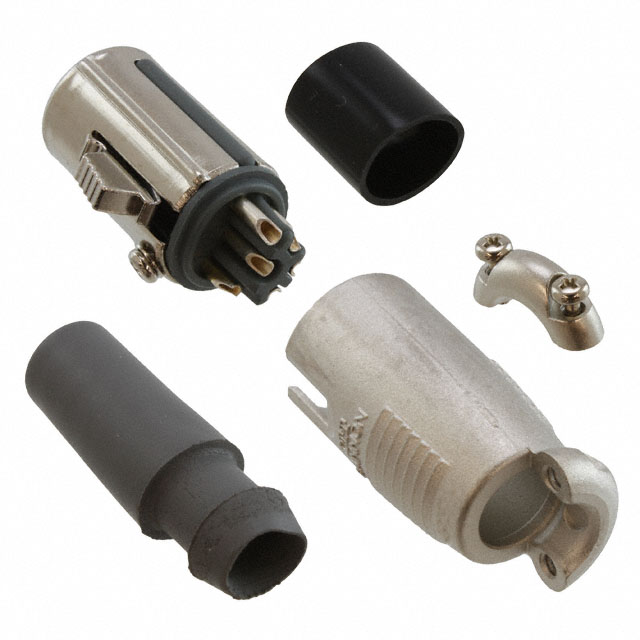

ITT 圆形连接器 XLR611C

XLR611C概述

    Cannon Audio XL 系列音频连接器产品技术手册

    产品简介


    Cannon Audio XL系列音频连接器是ITT Interconnect Solutions公司旗下的旗舰产品之一,自20世纪20年代早期起,Cannon便引领着音频连接器的技术革新。其产品线涵盖从低端应用到高端耐用型应用的各种需求,旨在为娱乐行业、医疗电子、录音设备、测试仪器等多种领域提供卓越的解决方案。

    技术参数


    Cannon Audio XL系列音频连接器的关键技术规格如下:
    | 参数 | 规格 |

    | 接触点数量 | 2至7个 |
    | 额定电流 | 5A至15A |
    | 额定电压(交流) | 200V(2针),133V(3-7针) |
    | 绝缘耐压(交流) | 2针:1600V;3-7针:1400V |
    | 绝缘电阻 | 5000MΩ以上(500V DC) |
    | 接触电阻 | 2-4针:5mΩ最大;5-7针:10mΩ最大 |
    | 循环次数 | 500次 |
    | 操作温度 | -35°C至+125°C |
    | 线材适用范围 | #14至#20 AWG |

    产品特点和优势


    1. 创新设计:Cannon Audio XL系列采用快速断开锁扣设计,确保长期耐用。
    2. 高性能材料:接触点采用铜合金,绝缘体采用氯丁橡胶,壳体采用铝合⾦材料。
    3. 抗振动能力:独特的橡胶绝缘体设计可以最大限度地减少振动和电噪声。
    4. 兼容性高:可与其他XLB-PCB和XLM-PCB互换使用。

    应用案例和使用建议


    Cannon Audio XL系列广泛应用于专业音频系统、医疗电子设备和工业控制装置等领域。例如,在专业录音棚中,这些连接器能够承受长时间高负载使用,提供稳定的信号传输。建议在安装时注意电缆的固定,避免长时间拉扯导致连接不稳定。

    兼容性和支持


    - 兼容性:与XLB-PCB和XLM-PCB连接器具有良好的互换性。
    - 支持:ITT公司提供全面的技术支持和售后服务,确保用户获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:连接器接触不良。
    解决方案:检查连接器是否完全插入到位,必要时重新焊接接触点。
    2. 问题:外壳损坏。
    解决方案:更换外壳组件或整个连接器。

    总结和推荐


    Cannon Audio XL系列音频连接器凭借其高度可靠的设计、卓越的性能和广泛的兼容性,成为音频设备领域的首选产品。无论是高端专业用途还是日常应用,都表现出色。因此,强烈推荐给需要高质量音频连接解决方案的用户。
    通过这一系列的详细介绍,希望能帮助您更好地了解Cannon Audio XL系列音频连接器的技术特性和应用价值,从而在选择合适的音频连接解决方案时做出明智的决定。

XLR611C参数

参数
类型 Female Sockets,Latch Lock,Plug
颜色 银色
端接 焊盘
额定电流 -
外壳材料 Aluminum
针脚数 6pin
触头镀层 - 配接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

XLR611C厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

XLR611C数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT XLR611C XLR611C数据手册

XLR611C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 38.6984 ¥ 323.8572
10+ $ 32.89 ¥ 275.2482
30+ $ 30.4373 ¥ 254.7225
50+ $ 29.3604 ¥ 245.7102
100+ $ 27.9603 ¥ 233.9927
250+ $ 26.2121 ¥ 219.3627
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 323.85
