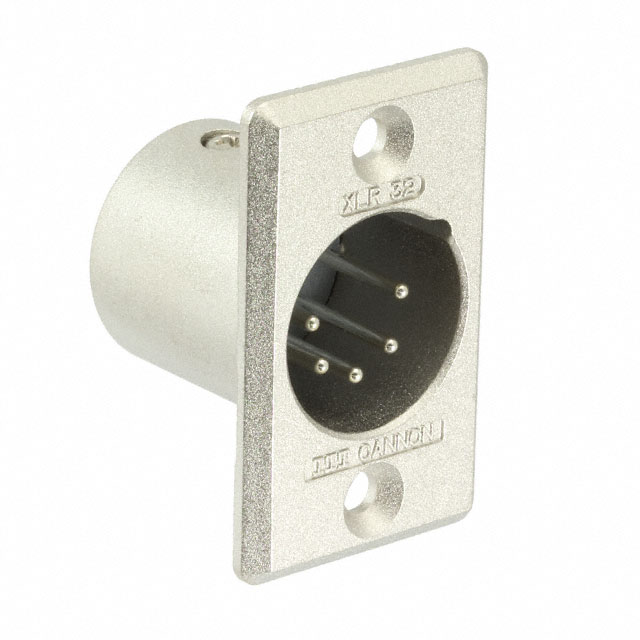

XLR532

产品分类: 圆形连接器
厂牌: ITT
产品描述: Latch Lock,Male Pins,Receptacle 焊盘 5pin Aluminum 7.5A 银 银色 法兰安装,面板安装 27.8mm(长度)*22.2mm(高度)
供应商型号: XLR532
供应商: Master
标准整包数: 10
ITT 圆形连接器 XLR532

XLR532概述

    Cannon Audio XL 系列技术手册

    1. 产品简介


    Cannon Audio XL 系列是 ITT Interconnect Solutions 提供的一系列音频连接器,适用于广泛的应用场合,包括音响设备、医疗电子设备、录音设备、测试仪器等。自1920年代以来,Cannon 就致力于音频连接器的研发,通过创新不断满足市场需求。最新的 Mini-XL 系列相比标准的 XLR 连接器体积减少了40%,在空间受限的应用中表现出色。

    2. 技术参数


    | 参数 | 规格 |

    | 接触点数 | 2至7个 |
    | 额定电流 | 5A 至 15A |
    | 额定电压 (AC) | 2针:200V
    3至7针:133V |
    | 耐压 | 2针:1600V
    3至7针:1400V |
    | 绝缘电阻 | ≥ 5000MΩ (500V DC) |
    | 接触电阻 | 2至4针:≤5mΩ
    5至7针:≤10mΩ |
    | 耐用周期 | 500次循环 |
    | 工作温度范围 | -35°C 至 +125°C |
    | 导线适用范围 | AWG 14 至 20 |

    3. 产品特点和优势


    - 耐用设计:专为极端环境使用而设计,适用于广泛的工业应用。
    - 高可靠性:采用橡胶减震绝缘材料,有效减少振动和电气噪声。
    - 快速插拔锁扣:提供便捷且可靠的插拔体验。
    - 低反射率哑光处理:减少反射,提高美观度。
    - 可互换性和兼容性:与 XLR-PCB 和 XLM-PCB 兼容,方便系统集成。

    4. 应用案例和使用建议


    - 应用场景:用于专业音响设备、录音设备、测试仪器等。
    - 使用建议:
    - 在安装前仔细检查导线规格是否符合要求。
    - 使用合适的工具进行插拔操作,避免损坏连接器。
    - 定期检查连接器状态,确保长期可靠运行。

    5. 兼容性和支持


    - 兼容性:XLR、XLM-PCB 和 Mini-XL 系列可以相互兼容,但不能与 Mini-XL 系列互配。
    - 支持:ITT 提供全面的技术支持和售后服务,确保客户能够顺利使用产品并获得最佳效果。

    6. 常见问题与解决方案


    - 问题1:如何正确安装 Mini-XL 连接器?
    - 解答:参照手册中的装配指南,确保正确安装导线和外壳。
    - 问题2:接触电阻过高怎么办?
    - 解答:检查接触点是否有氧化或损伤,必要时更换新的接触点。

    7. 总结和推荐


    Cannon Audio XL 系列连接器凭借其耐用设计、高可靠性以及广泛的兼容性,在音频行业中具有显著的优势。无论是音响设备还是测试仪器,这款连接器都能满足不同应用的需求。因此,强烈推荐在需要高性能音频连接器的场合使用 Cannon Audio XL 系列。

XLR532参数

参数
端接 焊盘
额定电流 7.5A
外壳材料 Aluminum
针脚数 5pin
触头镀层 - 配接
类型 Latch Lock,Male Pins,Receptacle
颜色 银色
长*宽*高 27.8mm(长度)*22.2mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 托盘

XLR532厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

XLR532数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT XLR532 XLR532数据手册

XLR532封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 12.2843 ¥ 102.1389
30+ $ 11.772 ¥ 97.8793
50+ $ 10.3332 ¥ 83.5074
100+ $ 8.798 ¥ 73.113
250+ $ 7.8703 ¥ 64.4499
500+ $ 7.1635 ¥ 58.6615
1000+ $ 7.1635 ¥ 58.6615
库存: 150
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 1021.38
直接购买
加入购物车
