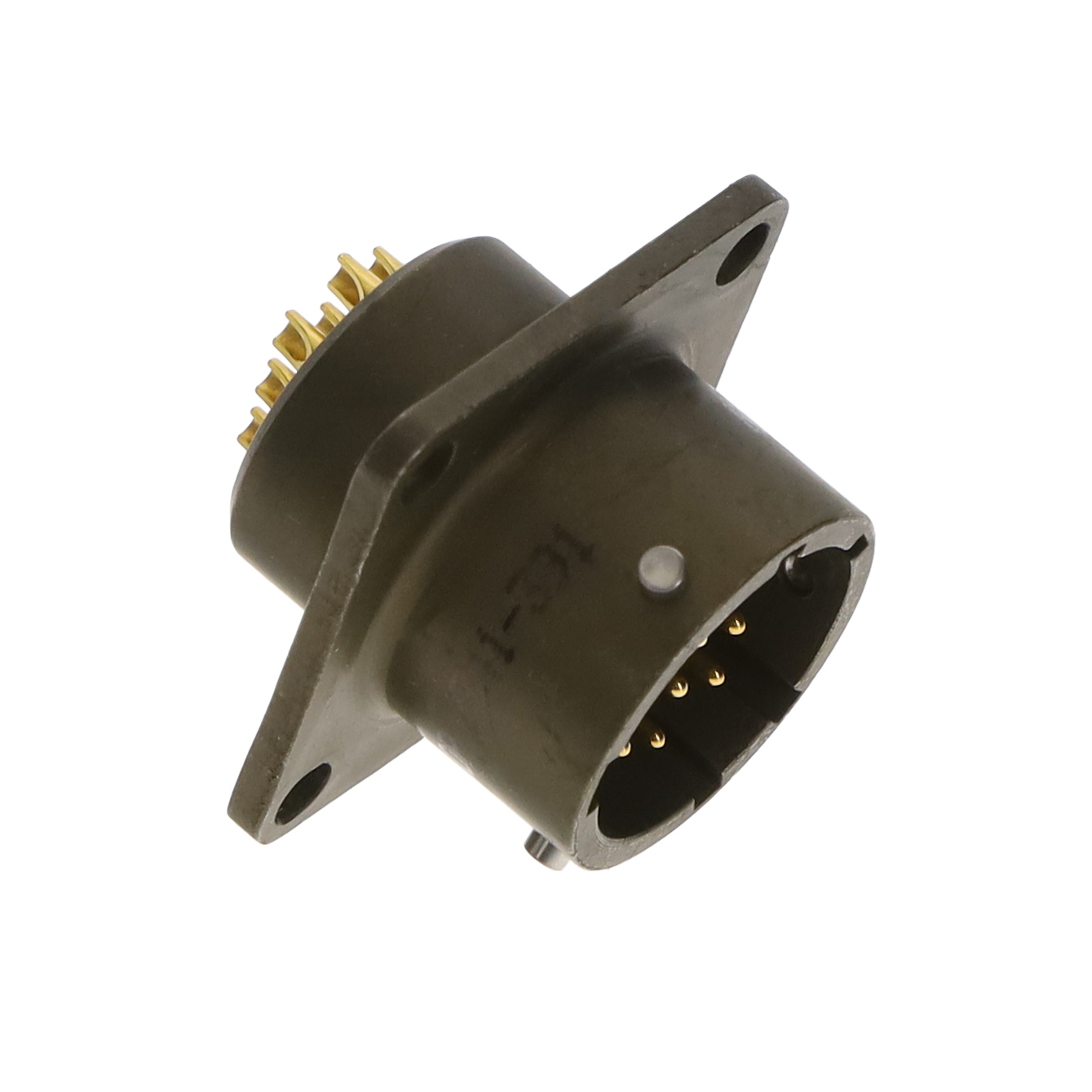

KPT02E12-10P

产品分类: 圆形连接器
厂牌: ITT
产品描述: Bayonet Lock,Male Pins,Receptacle 焊盘 10pin Aluminum Alloy 7.5A 金 橄榄绿,褐色 法兰安装,面板安装 25.8mm(长度)*26.6mm(高度)
供应商型号: KPT02E12-10P
供应商: Master
标准整包数: 1
ITT 圆形连接器 KPT02E12-10P

KPT02E12-10P概述

    # ITT Cannon KPSE/KPT/KPTC 系列连接器技术手册

    产品简介


    ITT Cannon 的 KPSE/KPT 和 KPTC 系列微型正向卡口锁紧连接器提供高密度信号解决方案,广泛应用于最严苛的工业环境中。这些连接器符合 MIL-DTL-26482 系列 I 或 VG95328 标准,最初用于军事车辆,后来成为工业应用的标准,如越野车辆、传感器、工厂设备和其他重型行业。KPSE、KPT 和 KPTC 系列具有完全互配性,确保与其他符合 MIL-DTL-26482 系列 I 或 VG95328 标准的连接器兼容。

    技术参数


    KPSE
    - 接触方式:高性能压接接触系统,带夹扣式安装系统
    - 接触规格:20 号和 16 号,额定电流分别为 7.5A 和 13A
    - 测试电压:1500 Vrms(服务等级 1),2300 Vrms(服务等级 2)
    - 工作温度范围:-55°C 至 125°C
    - 防护等级:IP67/IP68
    KPT
    - 接触方式:焊接插针和胶合接触插针
    - 接触规格:20 号和 16 号,额定电流分别为 7.5A 和 13A
    - 测试电压:1500 Vrms(服务等级 1),2300 Vrms(服务等级 2)
    - 工作温度范围:-55°C 至 125°C
    - 防护等级:IP67/IP68
    KPTC
    - 接触方式:可选压接或焊接插针
    - 接触规格:20 号和 16 号,额定电流分别为 7.5A 和 13A
    - 测试电压:1500 Vrms(服务等级 1),2300 Vrms(服务等级 2)
    - 工作温度范围:-55°C 至 125°C
    - 防护等级:IP67/IP68

    产品特点和优势


    - 互配性:完全互配性确保与其他标准连接器无缝对接。
    - 高性能:KPSE 提供更高的接触性能,适合高要求的应用场景。
    - 通用性:KPT 和 KPTC 提供经济实惠的解决方案,适合多种工业用途。
    - 环境适应性:提供 IP67/IP68 级别的防护,适用于恶劣环境。

    应用案例和使用建议


    KPSE/KPT/KPTC 连接器广泛应用于医疗、油气、航空航天、重型设备、铁路、工业仪器等领域。对于需要快速插拔的应用场景,推荐使用 KPSE;而对于原型设计或军用车辆应用,KPT 是理想选择。在工业应用中,KPTC 的简单设计和多样的接触方式使其成为首选。
    使用建议:
    - 在高振动环境中,确保连接器正确安装并定期检查密封性。
    - 定期清洁连接器以防止灰尘和污垢影响性能。

    兼容性和支持


    所有 KPSE/KPT/KPTC 产品均支持多种电缆直径和壳体尺寸,可根据具体需求定制。ITT Cannon 提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针接触不良 | 检查插针安装是否牢固,重新压接 |
    | 密封失效 | 更换密封圈,确保安装正确 |
    | 插拔困难 | 使用专用工具进行插拔操作 |

    总结和推荐


    ITT Cannon KPSE/KPT/KPTC 系列连接器以其卓越的性能、广泛的适用性和可靠的设计,在工业连接器市场上占据重要地位。无论是追求高性能还是经济实惠的解决方案,这一系列都能满足不同用户的需求。因此,我们强烈推荐这些连接器用于各种严苛环境下的应用。

KPT02E12-10P参数

参数
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 橄榄绿,褐色
端接 焊盘
额定电流 7.5A
外壳材料 Aluminum Alloy
针脚数 10pin
长*宽*高 25.8mm(长度)*26.6mm(高度)
安装方式 法兰安装,面板安装
应用等级 军用级
零件状态 在售
包装方式 散装,袋装

KPT02E12-10P厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

KPT02E12-10P数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT KPT02E12-10P KPT02E12-10P数据手册

KPT02E12-10P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.613 ¥ 259.2921
5+ $ 28.5798 ¥ 237.6292
10+ $ 28.1547 ¥ 234.0947
13+ $ 21.9526 ¥ 182.5268
25+ $ 20.2195 ¥ 163.4032
38+ $ 19.2708 ¥ 160.144
50+ $ 19.2708 ¥ 160.144
库存: 50
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 259.29
