APD-7AP-H

产品分类: 圆形连接器
厂牌: ITT
产品描述: Bayonet Lock,Receptacle Housing 1pin(Power) Polybutylene Terephthalate (PBT),Glass Filled 法兰安装,面板安装
供应商型号: 1003-2074-ND
供应商: Digi-Key
标准整包数: 1

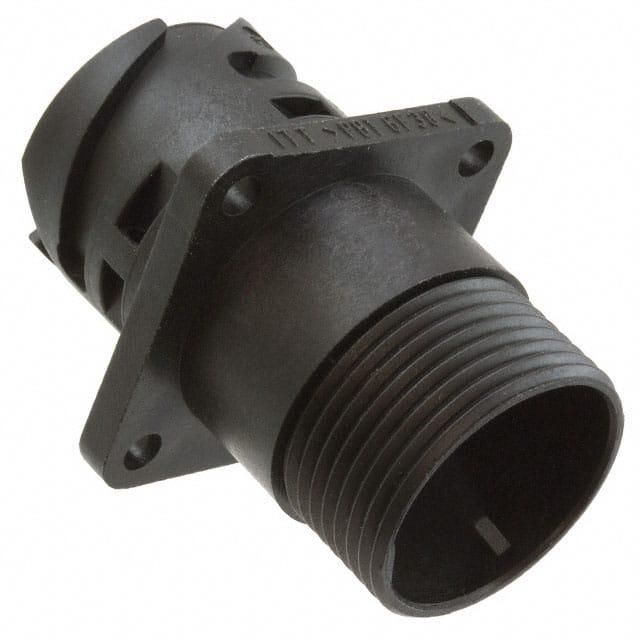

ITT 圆形连接器 APD-7AP-H

APD-7AP-H概述


    产品简介


    ITT Cannon APD 系列连接器是一种设计用于极端环境应用的高性能连接器。这些连接器最初是根据DIN72585标准开发的,现已通过ISO 15170认证。它们广泛应用于交通运输、重型车辆、工业仪器仪表和军事航天等领域。APD 系列连接器具有良好的密封性、高振动抵抗能力和广泛的温度范围适应能力,适用于需要高可靠性的严苛环境应用。

    技术参数


    电气数据
    - 额定电压:48 VDC
    - 最大电流:请参考降额曲线
    - 接触电阻:最大0.4 mΩ
    - 电压耐受性:1000 VAC,持续60秒
    - 绝缘电阻:最小10 MΩ
    - 耐用性:50次插拔循环
    机械数据
    - 耦合扭矩:最大2 Nm
    - 固态负载(自由端):350 N(ISO 15170-2, 第4.6节)
    环境数据
    - 工作温度范围:-40°C 至 125°C
    - 湿度范围:高达95% 相对湿度
    - 密封等级:IP67(DIN EN 60529)
    - 盐雾测试:96小时,35°C(ISO 15170-2, 第6.2节)
    - 工业气候条件:SO2,0.67%(ISO 15170-2, 第6.3节)
    - 流体兼容性:刹车液、ATF、燃油等(ISO 15170-2, 第6.6节)
    - 振动阻力:正弦波,100 m/s²,三轴,24小时,室温(EN 60512)

    产品特点和优势


    1. 多用途:APD 系列连接器可以满足从1到51通道的各种需求,适用于不同功率和接口要求的应用。
    2. 高可靠性:通过严格的降额曲线设计,确保在极端条件下也能保持高效运行。
    3. 轻巧紧凑:小型化设计使得其非常适合空间有限的应用环境。
    4. 卓越的防护性能:具备IP67级别的密封性,能在恶劣环境中提供持久保护。
    5. 适应性强:符合多种国际标准,如ISO 15170和DIN EN 60529,适用于全球各地的应用场合。

    应用案例和使用建议


    应用案例
    1. 尾板提升系统:在运输车辆上使用,确保电力系统的稳定供应。
    2. 机载厨房:为航空领域的食品制备系统提供可靠的电源连接。
    3. 天线和基站供电:适用于通信基础设施,保证信号传输的连续性和稳定性。
    使用建议
    1. 选择正确的接触材料:根据实际应用场景的电气负载选择合适的接触材料(铜合金银镀层或铜合金锡、银、金镀层)。
    2. 严格遵循安装指南:确保所有接头和螺母都正确安装,避免因松动导致的连接失效。
    3. 定期维护检查:定期检查连接器的密封件和紧固件,确保其长期处于良好状态。

    兼容性和支持


    - 与其他设备兼容:APD系列连接器经过严格测试,能够与多种其他品牌和型号的设备兼容。
    - 技术支持和服务:ITT公司提供全面的技术支持,包括定制设计和现场技术支持服务,确保客户能获得最佳的解决方案。

    常见问题与解决方案


    1. 连接器插拔困难:确认安装过程中是否有足够的润滑剂,且连接器接口是否对齐。
    2. 接触电阻过高:检查接触表面是否有污垢或损伤,必要时重新进行清洁或更换接触部件。
    3. 密封不良:检查密封件是否正确安装,并根据需要更换新的密封圈以确保达到IP67防护等级。

    总结和推荐


    ITT Cannon APD系列连接器是一款在极端环境下表现出色的产品,具备高可靠性、长寿命和优异的环境适应性。它在多种应用场合中都有出色的表现,特别是在交通运输、工业设备和军事领域。推荐对于需要高可靠性和严苛环境适应性的项目选择ITT Cannon APD连接器。公司提供的优质支持服务和完善的售后保障,使其成为市场上值得信赖的选择。

APD-7AP-H参数

参数
针脚数 1pin(Power)
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
额定电流 -
外壳材料 Polybutylene Terephthalate (PBT),Glass Filled
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

APD-7AP-H厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

APD-7AP-H数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT APD-7AP-H APD-7AP-H数据手册

APD-7AP-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
