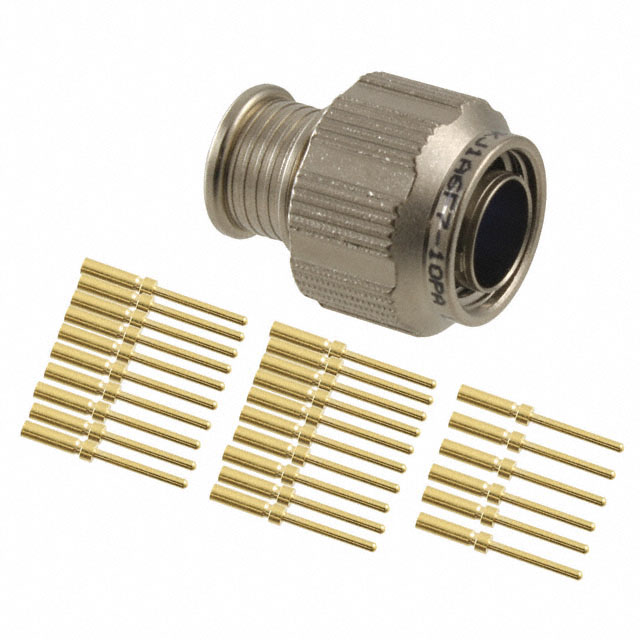

MKJ1A6F7-10PA

产品分类: 圆形连接器
厂牌: ITT
产品描述: Male Pins,Plug,Threaded 10pin Aluminum Alloy 5A 金 导线安装,自由悬挂,通孔安装
供应商型号: 965-MKJ1A6F7-10PA
供应商: Mouser
标准整包数: 1
ITT 圆形连接器 MKJ1A6F7-10PA

MKJ1A6F7-10PA概述

    Trinity MKJ 系列电子元器件产品技术手册

    产品简介


    Trinity MKJ 系列是一款微小型圆形连接器,专为极端环境下的军事及商业航空应用设计。该系列的产品提供了类似大型军用标准环境连接器的电气和机械特性,但在重量和尺寸上实现了显著减少(重量减轻71%,体积缩小52%),而不牺牲环境性能或可靠性。

    技术参数


    - 尺寸与重量:重量减轻71%,体积缩小52%
    - 工作电压:最高500VAC
    - 工作电流:最大5A
    - 温度范围:-55°C至+150°C
    - 接触电阻:小于8毫欧姆
    - 振动测试:符合MIL-DTL-38999标准,高达200m/s²
    - 接触材料:铜合金镀镍金
    - 防水等级:盐雾试验500小时
    - 耦合方式:螺纹、卡口式、易断式三种
    - 接触间距:0.076英寸
    - 接触型号:后释放压接型、PC尾端焊接杯、PCB安装型
    - 外壳材料:铝合金或耐腐蚀不锈钢
    - 屏蔽效能:40dB衰减(100MHz至1000MHz)

    产品特点和优势


    - 重量和体积减少:相比同类产品,重量减轻71%,体积缩小52%,便于携带和使用。
    - 多耦合方式:提供螺纹、卡口式、易断式三种耦合方式,适应不同场合需求。
    - 高密度连接:利用0.076英寸间距的23号触点,实现了紧凑而坚固的设计。
    - 广泛的应用领域:适用于传感器、卫星、仪器、导弹系统、航空电子系统、工业设备、无人飞行器、导航和遥测设备等多个领域。

    应用案例和使用建议


    - 传感器和仪器设备:三重锁定机制和高强度密封使其成为恶劣环境下的理想选择。
    - 航空航天设备:在航天和航空设备中的广泛应用表明其可靠性和耐用性。
    - 军事装备:适用于各种军事平台,确保信号传输的稳定性和抗干扰能力。
    使用建议:
    - 在安装时,确保正确的接触位置,避免错位造成信号不良。
    - 定期检查密封圈,确保长期使用时的防水防尘性能。
    - 使用专用工具进行接触件的插入和拔出,延长使用寿命。

    兼容性和支持


    - 兼容性:支持多种不同的耦合方式和接头类型,确保与其他电子设备的兼容性。
    - 技术支持:提供全球范围内的客户支持,具体联系信息见前文表格。

    常见问题与解决方案


    - 问题1:连接器在使用过程中容易脱落
    - 解决方案:确保选择合适的耦合方式并正确安装,例如使用螺纹式耦合方式以增加稳定性。

    - 问题2:接触电阻过高
    - 解决方案:定期检查接触面的清洁度和完整性,必要时更换磨损严重的接触部件。

    - 问题3:密封性能不佳
    - 解决方案:定期更换密封圈,并保持连接器周围的清洁,避免灰尘和湿气的侵入。

    总结和推荐


    总体而言,Trinity MKJ系列连接器凭借其独特的设计理念、卓越的功能表现和广泛的应用场景,在电子元器件市场上具有显著的竞争优势。无论是在军事、航空、医疗还是工业领域,这款连接器都能提供可靠且高效的表现。因此,强烈推荐给需要高性能连接解决方案的用户和企业。

MKJ1A6F7-10PA参数

参数
类型 Male Pins,Plug,Threaded
颜色 -
端接 -
额定电流 5A
外壳材料 Aluminum Alloy
针脚数 10pin
触头镀层 - 配接
安装方式 导线安装,自由悬挂,通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

MKJ1A6F7-10PA厂商介绍

ITT公司是一家全球领先的工程技术公司,专注于流体技术、运动与流动控制和互联技术领域。其主营产品分为以下几类:

1. 流体技术:包括泵、阀门、控制系统等,广泛应用于工业、建筑、矿业和石油化工等行业。

2. 运动与流动控制:涵盖减震器、制动器、离合器等,服务于汽车、铁路、****等领域。

3. 互联技术:包括传感器、连接器等,应用于通信、医疗、工业自动化等行业。

ITT的优势在于其创新技术、全球布局和强大的客户服务。公司不断研发新技术,以满足不断变化的市场需求。其全球网络覆盖多个国家和地区,能够快速响应客户需求。此外,ITT还提供定制化解决方案,帮助客户提高效率和性能。

MKJ1A6F7-10PA数据手册

厂牌 PDF简要描述 下载
ITT 圆形连接器 ITT MKJ1A6F7-10PA MKJ1A6F7-10PA数据手册

MKJ1A6F7-10PA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 185.0688 ¥ 1563.8314
10+ $ 149.1105 ¥ 1259.9837
25+ $ 143.8185 ¥ 1215.2663
50+ $ 136.0065 ¥ 1149.2549
库存: 22
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1563.83
