USB-COM485-PLUS2

产品分类: 其他驱动器
产品描述: FTDI Chip开发套件, 无线通信开发工具
供应商型号: ET-1817178
供应商: 海外现货
标准整包数: 1
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他驱动器 USB-COM485-PLUS2

USB-COM485-PLUS2概述

    #

    产品简介

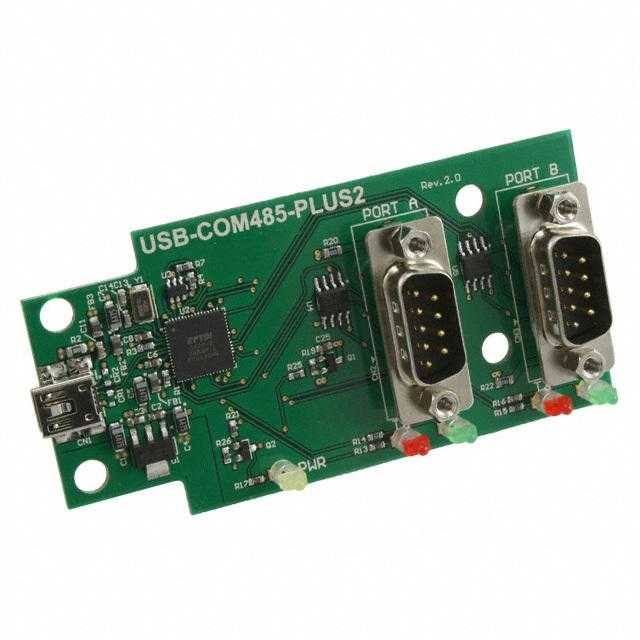

    USB-COM485-PLUS2 是一款由 Future Technology Devices International Ltd(FTDI)生产的 USB 到双接口 RS485 水平串行 UART 转换器模块。它采用 FTDI 的高性能 FT2232H 高速 USB2.0(480Mb/s)双串行 UART 接口芯片,支持 RS485 设备的连接。这款模块适用于需要 RS485 通信的应用场景,例如工业自动化、楼宇控制、医疗设备等领域。通过集成的 RS485 水平转换器,它可以轻松实现传统 RS485 系统与现代 USB 设备的无缝对接。
    #

    技术参数


    以下为 USB-COM485-PLUS2 的关键技术参数:
    | 参数类别 | 技术规格 |

    | USB 接口速度 | 480 Mbps(符合 USB 2.0 高速标准) |
    | RS485 数据速率 | 最大可达 10 Mbps |
    | RS485 接口引脚 | Data+、Data-、GND |
    | 并发支持的最大设备数量 | 2 |
    | 工作电压 | +5V(通过 USB 取电) |
    | 电源输出 | +5V,最大 450mA |
    | 发送缓冲区大小 | 4KB |
    | 接收缓冲区大小 | 4KB |
    | 数据位 | 7 或 8 |
    | 停止位 | 默认 1 |
    | 校验位 | None、Even、Odd |
    | 流控方式 | X-ON/X-OFF 或无流控 |
    | 支持的操作系统 | Windows、Linux、Mac OS X、Windows CE |
    | LED 功能 | 用于指示电源、发送和接收状态 |
    | 工作温度范围 | -40°C 至 +85°C |
    #

    产品特点和优势


    USB-COM485-PLUS2 的显著特点和优势包括:
    1. 双 RS485 接口:提供独立的通道 A 和通道 B,支持同时传输和接收数据。
    2. 高集成度设计:集成了 FT2232H 芯片,支持高速数据传输。
    3. 易于安装与配置:无需外部电源适配器,通过 USB 端口供电即可运行。
    4. 灵活的通信参数设置:支持多种数据位、校验位及流控方式的选择。
    5. 广泛的兼容性:适配主流操作系统,包括 Windows、Linux 和 macOS。
    6. 坚固耐用:工作温度范围广(-40°C 至 +85°C),适合严苛环境。
    7. 高效诊断工具:通过 TxD 和 RxD LED 提供实时数据传输状态指示。
    这些特点使其成为工业和嵌入式领域的理想选择,尤其是在需要稳定、高效 RS485 通信的应用场景中表现出色。
    #

    应用案例和使用建议


    应用案例:
    1. 工业自动化:在工厂环境中用于设备之间的串行通信。
    2. 楼宇自动化:作为楼宇管理系统中的通信节点。
    3. 医疗设备:在医院环境中用于设备间的数据交换。
    使用建议:
    1. 确保正确接线:根据手册中的接线图正确连接 RS485 线缆,特别是终端电阻的添加。
    2. 调整 COM 端口号:在应用软件中配置正确的 COM 端口号以避免冲突。
    3. 启用本地回显:根据需求启用或禁用本地回显功能,提高通信效率。
    #

    兼容性和支持


    USB-COM485-PLUS2 与大多数主流设备具有良好的兼容性,能够轻松集成到现有的硬件系统中。FTDI 提供了详尽的技术文档和支持服务,用户可以通过官方网站下载驱动程序和获取技术支持。
    #

    常见问题与解决方案


    1. 问题:设备无法正常工作。
    - 解决方案:检查 USB 连接是否松动,确保已安装最新版本的驱动程序。
    2. 问题:数据传输不稳定。
    - 解决方案:检查终端电阻是否正确连接,尝试更换数据线。
    3. 问题:LED 不亮。
    - 解决方案:确认设备已正确供电且连接无误。
    #

    总结和推荐


    USB-COM485-PLUS2 是一款功能强大、可靠性高的 RS485 转换器模块,非常适合需要高速串行通信的工业和嵌入式应用。其出色的性能、易用性和广泛的支持使其在市场上具有很高的竞争力。对于需要可靠 RS485 通信的用户,强烈推荐使用此产品。

USB-COM485-PLUS2参数

参数
拓扑 -
驱动数量 -
零件状态 在售
包装方式 散装

USB-COM485-PLUS2厂商介绍

Future Technology Devices International(FTDI)是一家全球领先的半导体公司,专注于为各种电子设备提供接口解决方案。FTDI的主营产品包括USB接口芯片、串行接口芯片、USB桥接芯片、USB集线器芯片等。这些产品广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

FTDI的优势在于其强大的研发能力和创新技术。公司拥有一支经验丰富的研发团队,不断推出性能优越、兼容性强的新产品。FTDI的产品具有低功耗、高速度、高稳定性等特点,能够满足客户在不同应用场景下的需求。此外,FTDI还提供全面的技术支持和定制化服务,帮助客户解决技术难题,提高产品竞争力。

USB-COM485-PLUS2数据手册

厂牌 PDF简要描述 下载
FUTURE TECHNOLOGY DEVICES INTERNATIONAL 其他驱动器 FUTURE TECHNOLOGY DEVICES INTERNATIONAL USB-COM485-PLUS2 USB-COM485-PLUS2数据手册

USB-COM485-PLUS2封装设计

查看详情并下载
Symbol
Footprint
3D Model
