09-0412-80-04

产品分类: 圆形连接器
厂牌: FRANZ BINDER
产品描述: binder M9圆形连接器插座, 712系列, 4芯, 面板安装, 焊接, IP67
供应商型号: CAG-09-0412-80-04
供应商: 海外现货
标准整包数: 1

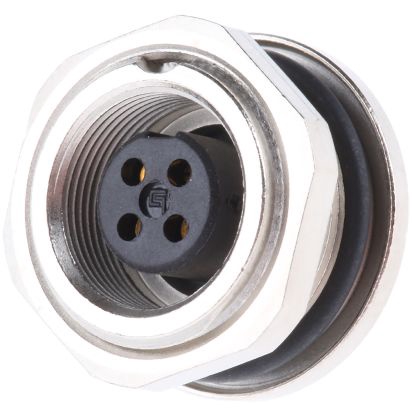

FRANZ BINDER 圆形连接器 09-0412-80-04

09-0412-80-04概述


    产品简介


    本电子元器件为M9系列的女性面板安装连接器,具有四个触点,无屏蔽设计,采用焊接方式固定。这款连接器具有IP67防护等级,适用于工业控制和设备制造领域,如自动化系统、通信设备及测量仪器等。其坚固的设计使其能够在苛刻的环境中稳定工作,确保可靠的电气连接。

    技术参数


    - 型号编号:09 0412 80 04
    - 连接器设计:女性面板安装连接器
    - 触点布局:直角插针
    - 连接锁定系统:螺钉
    - 端接方式:焊接
    - 防护等级:IP67
    - 截面积:0.25 mm² / AWG 24
    - 温度范围:-40°C 至 +85°C
    - 机械操作寿命:>500次插拔循环
    - 重量:5.37克
    - 额定电压:125V
    - 额定冲击电压:1500V
    - 额定电流:3A
    - 绝缘电阻:≥10 Ω10
    - 污染等级:1级
    - 过电压类别:II类
    - 绝缘材料组:III组
    - EMC兼容性:未屏蔽
    - 防护等级:IP67

    产品特点和优势


    1. 高防护等级:IP67防护等级使其能够有效防止灰尘进入,并承受短时间水浸泡,非常适合户外和恶劣环境下的应用。
    2. 坚固耐用:采用PA(UL94 V-0)材料制成的接触体,具有良好的耐热和阻燃性能。
    3. 高可靠性:铜锡(青铜)材质的接触件,表面镀金处理(Au),确保长时间使用后的稳定连接。
    4. 易于安装:螺丝锁定系统使得安装简便快捷,适合快速装配。
    5. 广泛适用:适用于各种工业领域,包括自动化、控制、通信及测量设备。

    应用案例和使用建议


    应用案例
    - 工厂自动化:用于机器人手臂的信号传输和供电。
    - 通信设备:用于室外基站的信号连接。
    - 测量仪器:用于各种测试设备之间的电气连接。
    使用建议
    1. 避免带电插拔:请勿在通电状态下插拔连接器,以免造成损坏或人身伤害。
    2. 户外防护:若用于室外,应采取额外的防腐措施以延长使用寿命。
    3. 选择合适的电缆:根据所需的电流和环境条件选择合适的电缆规格,确保安全可靠。

    兼容性和支持


    - 兼容性:此连接器与市面上其他符合M9标准的设备兼容,可方便地进行系统集成。
    - 支持服务:供应商提供全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    常见问题与解决方案


    1. 问题:无法插入连接器。
    - 解决方案:检查是否有异物堵塞插口,确认锁紧螺丝是否已拧紧。
    2. 问题:连接器内部腐蚀。
    - 解决方案:定期检查并清洁连接器,必要时更换新的连接器。
    3. 问题:插拔困难。
    - 解决方案:检查是否存在摩擦力过大或部件变形的情况,调整或更换相关部件。

    总结和推荐


    综上所述,M9系列的女性面板安装连接器凭借其高防护等级、坚固耐用和可靠性强等特点,在多种工业应用中表现出色。如果您正在寻找一种在恶劣环境下也能保持稳定连接的解决方案,这款连接器无疑是理想的选择。基于其出色的表现和供应商提供的优质支持,强烈推荐使用此产品。

09-0412-80-04参数

参数
端接 焊盘
额定电流 3A
外壳材料 Polyamide
针脚数 -
触头镀层 - 配接 -
类型 Circular
颜色 -
长*宽*高 14.7mm(长度)
安装方式 面板安装
应用等级 工业级
零件状态 在售

09-0412-80-04厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

09-0412-80-04数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 圆形连接器 FRANZ BINDER 09-0412-80-04 09-0412-80-04数据手册

09-0412-80-04封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 13.8125 ¥ 117.8206
25+ $ 11.8125 ¥ 100.7606
100+ $ 9.375 ¥ 79.9688
500+ $ 8.5625 ¥ 73.0381
1000+ $ 8.125 ¥ 69.3063
5000+ $ 8 ¥ 68.24
10000+ $ 7.875 ¥ 67.1738
50000+ $ 7.625 ¥ 65.0413
100000+ $ 7.5625 ¥ 64.5081
库存: 345
起订量: 17 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1178.2
