09-0428-80-08

产品分类: 圆形连接器
厂牌: FRANZ BINDER

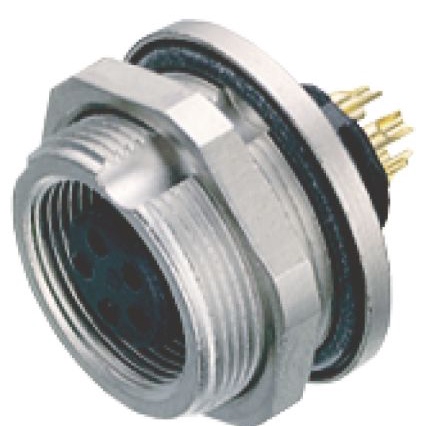

产品描述: binder M9圆形连接器插座, 712系列, 8芯, 面板安装, 焊接, IP67
供应商型号: 7345785
供应商: 欧时
标准整包数: 1
FRANZ BINDER 圆形连接器 09-0428-80-08

09-0428-80-08概述


    产品简介


    本篇技术手册将介绍一款型号为09 0428 80 08的M9女性面板安装式连接器。该产品专为设备工程、控制和电气设备构造设计。其基本结构包括面板安装式插座接头,具有螺纹锁定系统,并采用焊料端接方式。防护等级达到IP67,这使得该连接器能够在恶劣环境中可靠工作。此款连接器特别适用于需要高度可靠的电路连接场合,广泛应用于自动化控制系统、仪器仪表、通信设备等领域。

    技术参数


    | 参数 | 值 |

    | 参考编号 | 09 0428 80 08 |
    | 连接器设计 | 女性面板安装式连接器 |
    | 连接器版本 | 插座直插式 |
    | 连接器锁定系统 | 螺钉式 |
    | 端接方式 | 焊接 |
    | 防护等级 | IP67 |
    | 截面积 | 0.14 mm² / AWG 26 |
    | 温度范围 | -40 °C 至 85 °C |
    | 机械操作次数 | > 500次 |
    | 重量 | 5.45克 |
    | 定额电压 | 125伏特 |
    | 额定冲击电压 | 1500伏特 |
    | 额定电流 | 1.0安培 |
    | 绝缘电阻 | ≥ 10 Ω10 |
    | 污染等级 | 1级 |
    | 超电压类别 | II级 |
    | 绝缘材料组别 | III组 |
    | EMC合规性 | 未屏蔽 |

    产品特点和优势


    - 可靠性高:M9 Female面板安装连接器采用了先进的螺纹锁定系统,确保了连接器在各种严苛条件下的稳定性和耐用性。
    - 高防护等级:防护等级达到IP67,能够有效防止灰尘和水侵入,适用于室外和室内多种恶劣环境。
    - 焊接端接:采用焊接端接方式,提高了导电性和耐腐蚀性,延长了使用寿命。
    - 多功能性:可应用于多种领域,如工业自动化、通信设备、医疗仪器等,且能通过简单的面板安装实现快速连接。
    - 轻量化设计:总重仅5.45克,便于安装和携带。

    应用案例和使用建议


    应用案例
    该M9 Female面板安装连接器在自动化生产线上的广泛应用,确保了控制系统的稳定运行。例如,在工业机器人领域,这类连接器被用于连接传感器和执行器,确保信号传输的准确性和实时性。同样,它也在电信设备和工业自动化控制系统中发挥重要作用。
    使用建议
    - 环境适应性:虽然该连接器具有IP67防护等级,但在极端恶劣的环境中,仍需考虑额外防护措施。
    - 正确的使用方法:请务必遵循手册中的指导,避免在带电情况下进行插拔操作。
    - 安全检查:在使用前应对连接器进行详细检查,确保其处于良好状态,以免因损坏导致的意外事故。

    兼容性和支持


    该M9 Female面板安装连接器支持广泛的工业标准,易于与其他相关设备和组件配合使用。厂商提供了详尽的技术文档和在线支持,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问:连接器在长时间使用后接触不良怎么办?
    - 答: 可能是由于连接器内部积累了污垢或氧化物。建议定期清洁连接器,并检查接触点是否有损坏。

    2. 问:连接器无法正确锁定怎么办?
    - 答: 可能是由于螺纹损坏或丢失了锁定部件。建议更换连接器或检查并重新安装螺纹锁定部件。
    3. 问:如何确定连接器是否可以承受高温环境?
    - 答: 该连接器的设计温度范围为-40°C至85°C。如果预计使用环境超出此范围,请选择更合适的连接器型号或采取额外保护措施。

    总结和推荐


    综上所述,这款M9 Female面板安装连接器凭借其出色的可靠性和高防护等级,在多个行业中拥有广泛的应用前景。如果你正在寻找一种能够在各种恶劣环境下保持性能稳定的连接解决方案,那么这款产品无疑是一个值得考虑的选择。无论是自动化生产线还是电信设备领域,这款连接器都能提供高效的电路连接和安全保障。

09-0428-80-08参数

参数
外壳材料 Polyamide
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 焊盘
额定电流 1A
长*宽*高 14.7mm(长度)
安装方式 面板安装
应用等级 工业级
