99-9106-60-03

产品分类: 圆形连接器
厂牌: FRANZ BINDER
产品描述: Binder 微型圆形连接器插头, 720系列, 3芯, 电缆安装, 焊接, IP67
供应商型号: CAG-99-9106-60-03
供应商: 海外现货
标准整包数: 1

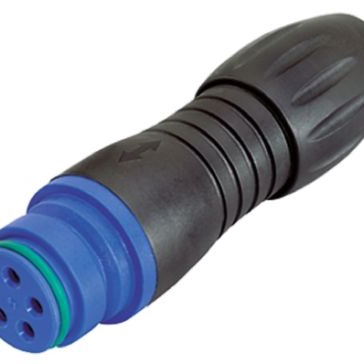

FRANZ BINDER 圆形连接器 99-9106-60-03

99-9106-60-03概述


    产品简介


    本文介绍的产品是一款Snap-In型的三针微型电缆连接器,型号为99 9106 60 03。该连接器主要用于工业控制和电气设备领域,具有防水等级IP67,额定电压为250V,额定电流为7.0A。此外,它还通过了UL和VDE认证,符合IEC 61140标准。该连接器适用于需要高可靠性和良好防护性能的应用场合。

    技术参数


    - 产品型号:99 9106 60 03
    - 连接器设计:母头电缆连接器
    - 连接器版本:直插式连接插座
    - 连接锁定系统:卡扣式
    - 端接方式:焊接
    - 防护等级:IP67
    - 最大截面积:0.75 mm² / AWG 18
    - 电缆出口直径:4.0-6.0 mm
    - 温度范围:-25 °C 至 85 °C
    - 机械操作次数:> 500次
    - 重量:9.47 g
    - 海关编码:85369010
    - 材料:
    - 外壳材料:PA(聚酰胺)
    - 接触体材料:PA(蓝色)(UL94 HB)
    - 接触材料:CuSn(青铜)
    - 接触镀层:Au(金)
    - 电气参数:
    - 额定电压:250 V
    - 冲击电压:2500 V
    - 额定电流:7.0 A
    - 绝缘电阻:≥ 10 Ω10
    - 污染程度:2级
    - 过电压类别:II类
    - 电磁兼容性:非屏蔽

    产品特点和优势


    这款Snap-In型微型电缆连接器具有以下特点和优势:
    1. 高度防护:IP67防护等级使其能够在恶劣环境中使用,适合工业现场和户外应用。
    2. 安全可靠:通过UL和VDE认证,确保其在各种应用场景中的安全性和可靠性。
    3. 简便安装:采用卡扣式锁定系统,易于安装且稳固可靠。
    4. 优良性能:最大操作次数超过500次,耐高温(-25°C 至 85°C),适用于各种环境条件。

    应用案例和使用建议


    该连接器适用于工厂自动化设备、控制面板和各类电气设备中。例如,在工业自动化控制系统中,该连接器可用于连接传感器和执行器,提供稳定可靠的信号传输。此外,在户外电气设备中,这种连接器可以用于连接电源和控制模块。
    使用建议:
    - 在安装时,务必遵守技术手册中的安全指南,避免带电操作。
    - 在户外使用时,应采取额外的防锈措施,以防止因腐蚀导致的功能失效。
    - 确保连接器与电缆之间的密封性,以维持其防护等级。


    兼容性和支持


    该连接器与其他同系列或同类型的电子元器件兼容。厂家提供了详细的安装说明和技术支持,以确保用户能够正确安装和使用该产品。如有任何技术疑问,可以通过厂商提供的技术支持渠道进行咨询。

    常见问题与解决方案


    1. 问题:如何保证连接器的安全连接?
    解决方案:遵循手册中的安装指南,确保连接稳固,并在必要时使用锁紧装置。
    2. 问题:连接器出现松动怎么办?
    解决方案:检查连接部分是否有损坏,重新焊接或更换新的连接器。
    3. 问题:如何防止水或灰尘进入连接器?
    解决方案:确保连接器接口处的密封圈完好无损,严格按照安装说明进行安装。

    总结和推荐


    总体而言,这款Snap-In型三针微型电缆连接器以其高性能、高防护等级和易安装的特点,在工业自动化和电气设备领域具有显著的优势。无论是安全性还是可靠性都表现出色。因此,我们强烈推荐在相关应用中使用该产品。

99-9106-60-03参数

参数
端接 焊盘
额定电流 7A
外壳材料 Polymer
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
安装方式 导线安装

99-9106-60-03厂商介绍

Franz Binder公司是一家专注于生产和销售各类工业用刷和刷辊的德国制造商。公司的产品广泛应用于金属加工、木材加工、玻璃加工、印刷、塑料加工、食品加工等多个行业。

主营产品分类包括:
1. 工业刷:用于清洁、抛光、去毛刺等。
2. 刷辊:用于表面处理、抛光、清洁等。
3. 特殊刷:根据客户需求定制的刷子,如用于特殊材料或特殊工艺的刷子。

应用领域涵盖:
- 金属加工:去毛刺、抛光、清洁等。
- 木材加工:表面处理、抛光、去毛刺等。
- 玻璃加工:清洁、抛光等。
- 印刷行业:清洁、去墨等。
- 塑料加工:表面处理、去毛刺等。
- 食品加工:清洁、抛光等。

Franz Binder的优势在于:
1. 丰富的产品线:提供多种类型的刷子和刷辊,满足不同行业的需求。
2. 高质量材料:使用高品质的材料制造产品,确保耐用性和性能。
3. 定制服务:根据客户需求提供定制服务,满足特殊应用需求。
4. 技术经验:拥有多年的行业经验,提供专业的技术支持和解决方案。

99-9106-60-03数据手册

厂牌 PDF简要描述 下载
FRANZ BINDER 圆形连接器 FRANZ BINDER 99-9106-60-03 99-9106-60-03数据手册

99-9106-60-03封装设计

查看详情并下载
Symbol
Footprint
3D Model
